MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 295
检查 · 调整方法
1. 请准备张力计。
2. 请拆除支撑板。详细请参考 「4.6 支撑板的更换 〈双搬运轨道的靠前生产时〉 」。
3. 请在皮带的跨度中央测定张力，确认测定值在公差范围以内。
4. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开张力轮支架的固定螺栓。
b. 旋转调整螺栓，使其达到规定值进行调整。
c. 请拧紧张力轮支架的固定螺栓。
d. 请再次测定皮带张力，确认是否在公差范围内。
01MEC-0719Sb
1P
1P
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
രᇐ㷰ṉ
䈹᮪㷰ṉ
5. 预防保养 MEC-NXTIIc-3.3S
296 NXT IIc 机械手册
5.11.16 搬运轨道马达 · 调宽马达皮带张力的检查 · 调整
M3-2c 搬运轨道的规定张力
图中记号 容许张力 (Hz) 调整时张力 (Hz) 备注
A 234 ～ 430 350 ～ 430 单搬运轨道、双搬运轨道
通道 1 搬运用
B 234 ～ 430 350 ～ 430 双搬运轨道
通道 2 搬运用
C 258 ～ 470 390 ～ 470 双搬运轨道
通道 2 调整基准轨道宽度用
D 102 ～ 185 155 ～ 185 单搬运轨道、双搬运轨道
通道 1 调整宽度用
E 258 ～ 470 390 ～ 470 双搬运轨道
通道 2 调整从属轨道宽度用
01MEC-0415Sa
A
B
E
C
D
A
D
䋼ঠᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
䋼ऩᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
MEC-NXTIIc-3.3S 5. 预防保养
NXT IIc 机械手册 297

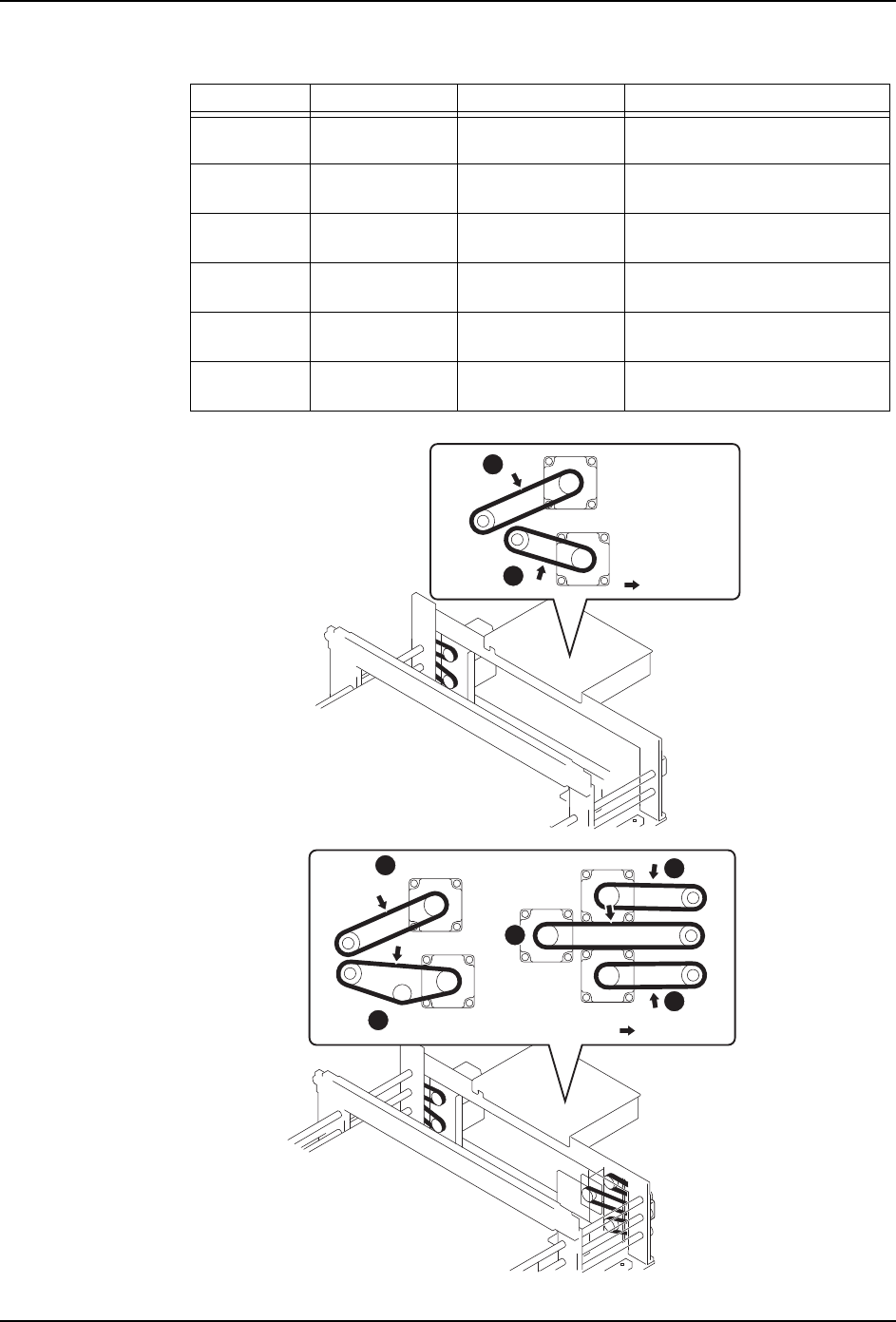

M6-2c 搬运轨道的规定张力
图中记号 容许张力 (Hz) 调整时张力 (Hz) 备注
A 120 ～ 220 180 ～ 220 单搬运轨道、双搬运轨道
通道 1 搬运用
B 198 ～ 360 300 ～ 360 单搬运轨道
通道 1 搬运用
B 120 ～ 220 180 ～ 220 双搬运轨道
通道 2 搬运用
C 198 ～ 360 300 ～ 360 双搬运轨道
通道 2 调整基准轨道宽度用
D 90 ～ 165 135 ～ 165 双搬运轨道
通道 1 调整宽度用
E 198 ～ 360 300 ～ 360 双搬运轨道
通道 2 调整从属轨道宽度用
A
C
F
D
E
01MEC-1016S
A
B
䋼ঠᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
䋼ऩᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
