6. 消耗品的更换 MEC-NXTIIc-3.3S 308 NXT IIc 机械手册 6. 拧松张力滑轮，使传送带放松。 7. 请取下电路板导轨。 8. 取下锁定板，更换传送带。更换传 送带后，请调整传送带张力。参考 「5.10.15 搬运轨 道传送带张力的检查 」 。 备注 )对应薄厚电路板用的搬运轨道的有阶梯的凸出部 分请安装在夹紧板一侧。 01MEC-0722S ᨀ䖤䔼䘧䕧䗕ᏺ ᓴ⒥䕂 01MEC 0723S ⬉䏃ᵓᇐ䔼 ˄Ңሲ…
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 307
6. 消耗品的更换
6.1 关于消耗品
消耗品就是伴随着机器的运转而损耗的物品，即使在机器的保修期内也收费。
关于作为消耗品的部件，请参考机器和各个单元的 「PARTS LIST」。
6.2 搬运轨道传送带的更换
6.2.1 更换时期
电路板搬运异常时。
6.2.2 更换方法
请同时更换基准侧、从属侧的搬运轨道传送带。
1. 请将轨道移动到便于更换传送带的位置。
2. 请拉出模组。（参考 「4.2 模组的拆除 / 安装 」）
3. 将主电源开关 OFF。

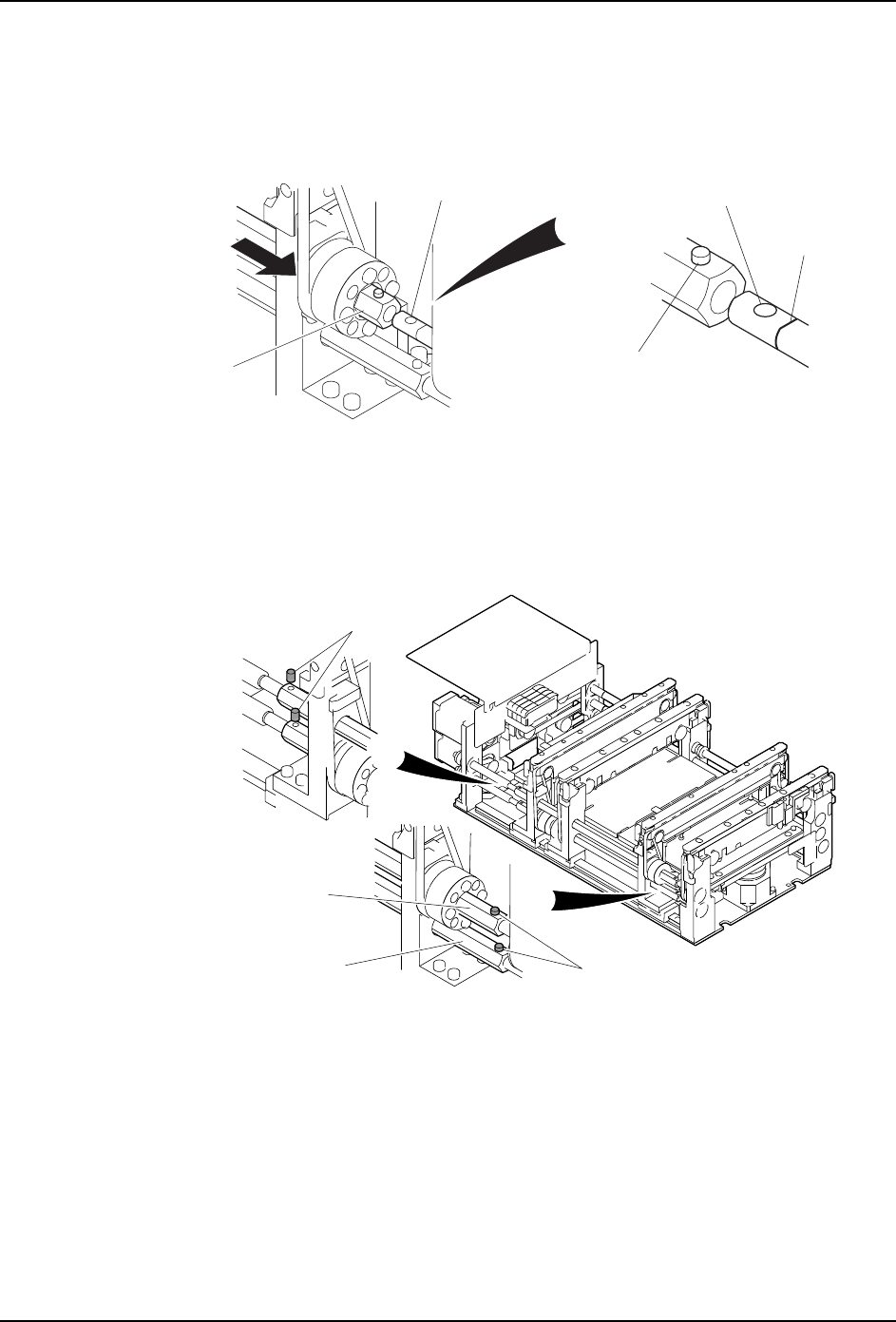

通道 1 的传送带的更换
4. 请拧松通道 1 用的六角连杆的固定螺丝。
5. 把通道 1 用的六角连杆向里面移开， 腾出使传送带通过的空间。
01MEC-0721S
ᅮ㶎ϱ
䗮䘧⫼݁㾦䖲ᴚ
ᅮ㶎ϱ
䗮䘧⫼݁㾦䖲ᴚ
01MEC-0721S
ᅮ㶎ϱ
䗮䘧⫼݁㾦䖲ᴚ
ᅮ㶎ϱ
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 309
9. 安装锁定板，电路板导轨。
10.请将面前和里侧的六角棒的定位螺丝孔和轴的孔的位置对齐。接下来将六角棒端部嵌入
到面前侧的轴线为止后紧固安装螺丝。
备注 )请调整六角棒和轴的孔的朝向，以便使定位螺丝进入孔中。
11.将主电源开关 ON，对模组接通电源。
12.插入模组。（参考 「4.2 模组的拆除 / 安装 」）
通道 2 的传送带的更换
13.请拧松通道 1 用和通道 2 用的六角连杆的固定螺丝。拆除里面的固定螺丝。
01MEC-1101S
䗮䘧
݁㾦Ầ
䕈
ᅮԡ㒓
䕈ⱘᄨ
ᅮԡ㶎ϱ
01MEC-0725S
䗮䘧⫼݁㾦䖲ᴚ
ᅮ㶎ϱ
䗮䘧⫼݁㾦䖲ᴚ
ᅮ㶎ϱ
