MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 313
6.4 电路板夹紧部定位螺栓的更换
6.4.1 更换时期
电路板夹紧异常时。
6.4.2 更换方法
1. 请拉出模组。（参考 「4.1 模组的拉出 / 插入 」）
2. 请将主电源开关 OFF。
3. 请拧松螺栓拆下夹紧部分。此时，请注意不要遗失弹簧。
备注 )上图是 M3-2c 模组的基准侧的轨道。请将从动侧轨道也同样地拆除。此外，每一根轨
道的定位螺栓的数量为 6 个。
4. 请更换定位螺栓。新安装的定位螺栓请使用千分表从夹紧板上侧按规定尺寸进行固定。
5. 请将弹簧回到原位，安装夹紧部分。
6. 请将主电源开关 ON 后接通模组的电源。
7. 插入模组。（参考 「4.1 模组的拉出 / 插入 」）
M3-2c/M6-2c 搬运轨道 螺栓长度 （L）mm
单搬运轨道 基准 · 从属轨道 51.93±0.02
双搬运轨道 通道 1 从属轨道 51.93±0.02
通道 1 基准
通道 2 的基准 · 从属轨道
52±0.02
01MEC-0729S
།㋻䚼
㶎ᷧ
ᅮԡ䫔
ᔍㇻ
㶎ᷧ
ᅮԡ䫔
01MEC-0730S
ᅮԡ㶎ᷧ
།㋻ᵓ
㶎ᷧ䭓ᑺ˄/˅
6. 消耗品的更换 MEC-NXTIIc-3.3S
314 NXT IIc 机械手册

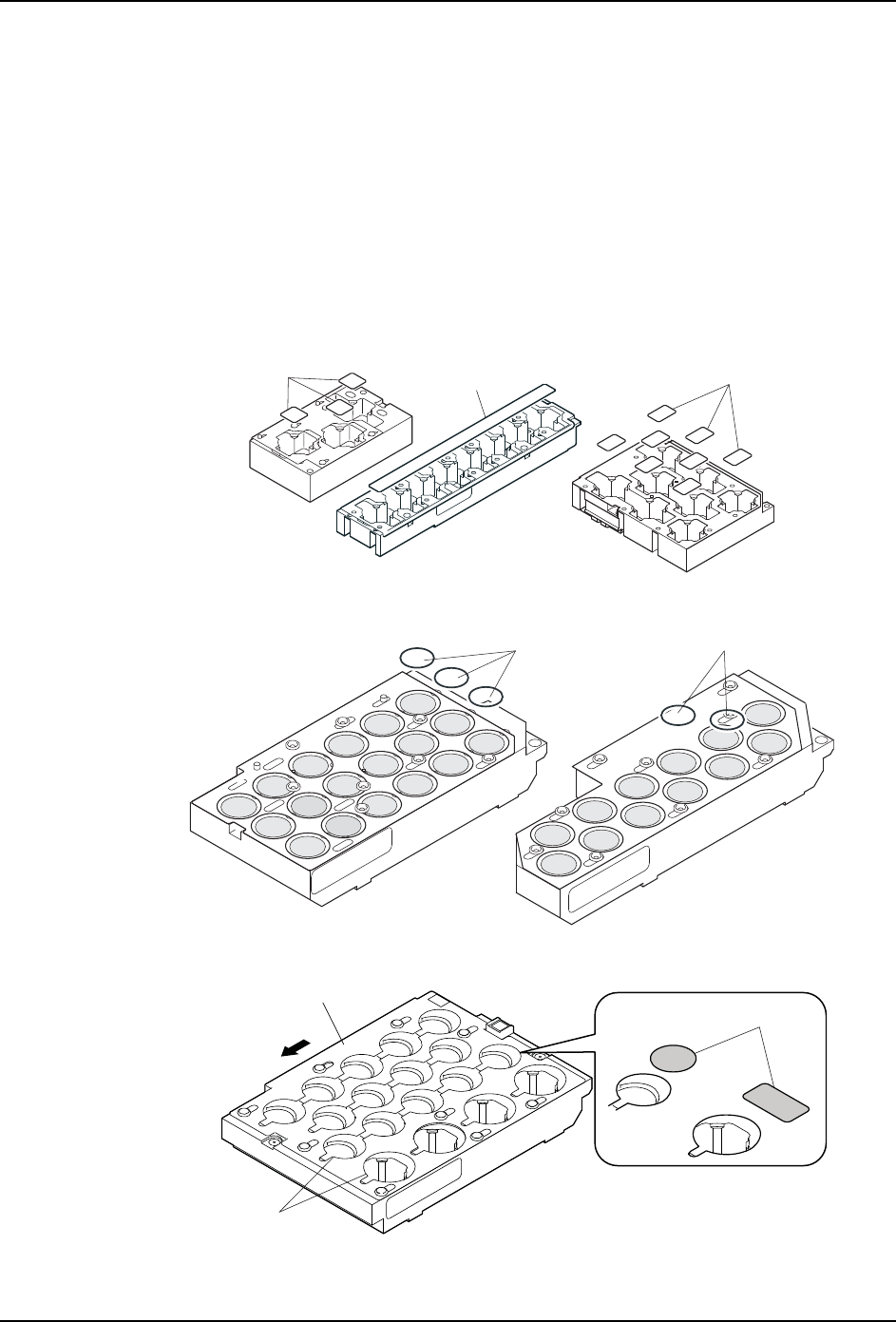

6.5 吸嘴置放台萤光粘纸的更换
6.5.1 更换时期
在确认有无吸嘴中发生错误时。
6.5.2 更换方法
1. 请将吸嘴置放台从吸嘴更换器上拆下来。（参考 「4.5 吸嘴置放台的拆除 / 安装 」）
2. 请从吸嘴置放台上拆除所有的吸嘴。
3. 请剥离萤光粘纸，换上新的萤光粘纸。
<H01/H02/H02F 类型 >
<H04/H04S/H04SF 型 >
<H08M 型 >
1;71=&6F
㦝ݿ㋎㓮
㦝ݿ㋎㓮
㦝ݿ㋎㓮
1;71=&6D
㦝ݿ㋎㓮
㦝ݿ㋎㓮
㦝ݿ䍪㓮
01NST-1084S
ᥗᶵ
᭬ᆎṲ
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 315

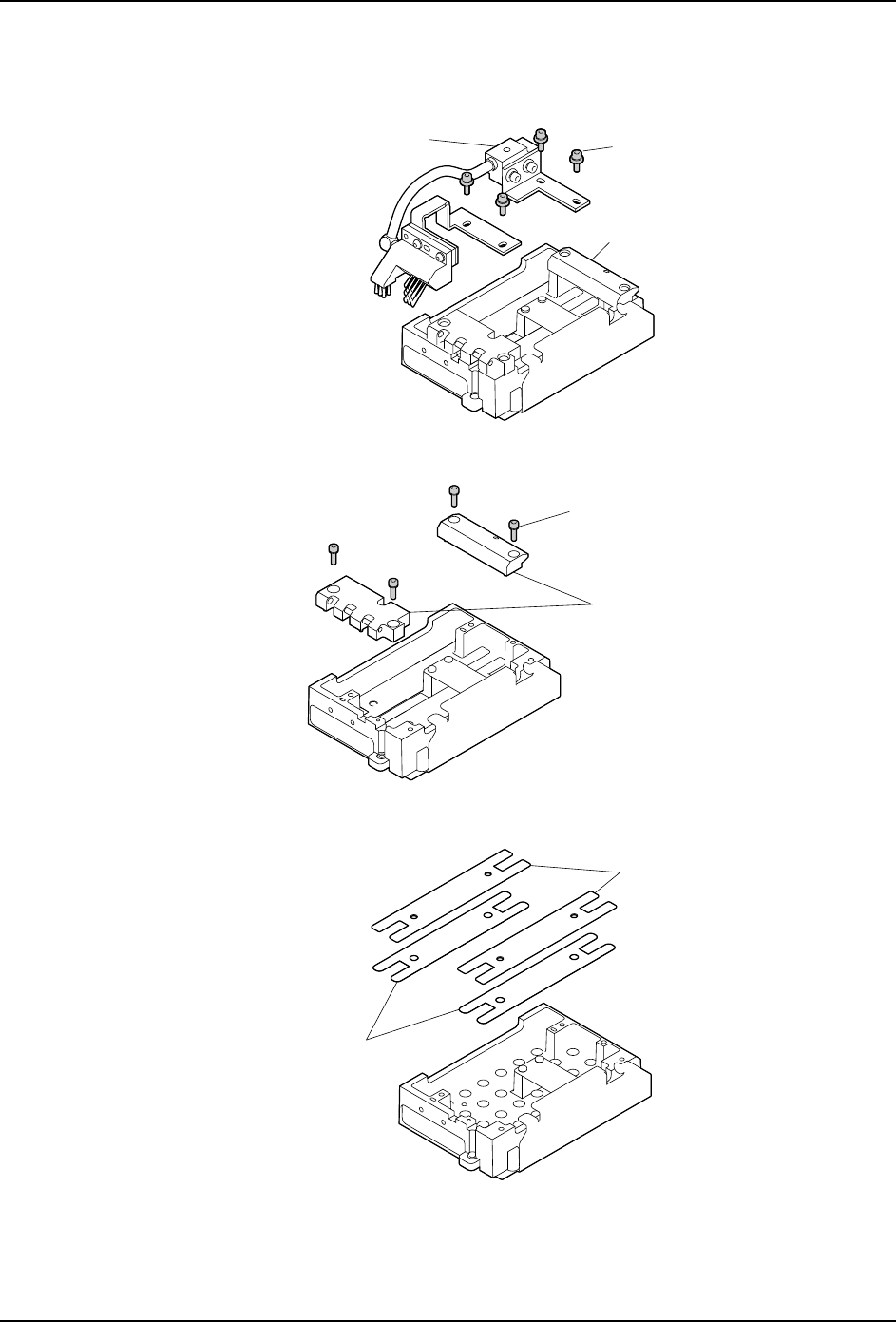

<H08/H12S/H12HS/V12 型 >
1. 请拆下固定螺栓，从吸嘴置放台后侧拆除清扫刷单元平台类型。
2. 取下固定螺栓，拆除 2 个挡块。
3. 请拆除 2 个固定螺栓，更换荧光贴纸。
4. 请按照相反的步骤组装吸嘴置放台。
਌ఈᑇৄ
01MEC-0860S
⏙ᠿࠋऩܗᑇৄ㉏ൟ
೎ᅮ㶎ᷧ
01MEC-0861S
ᣵഫ
೎ᅮ㶎ᷧ
01MEC-0862S
ᑇᵓ
㤻ܝ㉬㒌
