MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 317

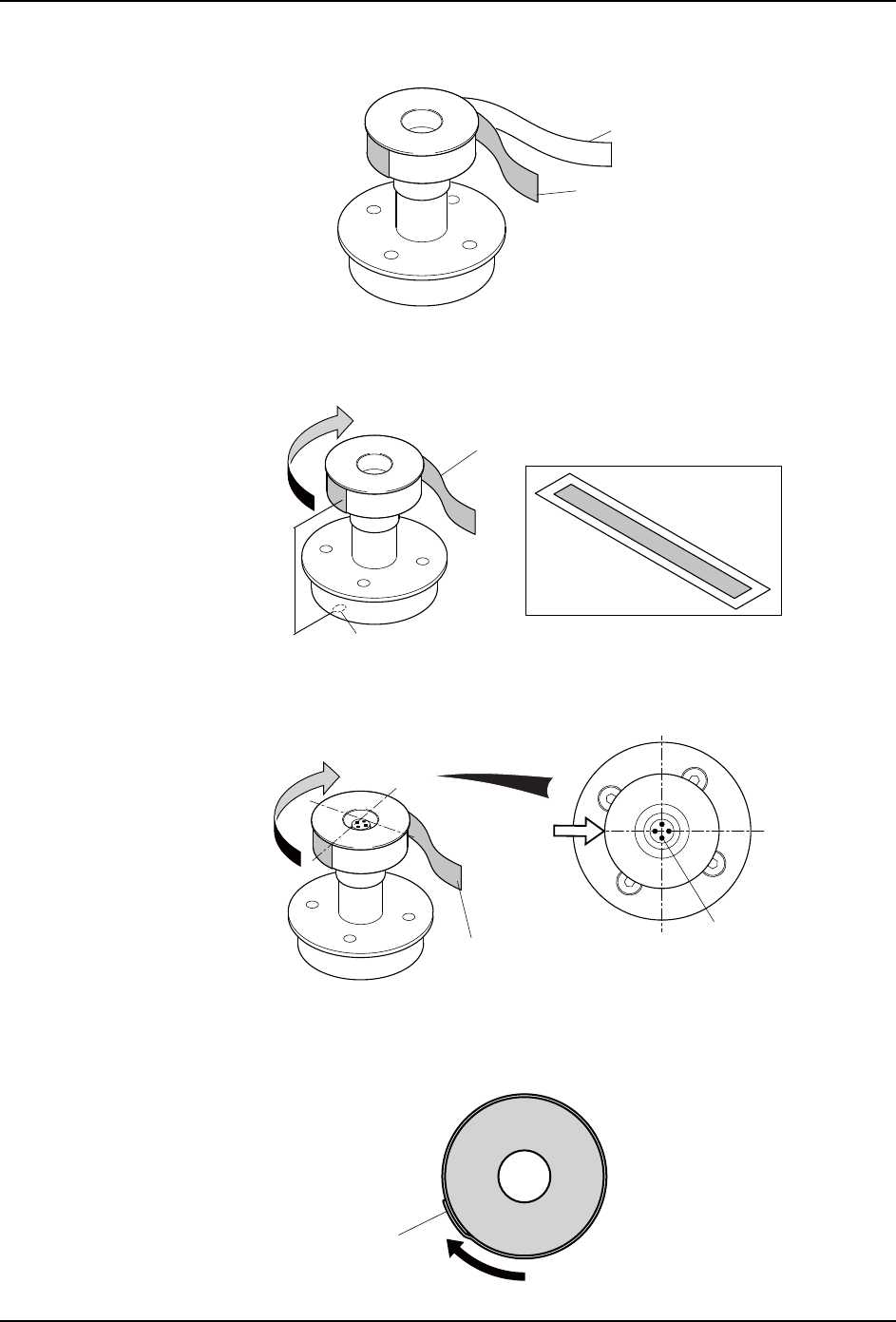

3. 请从盖帽上剥下贴纸和透明贴纸。
4. 请在盖帽上粘贴新的贴纸。
a. H08Q、H12SQ 的时候，确认长孔的位置，将贴纸的一端向此方向开始粘贴。
b. H12HSQ 的时候没有长孔。确认中央的 4 点的定位点位置，将贴纸的一端向此方向开
始粘贴。
备注 )请按顺时针方向卷贴纸。
1.请注意在贴纸下不要混入气泡和异物。
2.卷完后请把贴纸重叠粘贴。
1676
䌈㒌
䗣ᯢ䌈㒌
1676
䌈㒌
䭓ᄨ
1676
䌈㒌
ᅮԡ⚍
Ңℸԡ㕂
ᓔྟ㉬䌈
1676
䞡㉬䌈
6. 消耗品的更换 MEC-NXTIIc-3.3S
318 NXT IIc 机械手册

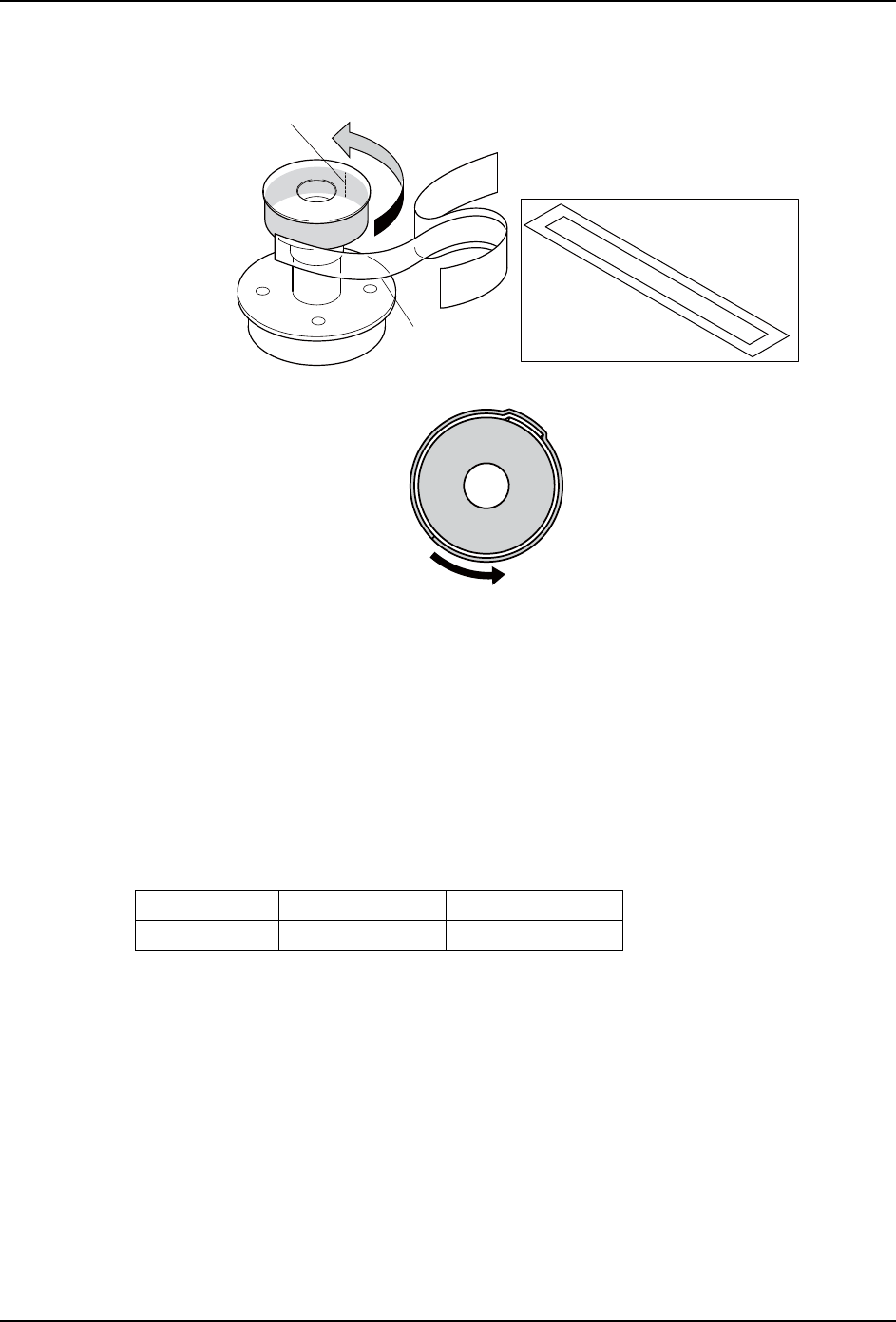

5. 请在盖帽上粘贴透明贴纸。确认先前粘贴的贴纸一端，在这个相反的位置上请与透明贴
纸边对齐后开始粘贴。
备注 )请注意在贴纸下不要混入气泡和异物。
6. 使贴纸贴开始的位置在 A 吸嘴头附近，将盖帽安装在贴装工作头上。
7. 请将贴装工作头安装在模组上。
8. 请用 IPS 亮度调整功能进行 IPS 亮度调整。( 详细内容请参照机器的 「系统手册」的
「IPS 亮度调整」。)
6.6.3 H08MQ 工作头的时候
贴纸的种类
使用的贴纸如下所示。因为更换时需要透明贴纸，请一起准备。
更换方法
1. 请拆除贴装工作头。( 参照 「 4.3 贴装工作头的拆除 / 安装 」)
1676
䗣ᯢ䌈㒌
䌈㒌ⱘϔッ
01NST-0214
贴纸 透明贴纸
H08MQ PS0417x PS0418x
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 319
2. 请拧松螺钉，取下螺栓、盖帽。
3. 请从盖帽上剥下贴纸和透明贴纸。
4. 请在盖帽上粘贴新的贴纸。在盖帽的贴纸的粘贴面上画了记号线。请将贴纸的端面与此
线中央对齐后粘贴。
备注 )
1.请顺时针方向卷贴纸。
2.请注意在贴纸下不要混入气泡和异物。
3.卷曲结束后请重叠贴纸粘贴。
1676D
ⴌᑳ
㷰ṉ
㷰ѓ
3.92 Nm
