6. 消耗品的更换 MEC-NXTIIc-3.3S 352 NXT IIc 机械手册 6.14 废料带处理单元的可动刀刃的更换 6.14.1 更换时期 在可动刀刃残缺、刀口变钝的时 候。 6.14.2 准备的东西 警告 请别拔把手指等放入废料带处 理单元的开口部，有受伤的可能。 除去调整间隙时，操作中请在 可动刀刃和刮刀之间放入胶纸带等。因为有可能受伤。 治具 (选 项) 刀刃对齐调整用治 具 A A3HT** 垫片 0.02mm 2M…
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 351
6.13.3 基座控制中转电路板 1 (2M-2 基座 )
1. 请接通模组的电源。
2. 请拉出左侧的模组。背靠背的时候，请拆除模组。（参考 「 4.1 模组的拉出 / 插入 」
「 4.2 模组的拆除 / 安装 」）
3. 请拆除控制箱的盖板。
4. 请将防静电腕带戴在手腕上。
5. 从右侧开始的第 2 个电缆托架附近的间隙看中转电路板，确认熔断的保险丝是哪一根。
6. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
7. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。基座控制箱的
保险丝 (M1F1，M1F2) 放在保险丝盒内。请使用一字形螺丝刀拆除后进行更换。
01MEC-0798Sa
ࠊㆅ
Ⲫᵓ
Ё䕀⬉䏃ᵓ
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
F1F2F3F4
ᑻࠊㆅ
M1F1
M1F2
F1
PL0
PL62PL63
PL64
F2
F3
F4
NXTBAS083Sc
Ё䕀⬉䏃ᵓ
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
)⚻ᮁ3/݇♃
6. 消耗品的更换 MEC-NXTIIc-3.3S
352 NXT IIc 机械手册

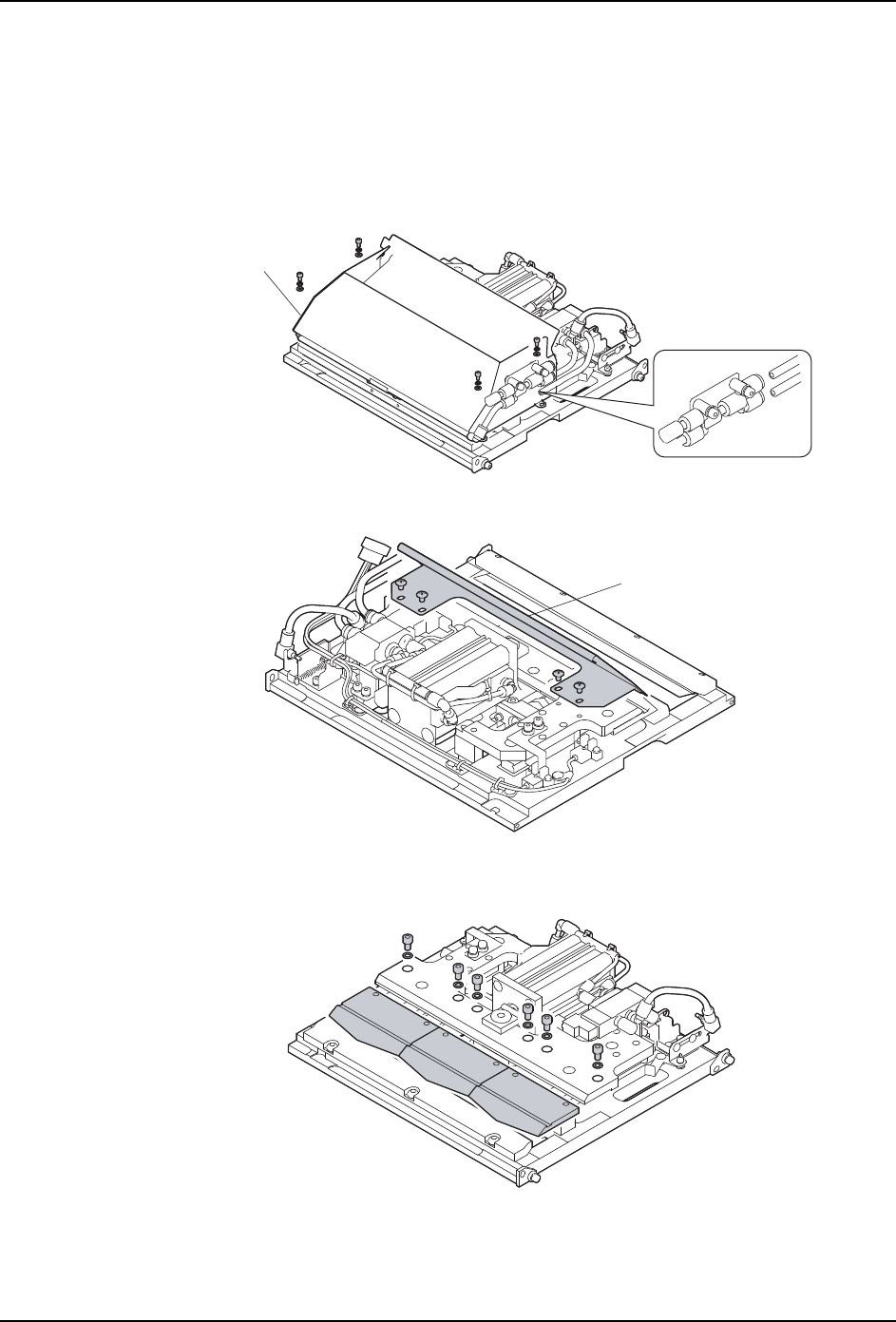

6.14 废料带处理单元的可动刀刃的更换
6.14.1 更换时期
在可动刀刃残缺、刀口变钝的时候。
6.14.2 准备的东西
警告
请别拔把手指等放入废料带处理单元的开口部，有受伤的可能。
除去调整间隙时，操作中请在可动刀刃和刮刀之间放入胶纸带等。因为有可能受伤。
治具
(选项)
刀刃对齐调整用治具 AA3HT**
垫片 0.02mm 2MKGKPK0021
垫片 0.05mm 2MKGKPK0022
垫片 0.08mm 2MKGKPK0023
垫片 0.10mm 2MKGKPK0024
工具 六角扳手套件
扳手套件
正十字螺丝刀
其他 塞尺 ( 间隙量规 ) 厚 0.02mm、0.06mm、0.10mm
01MEC-0592
