固定刀刃和可动刀刃的间隙调整

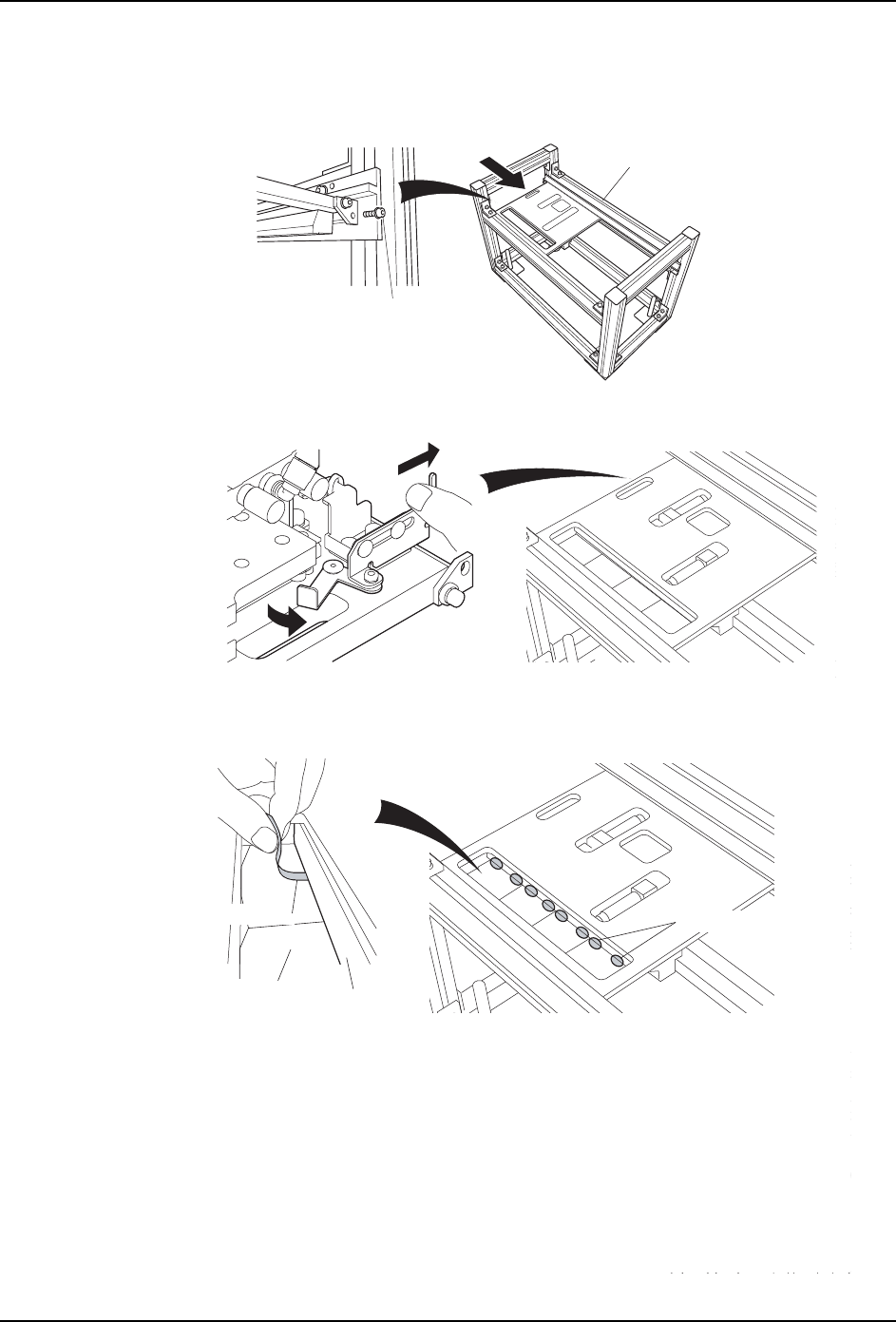

6. 安装废料带处理单元到刀刃对齐调整治具上。请沿着沟槽插入废料带处理单元，用螺栓
固定。

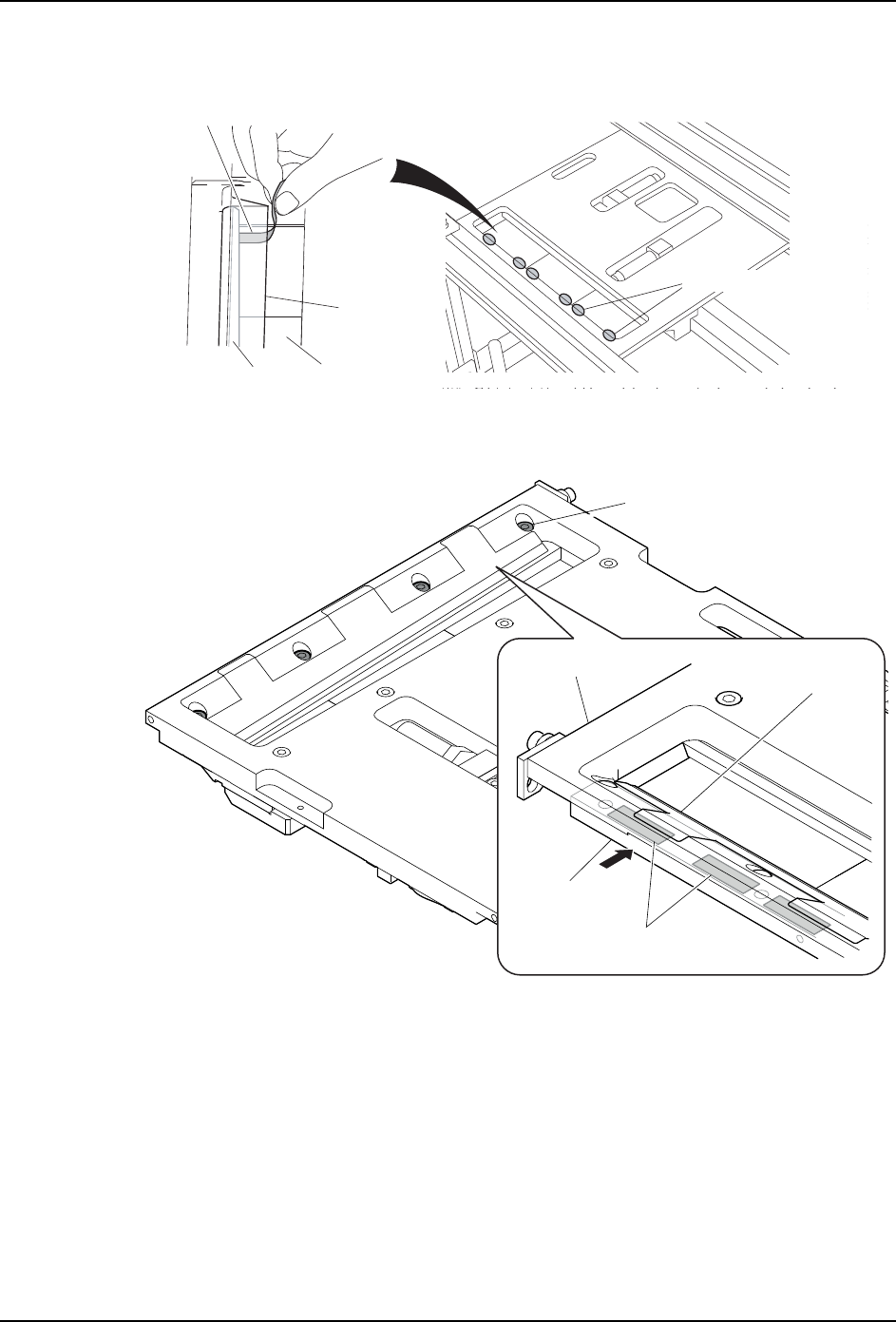

7. 请移动安全挡板，解除锁定使可动刀刃前进。
8. 把塞尺插入到可动刀刃和刮刀之间的间隙中调查间隙。请确认厚度进入 0.02mm 而不能
进入 0.10mm。请在各个刀刃上的 2 处进行确认。
01MEC-0598Sa
࠶࠹ሯ喆䈹᮪⋱ޭ
1P
01MEC-0811
01MEC-0816S
าሎ
ৃࡼߔߗ
ᅮߔߗ
⌟ᅮԡ㕂
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 355
9. 如果缝隙尺寸不在公差范围内，请调整刮刀的高度。
a. 请拧松缝隙尺寸不在公差范围内的刮刀螺丝 . 如果是 M6-2c 模组 , 请另外再拧松位
于两端的调整螺丝的螺母。
b. 在靠近安装螺丝的刮刀和底座板之间放入合适厚度的垫片，并临时拧紧刮刀的安装
螺丝。
备注 )插图中的垫片配置是一个例子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 8 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 请反复进行从a到d的操作,直到满足公差为止。如果是M6-2c模组,即使调整垫
片的厚度也不能满足公差的话，请调整两端的调整螺丝。
备注 )M3-2c 模组用和 M6-2c 模组用都有带多个螺丝类型的刮刀，但是除 M6-2c 模组用两端之
外 , 请用垫片进行调节。
f. 请拧紧刮刀安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差条件。
如果偏离公差条件，请重新调整。
0(&6D
⭞ӄᆿ㻻ࡤ࠶Ⲻ㷰ѓ
0F⁗㓺༺θ
0F⁗㓺༺
⡽
ࡤ࠶
ᓋᶵ
⭞ӄᆿ㻻ࡤ࠶Ⲻ㷰ѓ
01MEC-1284
6. 消耗品的更换 MEC-NXTIIc-3.3S
356 NXT IIc 机械手册
10.把塞尺插入可动刀刃和固定刀刃之间确认间隙尺寸。公差条件是 0.02mm 厚度可以进入
但是 0.06mm 厚度不能进入的间隙量。请在每个刀刃之间任取两处进行确认。
11.如果不能保证恰当的间隙时，请调整固定刀刃的高度。

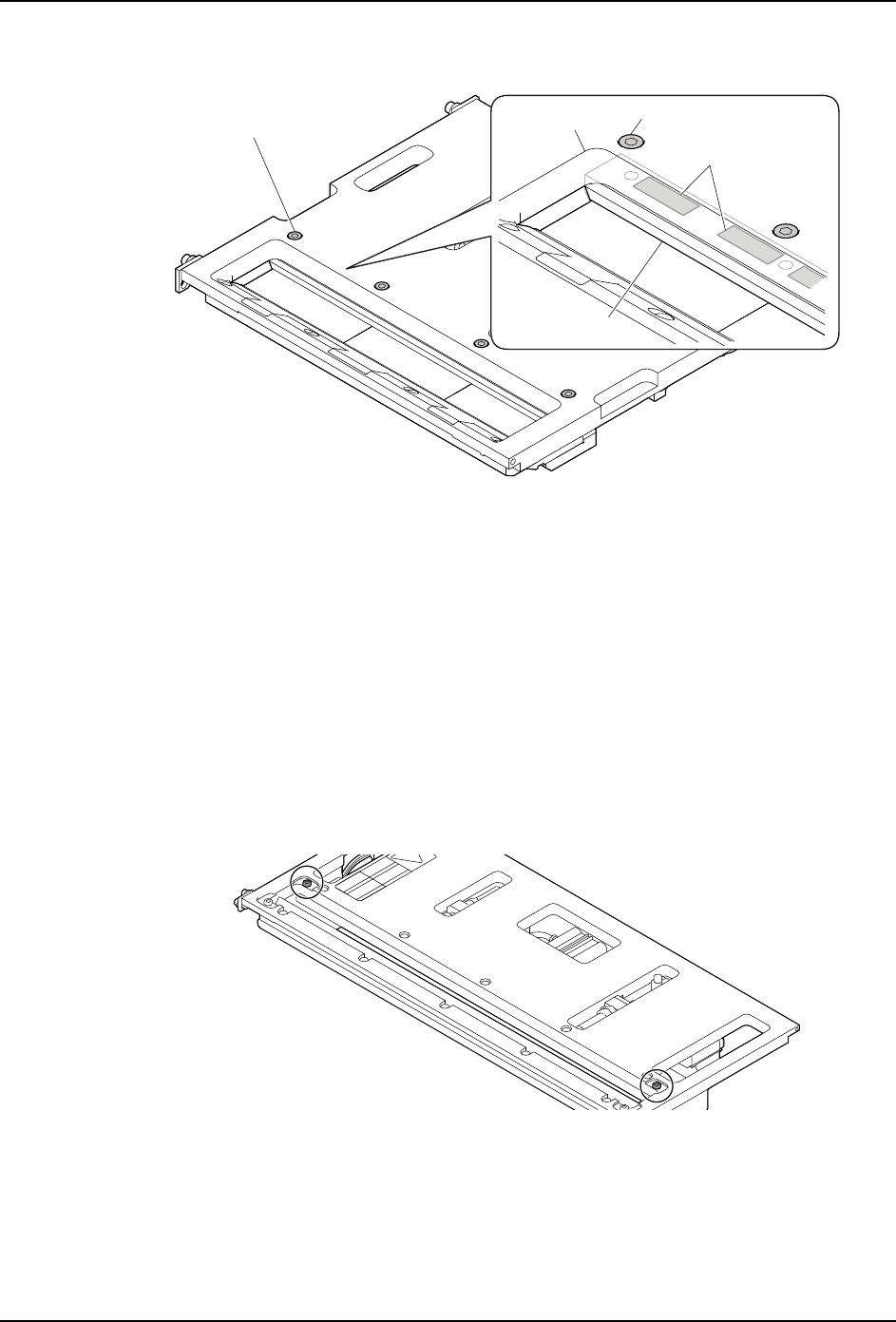

a. 请拧松缝隙尺寸不在公差范围内的固定刀刃螺丝。如果是 M6-2c 模组 , 请另外再拧
松位于两端的调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧
紧固定刀刃的安装螺丝。
备注 )带有刷子的时候，请将垫片从没有刷子的一侧插入。插图中的垫片配置是一个例子。
请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 10 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
01MEC-0793Sa
᷹ቯ⟎
ࠋᄤ
าሎ
ৃࡼߔߗ
ᅮߔߗ
01MEC-1127Sa
ൿ⠛
ᅮߔߗ
ᑩᵓ
ࠋᄤ
⫼Ѣᅝ㺙ᅮߔߗⱘ㶎ϱ
M3-2c㒘໘ˈ
M6-2c㒘໘
