6. 消耗品的更换 MEC-NXTIIc-3.3S 358 NXT IIc 机械手册 6.15 真空泵温度保险丝的更换 6.15.1 更换方法 1. 请拆除模 组 ( 请参考 「 4.2 模组的拆除 / 安装 」) 2. 将主电源 开关 OFF 。 3. 在真空泵上方的筋板上安装有真空 泵温度保险丝。 注意 更换操作请务必在切断电源后进 行。 01MEC-0912S ⏽ᑺֱ䰽ϱ 㧨/E ᑻ 㧪 㧨/E ᑻ 㧪 ⏽ᑺֱ䰽ϱ
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 357
e. 请反复进行从a到d的操作,直到满足公差为止。如果是M6-2c模组,即使调整垫
片的厚度也不能满足公差的话，请调整两端的调整螺丝。
备注 )M3-2c 模组用和 M6-2c 模组用都有带多个螺丝类型的固定刀刃。除 M6-2c 模组用的两端
之外 , 请用垫片进行调节。
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差
条件。如果偏离公差条件，请重新调整。
12.请将废料带处理单元从刀刃对齐调整治具上拆除下来，置放在操作台上。

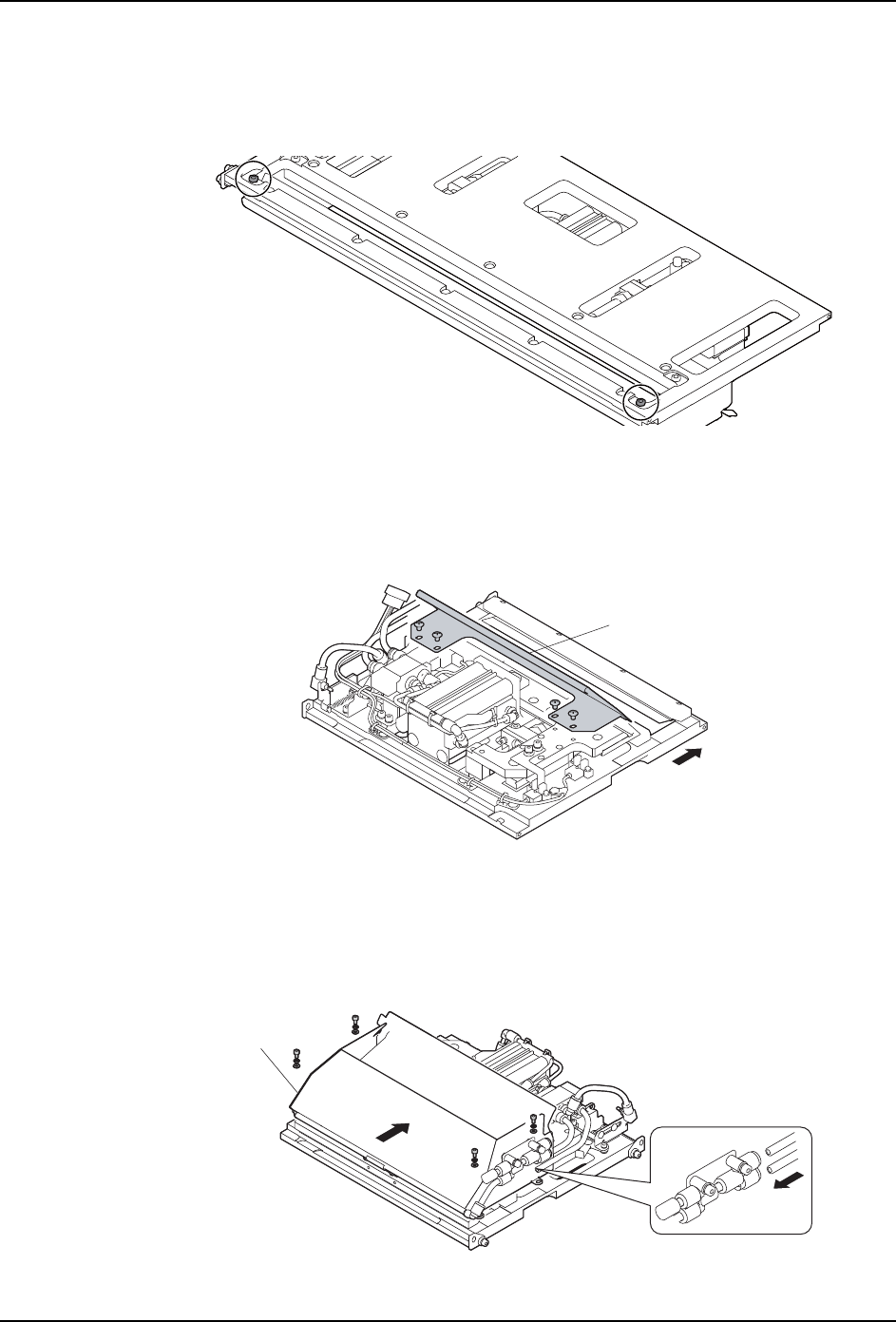

13.请一边按箭头方向按住滑槽盖板一边用螺栓固定。
14.请安装输送槽。固定输送槽时，请一边压入刮刀，一边固定螺栓。
15.使可动刀刃前后移动，确认滑动盖板和输送槽不相碰撞。
备注 )如果滑动盖板和输送槽相碰，请把输送槽安装位置移开到不相碰撞的位置。
16.请连接空气软管。
17.请安装废料带处理单元。( 详细参照 「7.4 更换废料带处理单元」)
01MEC-1285
01MEC-1095S
⒥ῑⲪᵓ
01MEC-0794Sa
䕧䗕ῑ
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 359
4. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下向上拔出保险丝。
5. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。
6. 请按照与拆除相反的步骤将机器返回到原状。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
