14.请更换 O 型圈 (AS568-117)。
备注 )O 型圈有时贴在取下的泵头部的后面。
15.组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓 （6 根 )。
c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
16.另一侧的泵头部也同样拆下，请进行元件更换。
17.请从开口部用手转动轴，确认是否顺畅地旋转。
18.安装盖罩并临时固定。
19.用转矩扳手紧固定。(10 Nm)
20.请安装新的消音器。
21.安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵安装到机器上。
2. 请按照与拆除时相反的顺序，安装所拆除的部件。
01MEC-0359
01MEC-0
360a
1
2
6
7
5
9
3
8
4
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
6. 消耗品的更换 MEC-NXTIIc-3.3S
382 NXT IIc 机械手册

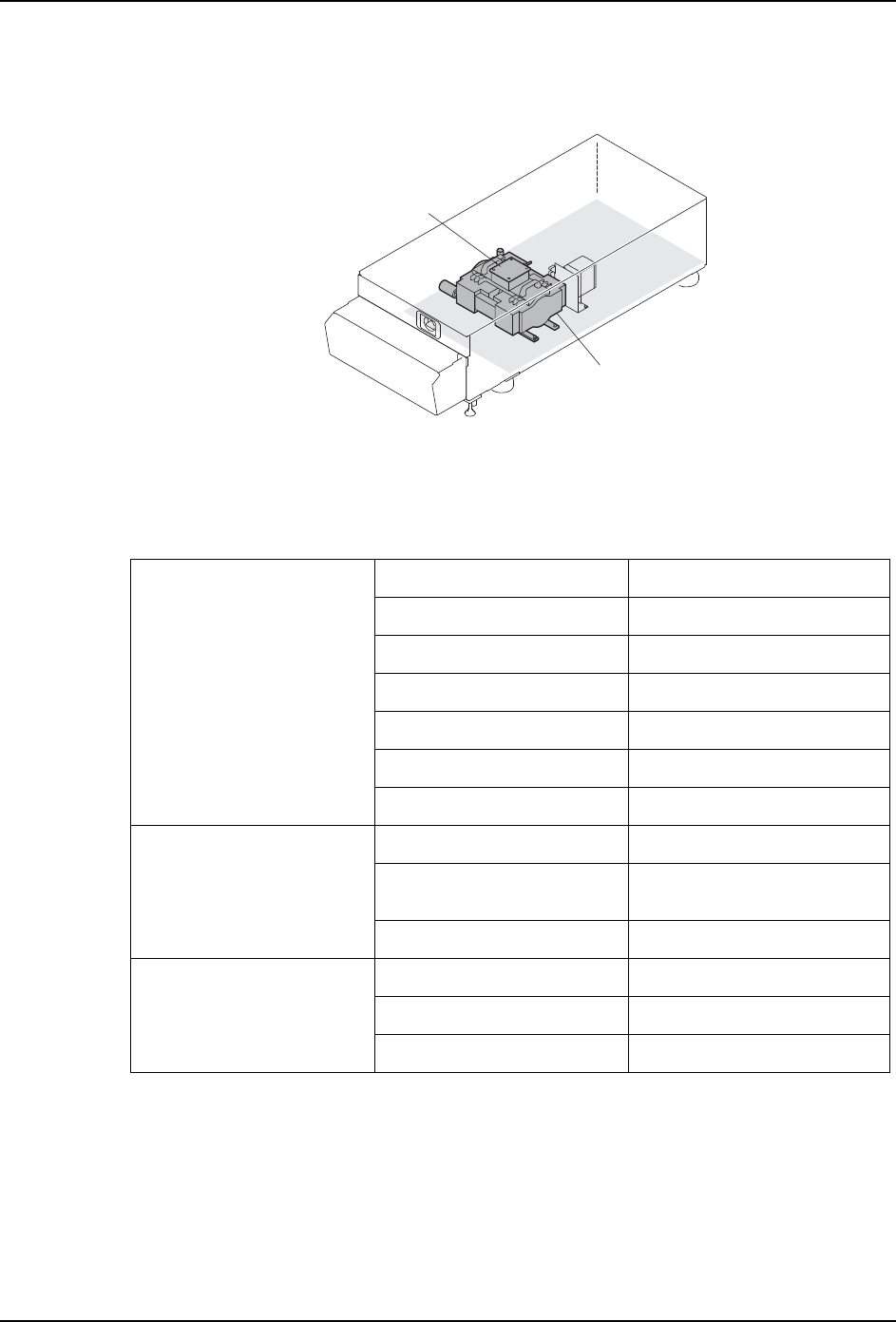

6.18 2M-2c 基座用泵的消耗品
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
6.18.1 更换时期
机器每运转 10,000 小时
6.18.2 准备物品
ⳳぎ⋉
㒓ㆅ
01MEC-0955S
DOP-301SA 维修保养套件 吸取阀干扰防止橡胶 4
图号：H5448D 吸 · 排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 383
6.18.3 更换方法
真空泵的拆除
1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 请拆除螺丝、盖板。
3. 拆除螺栓 （10 根），拆除基座后侧的的平板。
4. 请准备附属品的电缆托架承座的定位治具 （2 个）。
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
01MEC-0942S
Ⲫᵓ
ⳳぎ⋉
ࠊㆅ
ⳳぎ⋉
01MEC-0778S
ᑇᵓ
01MEC-0943
