MEC-NXTIIc-3.3S 6. 消耗品的更换 NXT IIc 机械手册 389 b. 松开压板的 4 根平头螺丝 （M5×L12） 。此时，请戴好手套，抓住松开处的连杆 。 c. 拆下压板。 d. 从压板上取下吸气阀干扰橡胶。 e. 拆下盖垫。 f. 用含有工业用酒精的回丝擦拭压板 油脂，进行清扫。 6. 从汽缸中取出其他零件。 NXTBAS160Sa य़ᵓ ᬒ㕂প䯔ᑆ⍝ⱘ‵㛊ൿ
6. 消耗品的更换 MEC-NXTIIc-3.3S
388 NXT IIc 机械手册
4. 拆下汽缸。
a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。
b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。
c. 将汽缸向上拔起。
5. 拆下压板和盖垫。
a. 对准外壳的标记部，用油性笔在压板上做标记。
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 389
b. 松开压板的 4 根平头螺丝 （M5×L12）。此时，请戴好手套，抓住松开处的连杆。
c. 拆下压板。
d. 从压板上取下吸气阀干扰橡胶。
e. 拆下盖垫。
f. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。
6. 从汽缸中取出其他零件。
NXTBAS160Sa
य़ᵓ
ᬒ㕂প䯔ᑆ⍝ⱘ‵㛊ൿ
6. 消耗品的更换 MEC-NXTIIc-3.3S
390 NXT IIc 机械手册

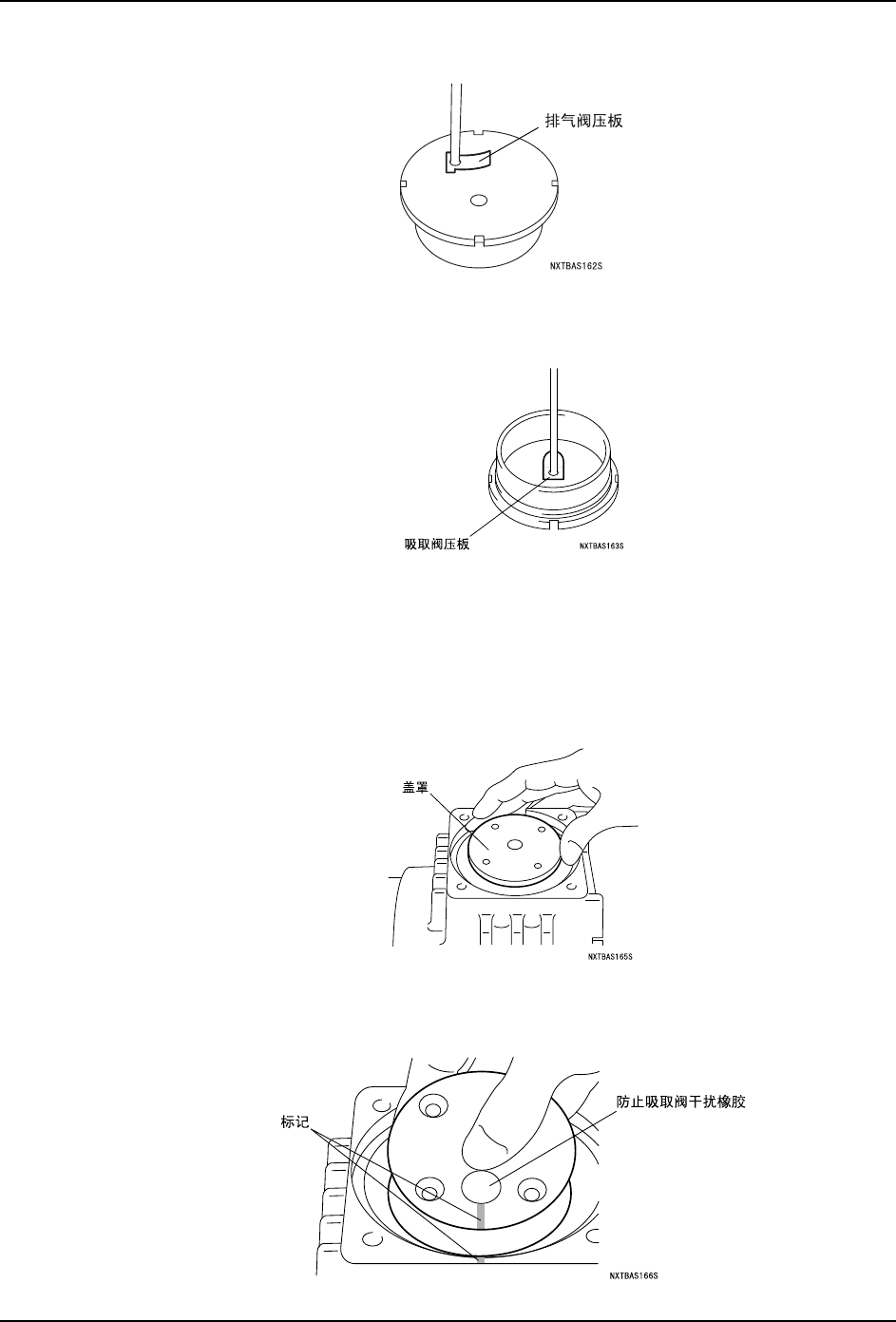

a. 松开固定排气阀压板的平头螺丝 （M3×L5）。
b. 拆除排气阀压板、排气阀备份、排气阀。
c. 松开固定吸气阀压板的平头螺丝 （M3×L5）。
d. 拆除吸气阀压板、吸气阀。
e. 用含有工业用酒精的回丝擦拭压板油脂，进行清扫。特别是请小心地清扫吸 · 排气
阀的安装部和盖垫摇动部。此时，请注意不要消除标记。
真空泵的组装
1. 使法兰部向下 , 将新的盖垫安装在连杆上。
2. 从压板的背后插入新的吸气干扰防止橡胶。
3. 对准压板的标记，用 4 根小平头螺丝 （M5×L12）拧紧。
