MEC-NXTIIc-3.3S 6. 消耗品的更换 NXT IIc 机械手册 393 真空泵的安装 1. 请按照与拆除相反的步骤，将真空 泵安装到基座上。 2. 请安装集流箱、温度保险丝支架 。 3. 一边将基座前侧的平板向后方压 、一边用螺栓固定。 4. 请安装电缆托架。 5. 请将电缆托架承座抵住定位治具 ，用螺栓固定。 6. 请拆除定位治具 （2 处） 。 7. 请安装基座后侧的平板和盖板。 警告 请必须在 2 人以上进行操作。决…
6. 消耗品的更换 MEC-NXTIIc-3.3S
392 NXT IIc 机械手册
7. 更换盖垫的密封垫。
a. 从工作头盖罩上拆下旧的密封垫。
b. 将工作头盖罩用工业用酒精洗干净，再用电吹风吹干。
c. 将新的密封垫安装在工作头盖罩上。
8. 将工作头盖罩安装在外壳上。
a. 将工作头盖罩的接头插入到管内，把外壳的螺丝孔与工作头盖罩的孔对齐。
b. 将 4 根内六角螺栓 （M6×L30）用紧固转矩 8N·m 拧紧。
（更换连接管时，请切成与泵相同的长度进行更换。）
9. 插入连接管。（更换时，请切成与泵相同的长度进行更换。）
10.将泵横放，安装手柄和平板。
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 393

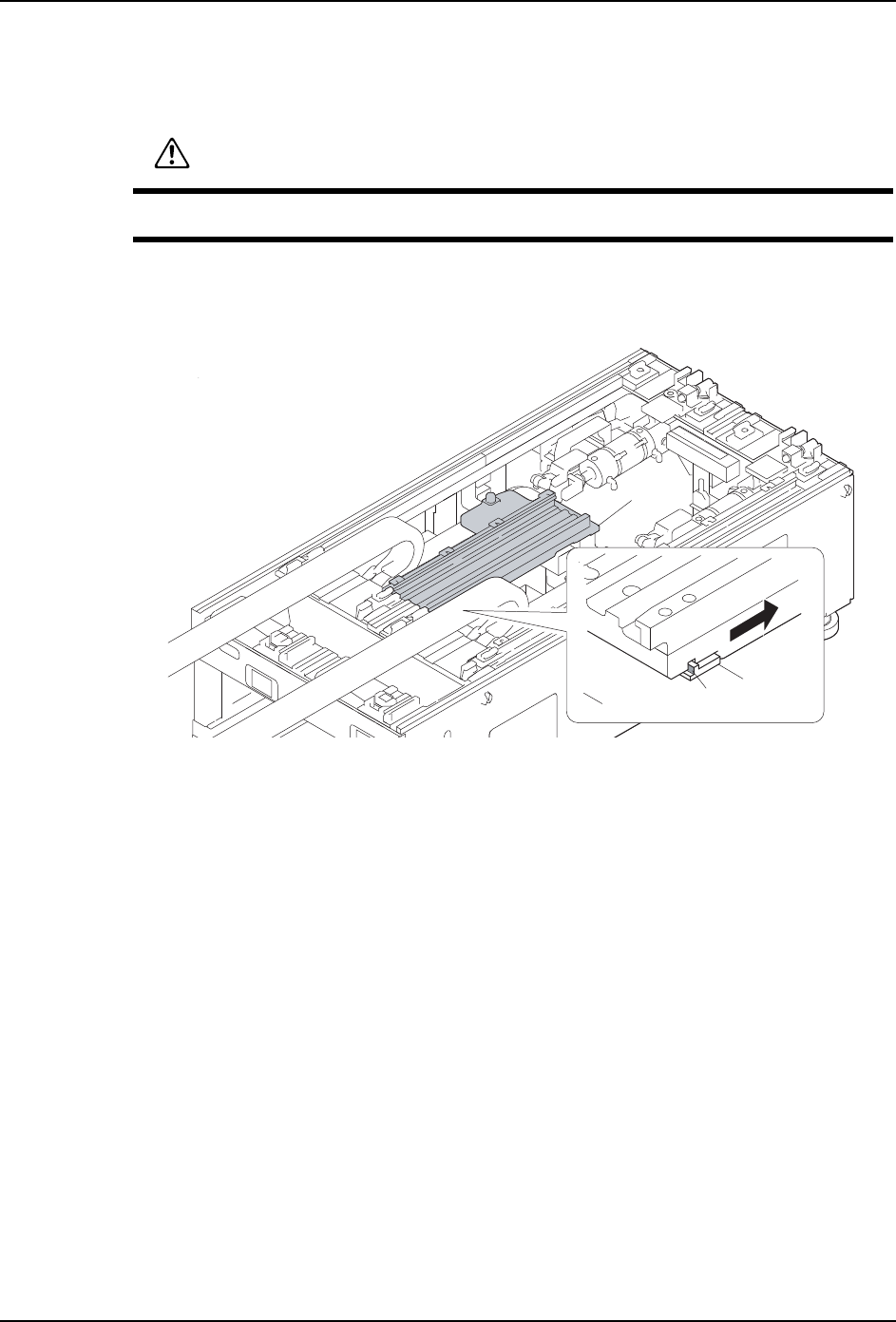

真空泵的安装
1. 请按照与拆除相反的步骤，将真空泵安装到基座上。
2. 请安装集流箱、温度保险丝支架。
3. 一边将基座前侧的平板向后方压、一边用螺栓固定。
4. 请安装电缆托架。
5. 请将电缆托架承座抵住定位治具，用螺栓固定。
6. 请拆除定位治具 （2 处）。
7. 请安装基座后侧的平板和盖板。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
01MEC-0954S
ᑇᵓ
ᇚᑇᵓय़ԣ䖭Ͼ䴶
6. 消耗品的更换 MEC-NXTIIc-3.3S
394 NXT IIc 机械手册

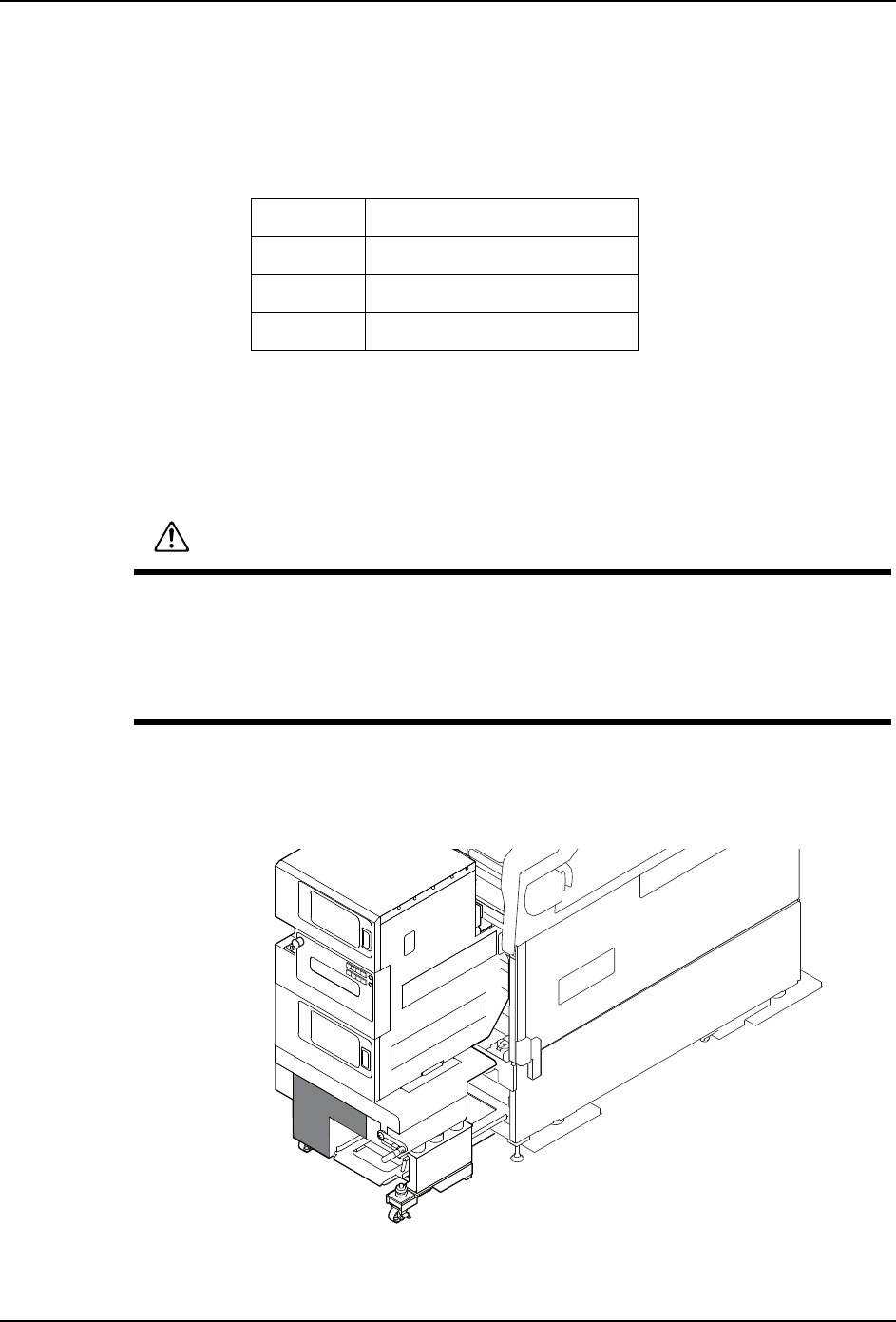

6.19 料盘单元 -LT 伺服控制器电池的更换
对料盘单元 -LT 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -LT，每 2 年必须更换电池。
6.19.1 电池的种类
6.19.2 更换时期
每2年
6.19.3 更换方法
1. 请确认模组的电源已经接通。
2. 松开螺丝，拆下料盘单元 -LT 的下部盖板 （前侧）。详细请参照 「 7.21 拆下料盘单元
-LT 盖板 」。
3. 请确认控制的 「RDY」LED( 绿色 ) 处于点亮状态。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
请不要使用指定以外的电池。
请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新输入数据。
使用完的电池请根据进行处理的地区的规定进行处理。
01MEC-1068b
