MEC-NXTIIc-3.3S 6. 消耗品的更换 NXT IIc 机械手册 403 7. 请从模组上拆除料盘单元 -LTC。 8. 请装上料盘单元 -LTC 的盖板。 9. 请装上料盘单元 -LTC 用的废料带滑槽和表面薄膜滑槽。 01MEC-1 148Sa 7=䕈⬉∴ 7<䕈⬉∴ ⬉∴ ॖଚ 㧦 ᅝᎱ⬉ᴎ ൟো 㧦 -=63%$ Ⲫᵓ 7=䕈⬉∴ ᑳ᭭ᏺㆅ
6. 消耗品的更换 MEC-NXTIIc-3.3S
402 NXT IIc 机械手册
2. 请拆除螺栓，拆下料盘单元 -LTC 用废料带滑槽。
3. 请拧松螺丝，拆除料盘单元 -LTC 的背面下部的盖板。
4. 请接通模组的电源，安装料盘单元 -LTC。
5. 请以与拆除相反的顺序旋转料盘单元 -LTC 到原来的状态。
6. 请打开控制箱内的各个电池盒，将电池与新品更换。TZ 轴电池的更换时，请把手放入料
盘单元 -LTC 和模组之间以及正面性下部的开口部进行操作。
01MEC-1152
01MEC-1316
MEC-NXTIIc-3.3S 6. 消耗品的更换
NXT IIc 机械手册 403
7. 请从模组上拆除料盘单元 -LTC。
8. 请装上料盘单元 -LTC 的盖板。
9. 请装上料盘单元 -LTC 用的废料带滑槽和表面薄膜滑槽。
01MEC-1148Sa
7=䕈⬉∴
7<䕈⬉∴
⬉∴
ॖଚ㧦ᅝᎱ⬉ᴎ
ൟো㧦-=63%$
Ⲫᵓ
7=䕈⬉∴
ᑳ᭭ᏺㆅ
6. 消耗品的更换 MEC-NXTIIc-3.3S
404 NXT IIc 机械手册

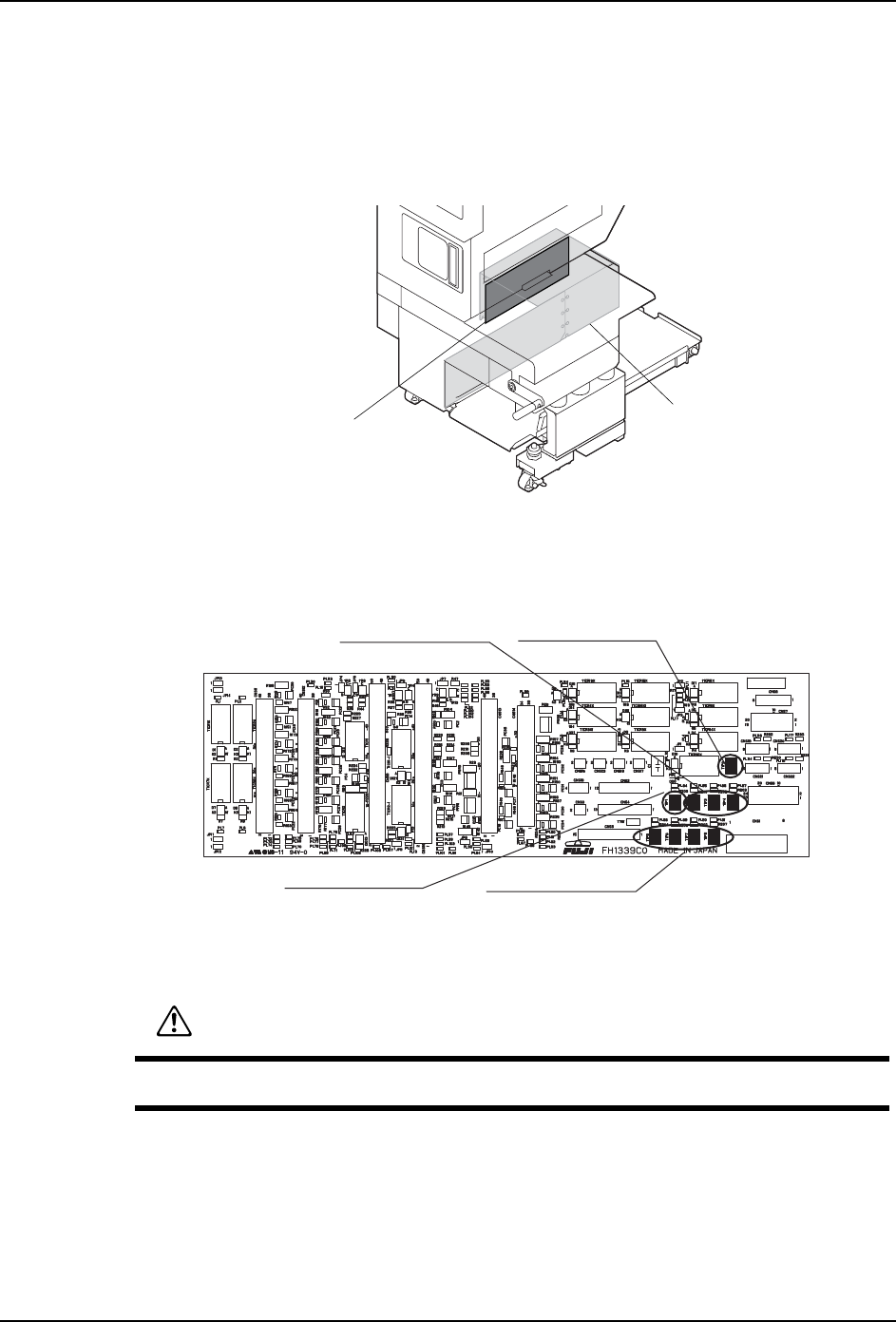

6.24 料盘单元 -LTC 中转电路板的保险丝的更换
料盘单元 -LTC 中转电路板保险丝的更换请在模组拆下来的状态下进行。
6.24.1 更换方法
1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖板。
2. 请从中转电路板上一个个拆下保险丝 （T1F1 ～ 9），用目测确认有否熔断。没有熔断的
保险丝，请返回到原来的地方。
3. 确认熔断的保险丝是哪一根后，将主电源开关 OFF。
4. 确认有熔断的保险丝后，请与新的保险丝进行更换。
5. 请安装盖板。
01MEC-1216S
Ⲫ㔽
㘨䫕⬉䏃ᵓ
01MEC-0588S
ൟো㧦DM10
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㧕
ֱ䰽ϱ㧔6(㧕
ൟো㧦DM16
ൟো㧦DM10
ൟো㧦DM10
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
