7. 部件的更换 MEC-NXTIIc-3.3S 412 NXT IIc 机械手册 7. 将相机后部的插座拆下。 8 . 拧 松 螺 栓( 2根)帽 和 六 角 螺 栓( 2根) 、 将 相 机 向 后 方 滑 出 并 取 下 。 注意 )请绝对不要松动相机单元的螺栓和定位栓。 1;70&$6E Ⳍᴎऩܗ ݁㾦㶎ᷧ 㧔 Փ⫼0݁㾦ᡇ 㧕 㶎ᷧᐑ 㧔 Փ⫼0݁㾦ᡇ 㧕
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 411
7.2 定位相机的更换
相机盖罩、灯具、变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部件
的进行更换。
注意 )
更换定位相机时，需要调整检测电路板高度的 PH2 传感器。在开始作业之前请与本公司或者本公
司代理店联络。
7.2.1 必要工具
六角扳手一套，M5.5 扳手。
7.2.2 标准模组定位相机的更换方法
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。

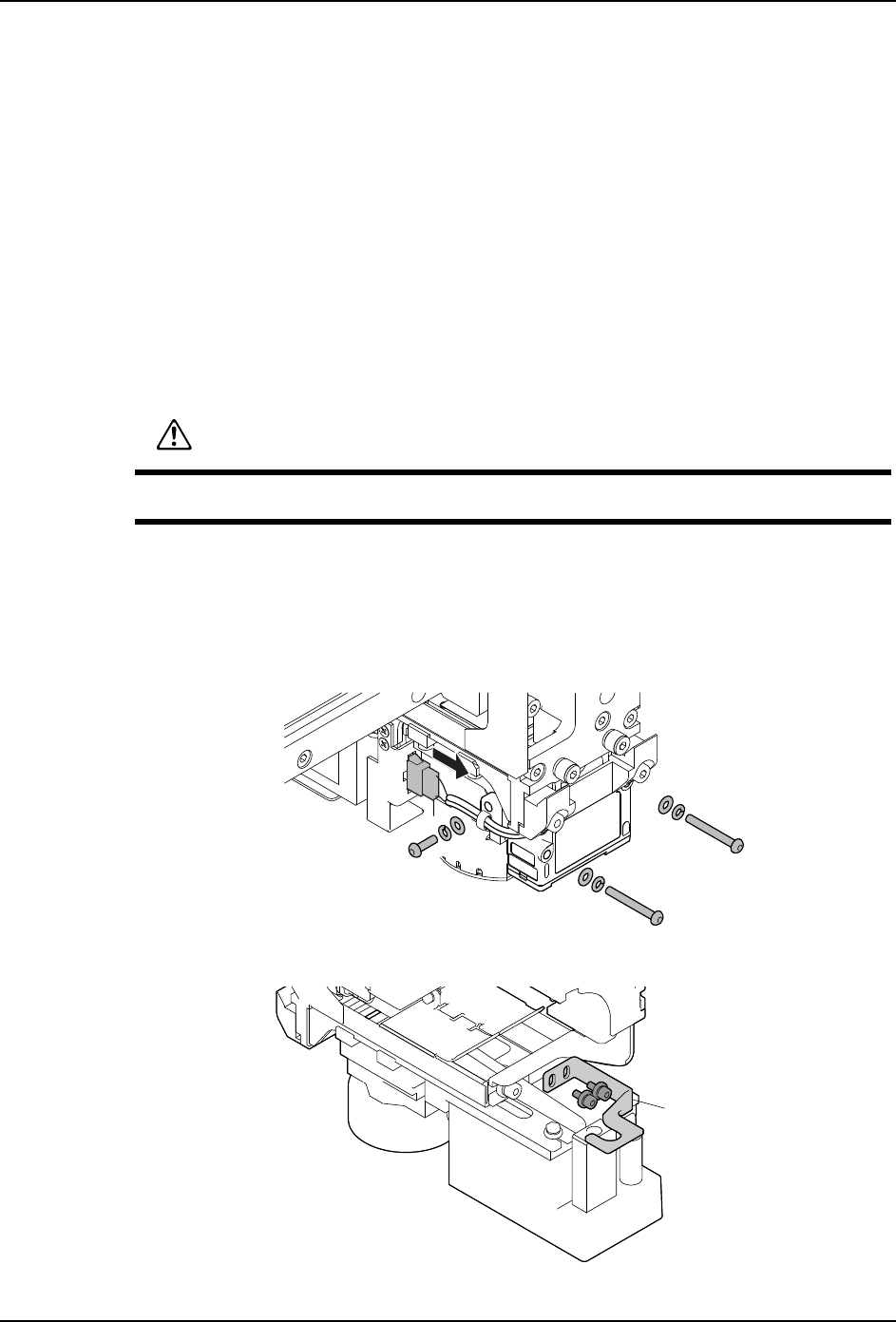

3. 请拆除检测电路板高度的 PH2 传感器的连接器。定位相机上没有检测电路板高度的 PH2
传感器时，请进入到步骤 6。
4. 请拆除螺栓，拆除固定传感器电缆的团结带的固定器具。
5. 请拆除螺栓 (2 个 )，取下 PH2 传感器。
6. 请拆下相机后部的插座的防止脱落的筋板。
警告
在更换定位相机前，请务必切断机器主电源。
01MEC-1529
ㄟᵓ
01MEC-0772S
7. 部件的更换 MEC-NXTIIc-3.3S
412 NXT IIc 机械手册

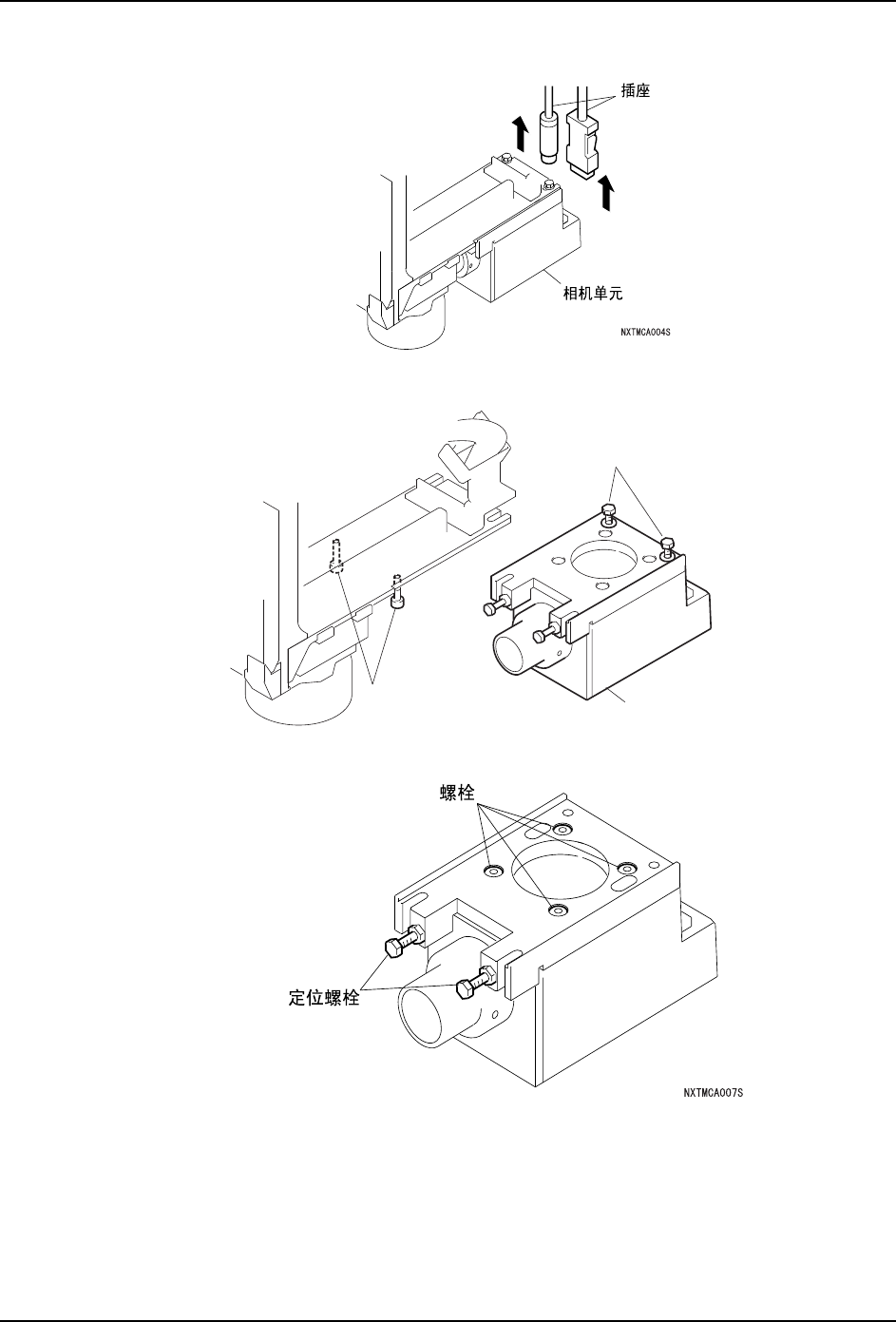

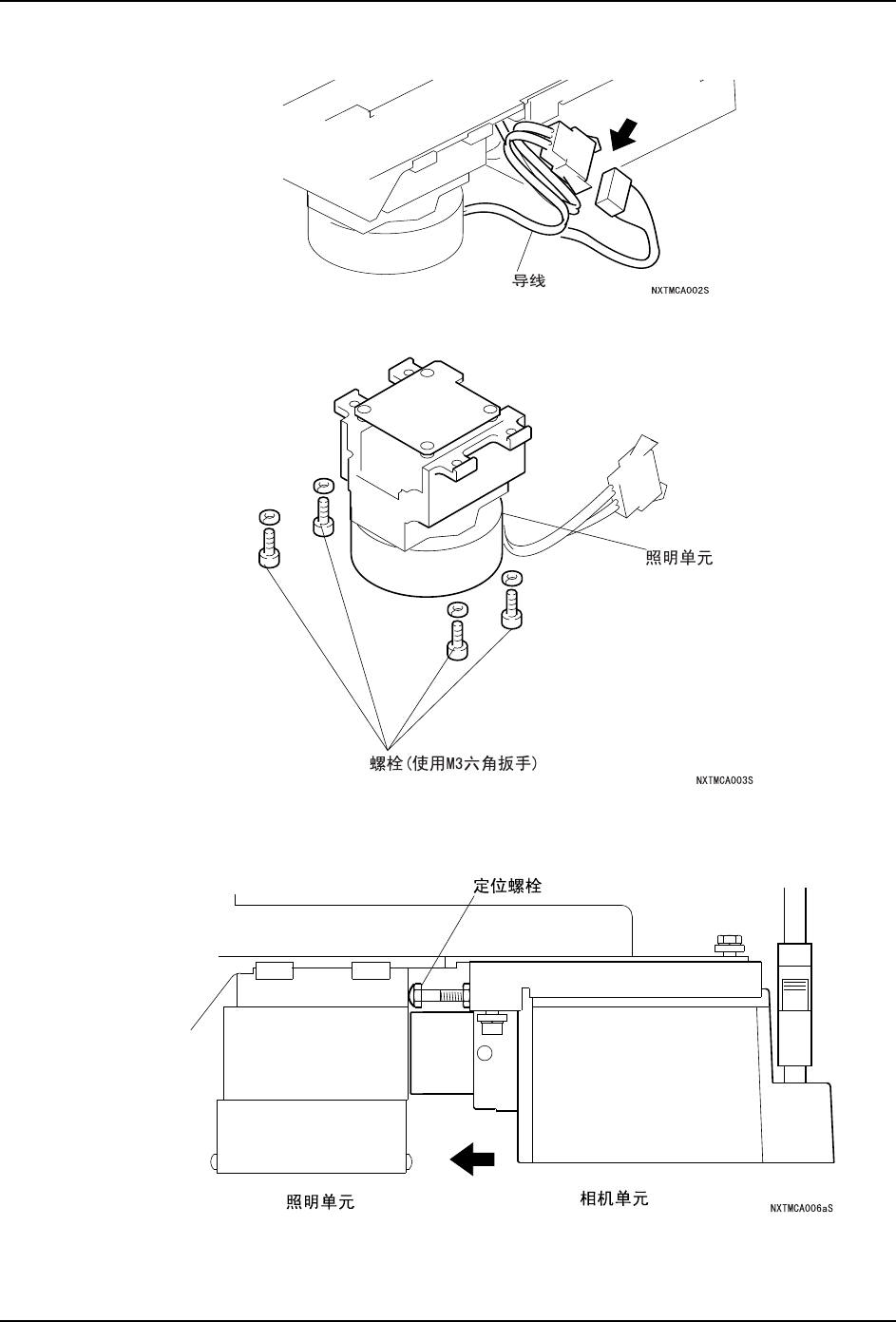

7. 将相机后部的插座拆下。
8. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
注意 )请绝对不要松动相机单元的螺栓和定位栓。
1;70&$6E
Ⳍᴎऩܗ
݁㾦㶎ᷧ
㧔Փ⫼0݁㾦ᡇ㧕
㶎ᷧᐑ
㧔Փ⫼0݁㾦ᡇ㧕
