MEC-NXTIIc-3.3S 7. 部件的更换 NXT IIc 机械手册 417 7.4 废料带处理单元的更换 7.4.1 必要工具 六角扳手一套。 7.4.2 更换方法 1. 拆下料站托架。 （参考 「4.4 料站托架的拆除 / 安装」 ） 2. 拉出模组。 （参考 「4.1 模组的拉出 / 插入」 ） 3. 将主电源 开关 OFF 。 4. 如果是 V_Advance 模组，请拆除 V_Advance 吸嘴更 换器 AS SY。 …
7. 部件的更换 MEC-NXTIIc-3.3S
416 NXT IIc 机械手册
3. 请将夹紧板手在向图的方向拉的状态下使元件排出单元滑动。请确实押入到底以后再放
开夹紧板。请确认前侧部的插头确实地插入到料站托架侧的插座中。
01MEC-0783S
།㋻ᵓ
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 417
7.4 废料带处理单元的更换
7.4.1 必要工具
六角扳手一套。
7.4.2 更换方法
1. 拆下料站托架。（参考 「4.4 料站托架的拆除 / 安装」）
2. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
3. 将主电源开关 OFF。
4. 如果是 V_Advance 模组，请拆除 V_Advance 吸嘴更换器 ASSY。
备注 )有关对应 V-Advance 模组用的单元的详细内容，请参照 「8.6.1 准备物品」。
a. 请拆除模组左侧面的盖板，从开口部内的接插头筋板上拆除吸嘴更换器的导线插座、
空气耦合器。
备注 )设置清扫刷单元置放台类型 ( 选项 ) 时，请拆除空气耦合器。
b. 请从模组右侧面的开口内部的接插件支架上拆除不良元件排出箱落座传感器的导线
插座。
警告
在更换元件相机前，务必切断机器主电源。
01MEC-0867S
┏ᯈ
ᢡঋݹⲺグ≊㙜ਾಞ䘿亯
ᨈᓝ᭥ᷬ
੮౪ᴪᦘಞⲺグ≊㙜ਾಞ
੮౪ᴪᦘಞⲺᨈᓝ
ᢡঋݹⲺグ≊㙜ਾಞ䘿亯
01MEC-0877Sa
ሲ㓵Ⲻ䙐ᆊ
ݹԬᧈ࠰
㩳ᓝՖಞⲺᨈཪ
7. 部件的更换 MEC-NXTIIc-3.3S
418 NXT IIc 机械手册

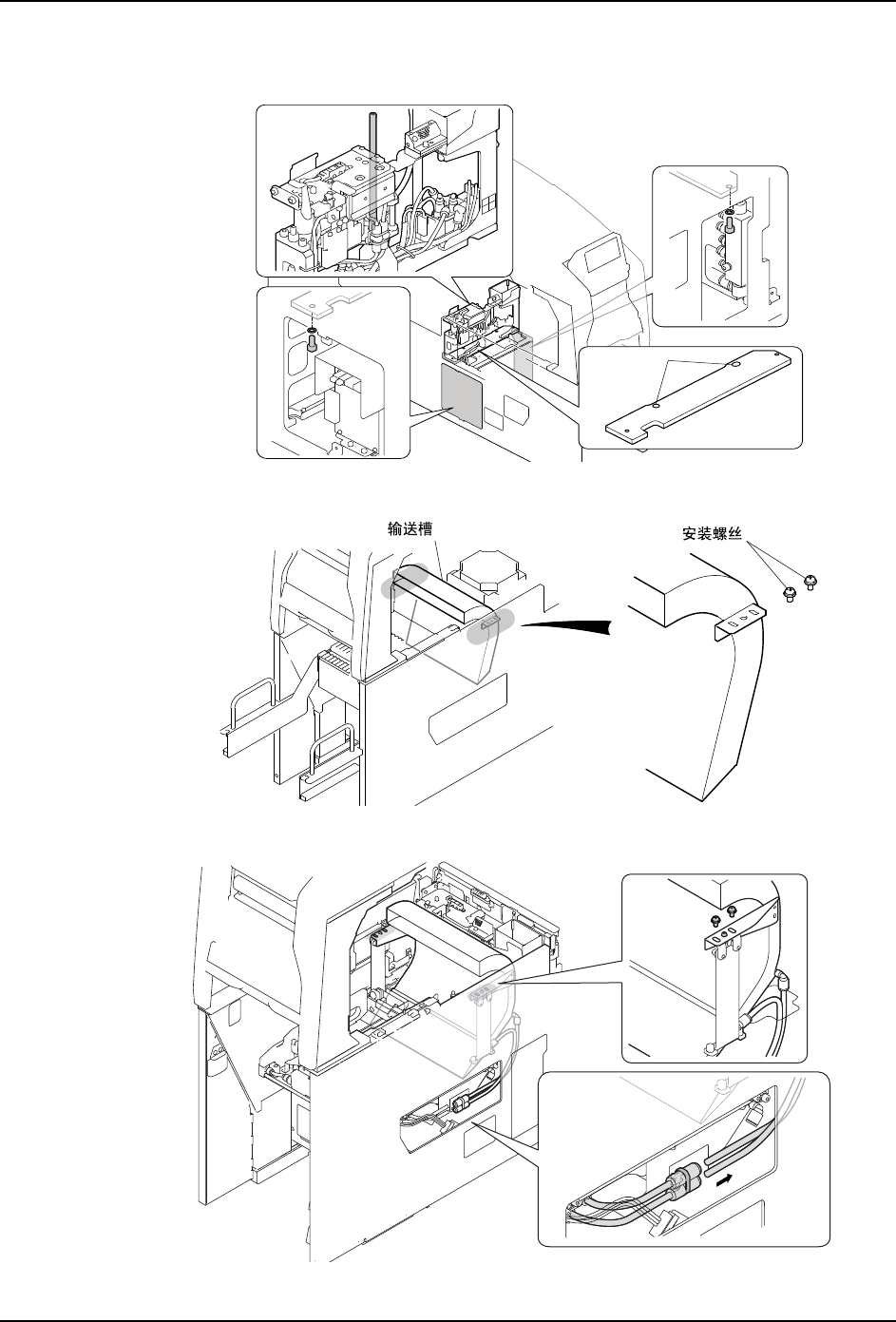

c. 请拆除模组左右侧面的开口部内的螺栓 （2 个）和上部的立脚螺栓 （1 个），请拆除
V-Advance 吸嘴更换器 Assy。
5. 拆下安装螺丝取下输送槽。
如果是 V-Advance 模组，请拆除右侧面开口部内的配管，拆除 V-Advance 废料带输送槽。
01MEC-0875Sa
ᇐփᆊ
ะᓝᶵ
01MEC-0804S
01MEC-1280
