7. 部件的更换 MEC-NXTIIc-3.3S 426 NXT IIc 机械手册 5. 请将防静电腕带戴在手腕上。 6. 请拆除在 CPU 箱的 DIO 接插头。 7. 请一边拿住连接的导线一边把在 CPU 箱上用 2 个螺丝所固定的中转电路板支架拉出来。 8. 拆除■所显示部分的插头。 9. 请拆除螺丝 （6 个） ，与支架上面的模组中转电路板进行 更换。 10.请确认新的中转电路板 的双列直插开关的设定。 11.将新的模组中转电路…
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 425
7.6 M3-2c 模组中转电路板的更换
M3-2c 模组中转电路板安装在 CPU 箱上面，可以单独更换。M6-2c 模组的时候，因为中转电
路板在控制箱内部，请将控制箱一起更换。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
7.6.1 必须工具
十字螺丝刀
7.6.2 更换方法
1. 请拆除邻接在右侧的模组的料站托架。（参考 「4.4 料站托架的拆除 / 安装」）
2. 请拉出模组。（参考 「4.1 模组的拉出 / 插入」）
3. 请将主开关 OFF。

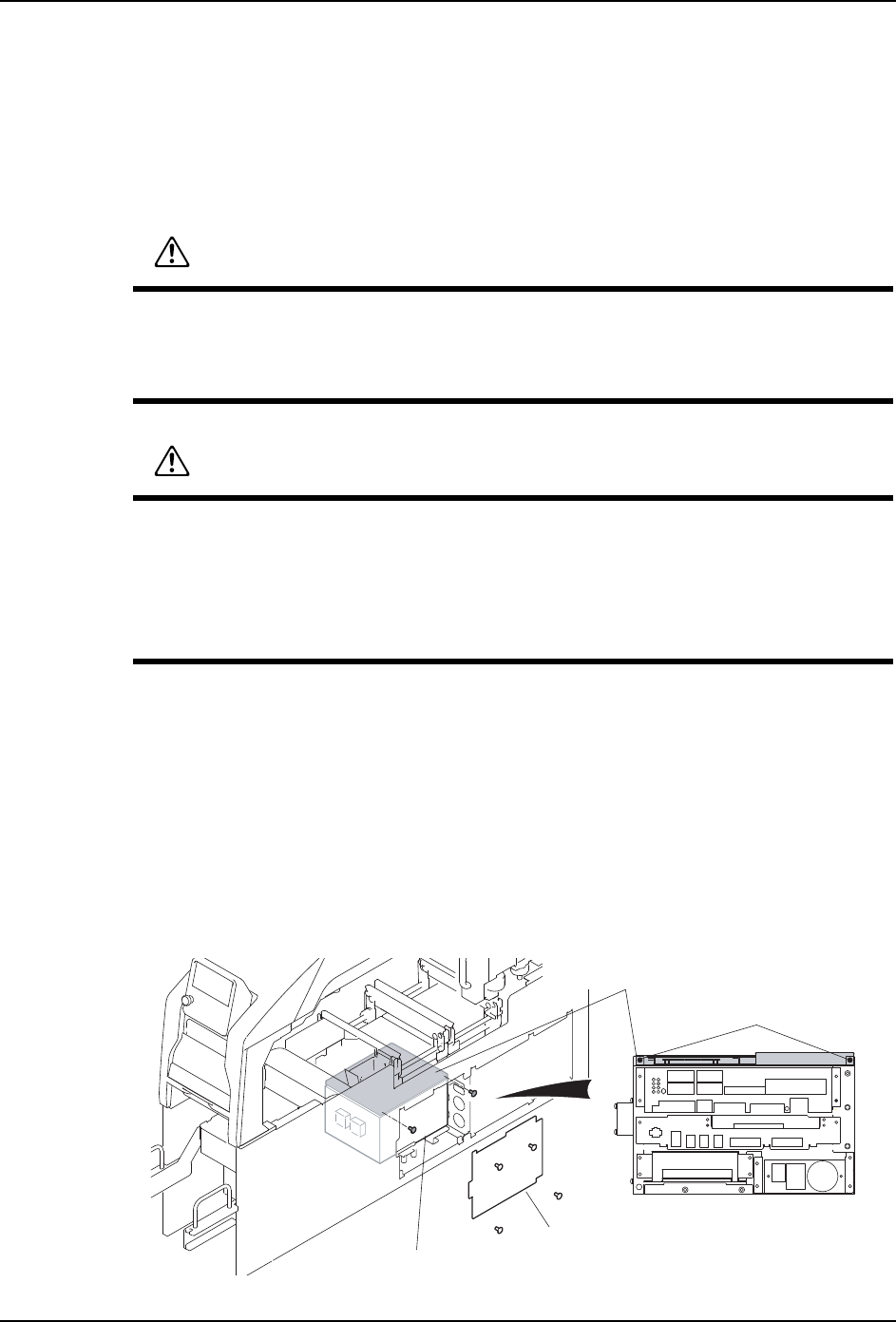

4. 请拆除模组右侧面下部的盖板。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换模组中转电路板的更换操作时，请注意使其他的操作者不要进行插入模组
的操作。有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出中转电路板筋板时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
㧵㧛㧻㧻㨁㨀 㧵㧺
01MEC-0736S
㶎ϱ
Ⲫᵓ
㒘&38ࠊㆅ
㒘Ё䕀⬉䏃ᵓㄟᵓ
7. 部件的更换 MEC-NXTIIc-3.3S
426 NXT IIc 机械手册
5. 请将防静电腕带戴在手腕上。

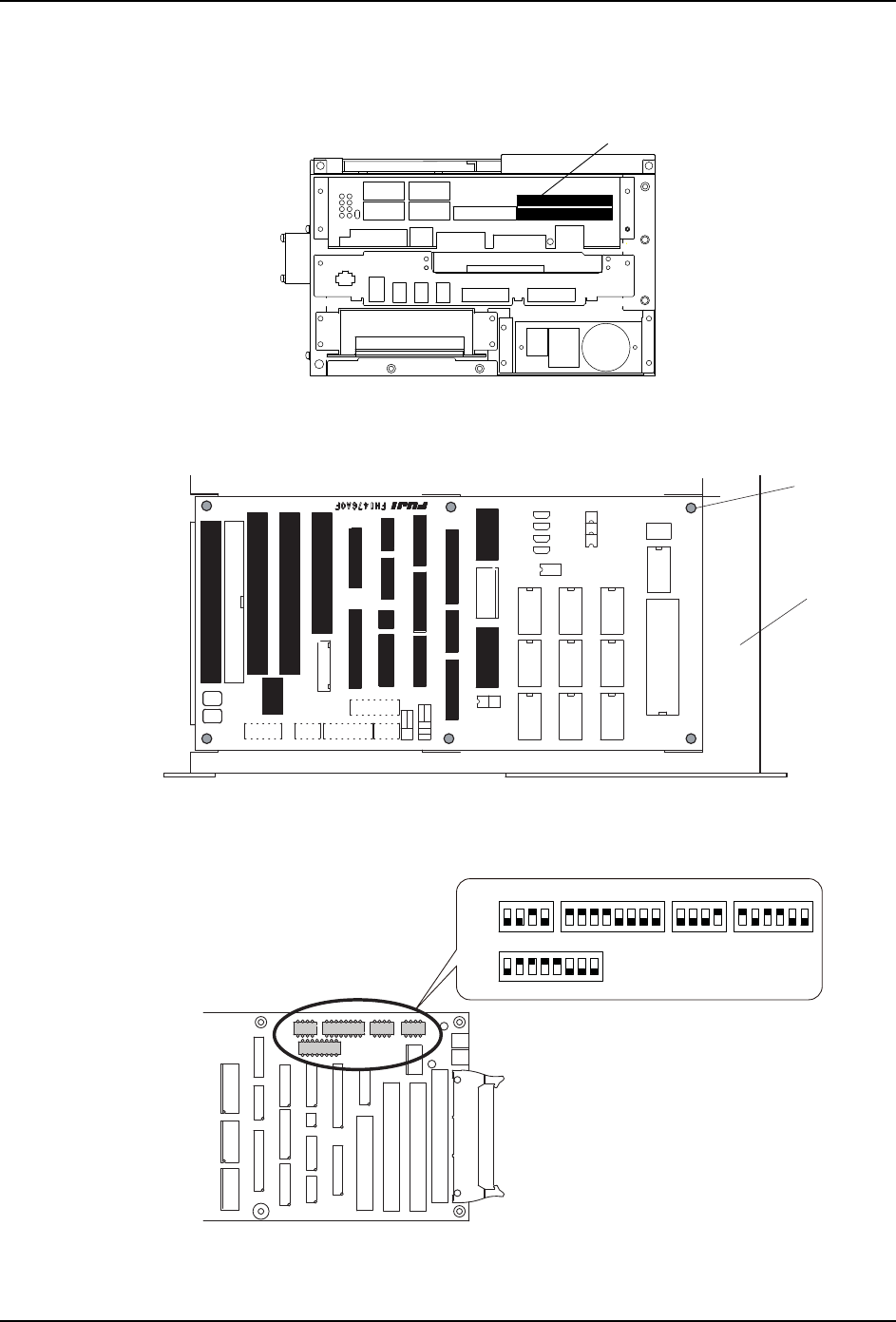

6. 请拆除在 CPU 箱的 DIO 接插头。
7. 请一边拿住连接的导线一边把在 CPU 箱上用 2 个螺丝所固定的中转电路板支架拉出来。
8. 拆除■所显示部分的插头。
9. 请拆除螺丝 （6 个），与支架上面的模组中转电路板进行更换。
10.请确认新的中转电路板的双列直插开关的设定。
11.将新的模组中转电路板托架按照取出时的相反步骤安装到模组本体。
㧵㧛㧻㧻㨁㨀 㧵㧺
01MEC-0775S
DIOᦦ༈
01MEC-0767S
㶎ϱ
ᬃᶊ
01MEC-1243S
⋥ឯᓔ݇
ON
OFF
ON
OFF
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 427
7.7 模组 CPU 箱的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
7.7.1 必要工具
正十字螺丝刀、一字形螺丝刀、六角扳手套件
7.7.2 准备操作
1. 请确认手头是否有收存了各种固有值的软盘，需要使用矩阵数据、料站倾斜数据、模组
相机固有值数据。这个软盘附加在购买机器中。
备注 )在手头没有软盘时，请进行以下操作。
将模组的矩阵数据、模组相机固有值数据保存到 PC 中。另外，请获取模组的料站倾斜
数据。料站倾斜数据在手动模式的 「信息指令」上可以确认。
（详细请参考 「NXT IIc 系统手册」章节的 「信息指令」）。
2. 请获取模组的功能设定的内容。模组功能设定的内容可以在附加软件上确认。详细请参
考 「NXT IIc 系统手册」的 「附加软件」章节的 「机器设定软件」- 「模组单位的功能
设定」。
3. 请从贴装工作头上拆除吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相
一致。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行模组 CPU 箱的更换操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出 CPU 箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装 CPU 箱时，请注意不要夹住电缆。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
