MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 427
7.7 模组 CPU 箱的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
7.7.1 必要工具
正十字螺丝刀、一字形螺丝刀、六角扳手套件
7.7.2 准备操作
1. 请确认手头是否有收存了各种固有值的软盘，需要使用矩阵数据、料站倾斜数据、模组
相机固有值数据。这个软盘附加在购买机器中。
备注 )在手头没有软盘时，请进行以下操作。
将模组的矩阵数据、模组相机固有值数据保存到 PC 中。另外，请获取模组的料站倾斜
数据。料站倾斜数据在手动模式的 「信息指令」上可以确认。
（详细请参考 「NXT IIc 系统手册」章节的 「信息指令」）。
2. 请获取模组的功能设定的内容。模组功能设定的内容可以在附加软件上确认。详细请参
考 「NXT IIc 系统手册」的 「附加软件」章节的 「机器设定软件」- 「模组单位的功能
设定」。
3. 请从贴装工作头上拆除吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相
一致。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行模组 CPU 箱的更换操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出 CPU 箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装 CPU 箱时，请注意不要夹住电缆。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
7. 部件的更换 MEC-NXTIIc-3.3S
428 NXT IIc 机械手册
7.7.3 更换方法
1. 请拆除邻接在右侧的模组的料站托架。（参考 「4.4 料站托架的拆除 / 安装」）
2. 请拉出模组。（参考 「4.1 模组的拉出 / 插入」）
3. 请将主开关 OFF。

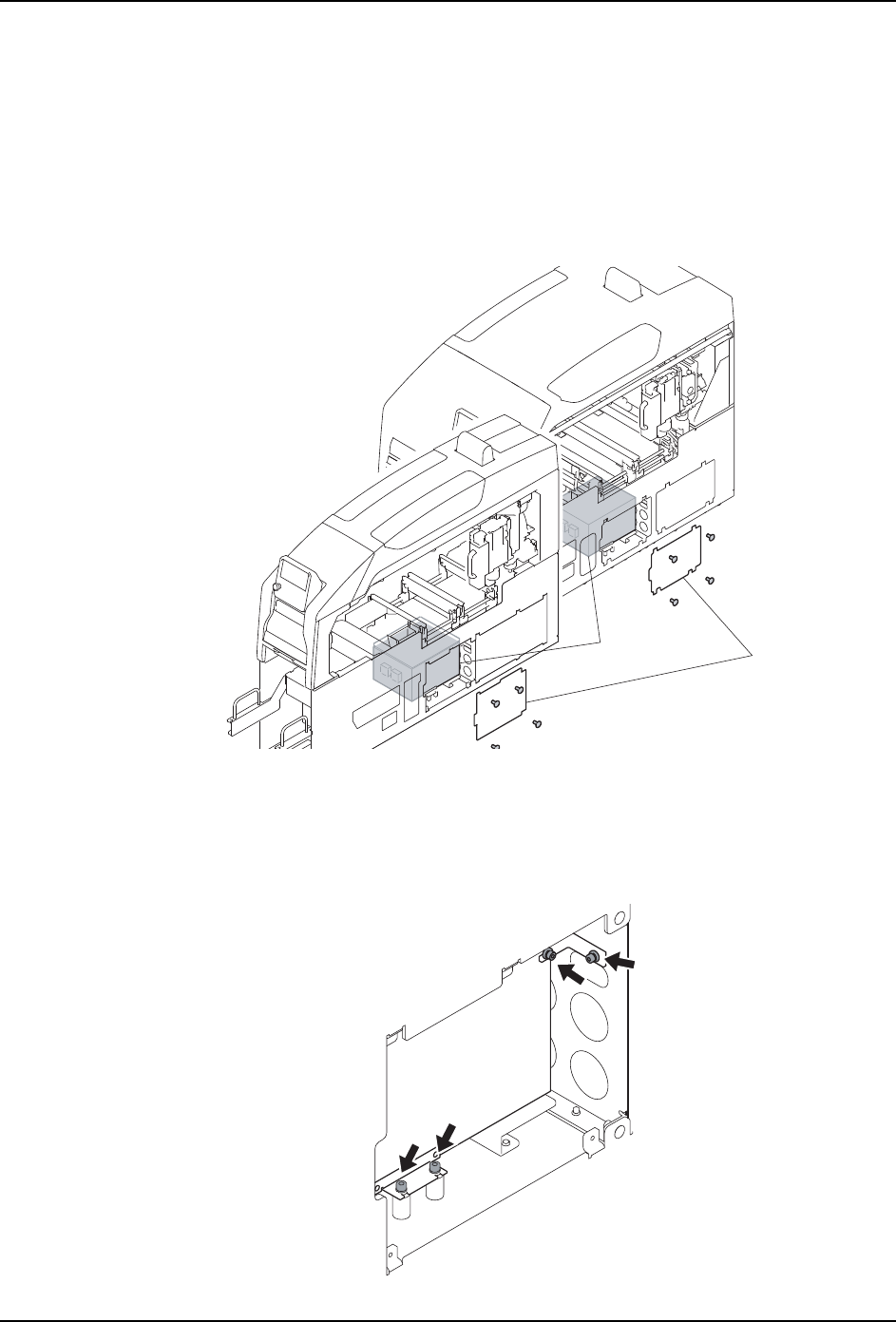

4. 请拆除模组右侧面下部的盖板。
备注 )在模组上安装有侧盖板时请将其拆除。
5. 请将防静电腕带戴在手腕上。
6. M3-2c 模组的时候，请取下 CPU 箱上面的模组中转电路板支架。（详细请参考 「7.6 M3-
2c 模组中转电路板的更换」）
7. 拆除固定CPU箱的螺栓(4个)。
01MEC-0768Sa
Ⲫᵓ
M3-2c㒘
M6-2c㒘
CPUㆅ
01MEC-0769
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 429

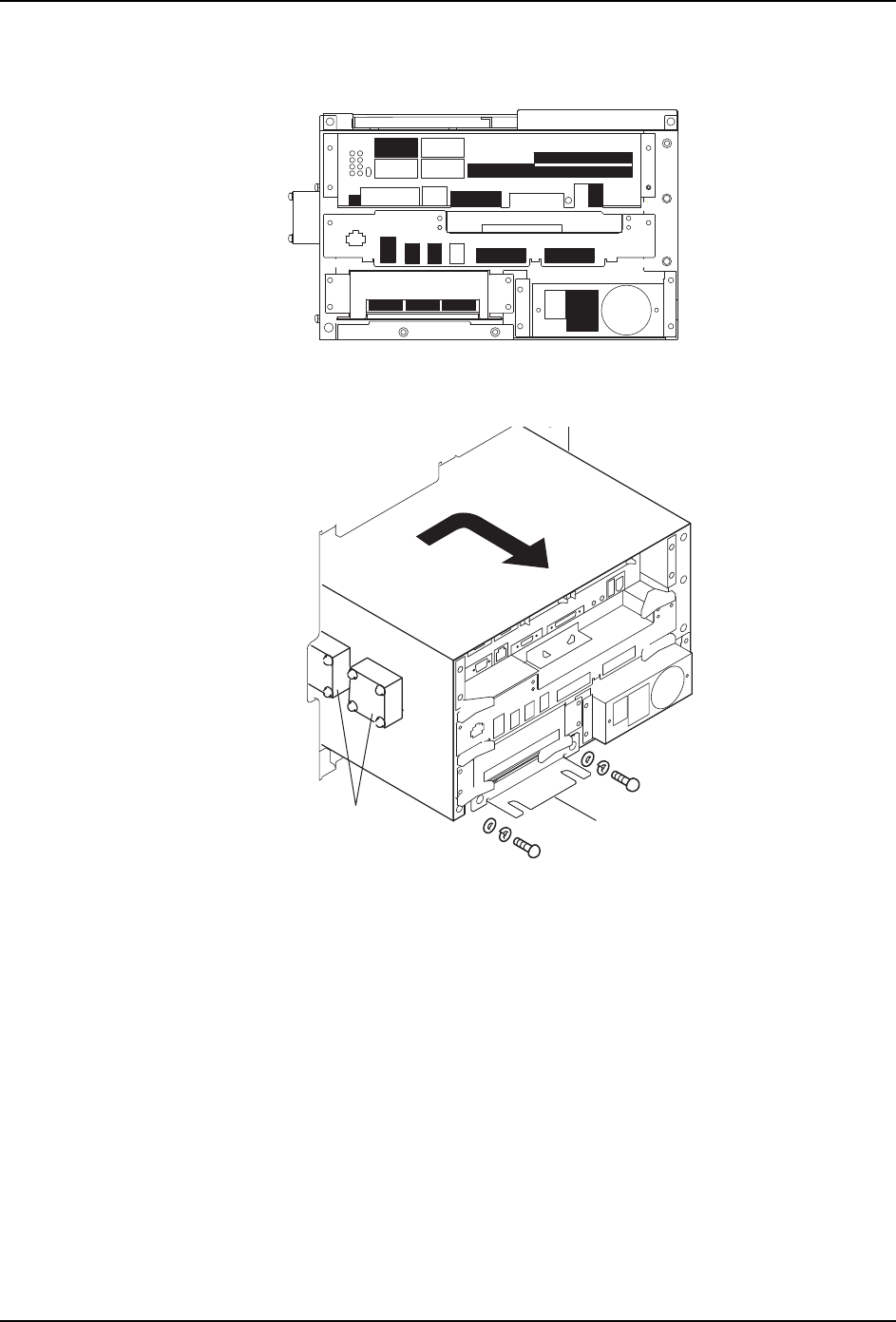

8. 请使用 No.1 尺寸的正十字螺丝刀和一字形螺丝刀，将 CPU 箱的■所显示部分的连接电
线拆去。
9. 请从模组主体中取出 CPU 箱，从 CPU 箱中拆下筋板。请将 CPU 箱向旁边错开后向面前拉
出。
10.以与拆除新的 CPU 箱的相反的步骤安装到模组主体上。
11.请接通电源，确认是否正常地启动。
7.7.4 更换后的各种设定
更换 CPU 箱后需要请进行各种固有值的登录以及模组功能设定。详细请参考 「6.9 模组 CPU
箱电池的更换」的步骤 2 以后的操作。
㧵㧛㧻㧻㨁㨀 㧵㧺
01MEC-0770
㧵㧛㧻
㧻㨁㨀 㧵㧺
01MEC-0771S
ㄟᵓ
