7. 部件的更换 MEC-NXTIIc-3.3S 444 NXT IIc 机械手册 7.11.4 更换后的各种设定 更换 CPU 箱后需要以下操作。 a. 网络的设定 b. 机器应用软件的安装 c. 修正值文件的发送 （仅仅在更换 CPU 箱内的存储卡时） 备注 )将旧的 CPU 箱中的存储卡换到新的 CPU 箱中时，没有必要发送修正值文件。 1. 打开电源后显示出网络的设定画面 。请输入预先记录的数值。详细请 参考 「NXT IIc …
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 443
6. 拆除固定 CPU 箱的螺栓 （2 根）。
7. 拆除■所显示部分的插头。
8. 将存储卡电路板的存储卡从旧的 CPU 箱中取出，插入到新的 CPU 箱中去。（参照 「7.12
基座 CPU 箱内的电路板的更换」）
9. 将 CPU 箱旋转 90 度后从基座中取出。然后从 CPU 箱上拆下筋板。
备注 )2M-2c 基座时，没有必要改变 CPU 箱的朝向。
10.以拆除新的 CPU 箱的相反的步骤安装到基座上。
11.请接通电源、确认是否正常启动。
01MEC-0784
PANEL LINK
LAN
RS232CCUNET
BAT
5
6
7
8
1
2
RGB IN
USB
DIO
UART1-4
1394PO
01MEC-0785
01MEC-0786Sa
1
2
&38ㆅ
ㄟᵓ
7. 部件的更换 MEC-NXTIIc-3.3S
444 NXT IIc 机械手册
7.11.4 更换后的各种设定
更换 CPU 箱后需要以下操作。
a. 网络的设定
b. 机器应用软件的安装
c. 修正值文件的发送 （仅仅在更换 CPU 箱内的存储卡时）
备注 )将旧的 CPU 箱中的存储卡换到新的 CPU 箱中时，没有必要发送修正值文件。
1. 打开电源后显示出网络的设定画面。请输入预先记录的数值。详细请参考 「NXT IIc 安
装手册」的 「安置」章节的 「网络设定」。
2. 请安装与模组相同版本的机器应用软件。详细请参考 「NXT IIc 系统手册」的 「附加软
件」章节的 「机器设定软件」- 「机器控制用软件的更新」。
3. 请修正值文件发送到模组。详细请参考 「NXT IIc 系统手册」的 「附加软件」章节的
「机器设定软件」- 「发送修正值文件到模组」。
备注 )也请参考 「附加软件操作手册」( 在线手册 ) 的 「机器应用软件的安装」「机上 PAM
测定」的项目。
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 445
7.12 基座 CPU 箱内的电路板的更换
需要 CPU 箱内的 CPU 电路板以及 PC 卡电路板的时候，可以按电路板单位更换。
7.12.1 必要工具
十字螺丝刀、六角扳手套件
7.12.2 准备操作
1. 更换 CPU 电路板的时候，请进行 「7.11.2 准备操作」中记载的操作。
2. 请拉出左侧的 2 个模组。背靠背的时候，请拆除邻接在右侧的模组。（参考 「4.1 模组
的拉出 / 插入」「4.2 模组的拆除 / 安装」）)
3. 请把主开关 OFF。

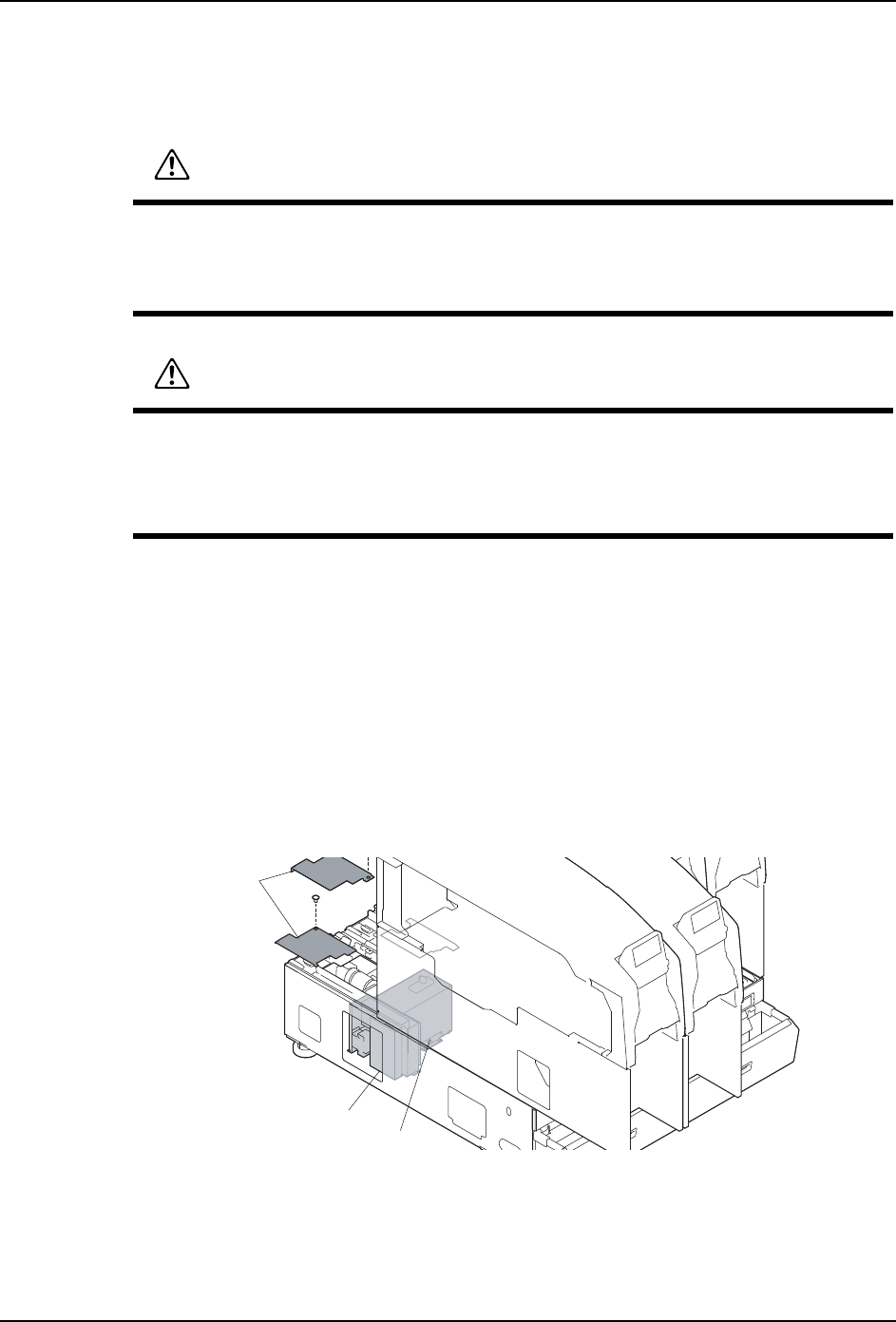

4. 请拆除螺丝，取下盖板。
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换电路板的操作时，请注意使其他的操作者不要进行插入模组的操作。有手
指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·在连接插头时，请确认插头名称注意不要错误。
·在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
01MEC-0773S
Ⲫᵓ
ᑻࠊㆅ
&38ㆅ
