7.13.5 基座用风扇 <4M-2c 基座 >
1. 将主电源开关 OFF。背靠背的时候，请拆除邻接在右侧的模组。（参照 「4.2 模组的拆
除 / 安装」）
2. 拧下螺丝 (4 根 )， 拆除模组背面的盖板。
备注 )没有必要拆除螺丝。
插图是 4M-2c 基座，2M-2c 基座也进行同样操作。
3. 请拆下插座后将风扇与盖板一起从基座中卸下。
4. 请拆除螺丝，将风扇从支架上取下后进行更换。
5. 请按照与拆除相反的步骤安装风扇。
警告
更换作业请必须在切断电源后进行。
01MEC-0753S
㶎ϱ
亢
Ⲫᵓ
01MEC-0754Sa
Ⲫᵓ
亢
7. 部件的更换 MEC-NXTIIc-3.3S
458 NXT IIc 机械手册
7.14 真空泵控制箱的更换
7.14.1 必要工具
十字螺丝刀、六角扳手套件
警告
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
ⳳぎ⋉ࠊㆅ
ⳳぎ⋉ࠊㆅ
01MEC-0941S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 459

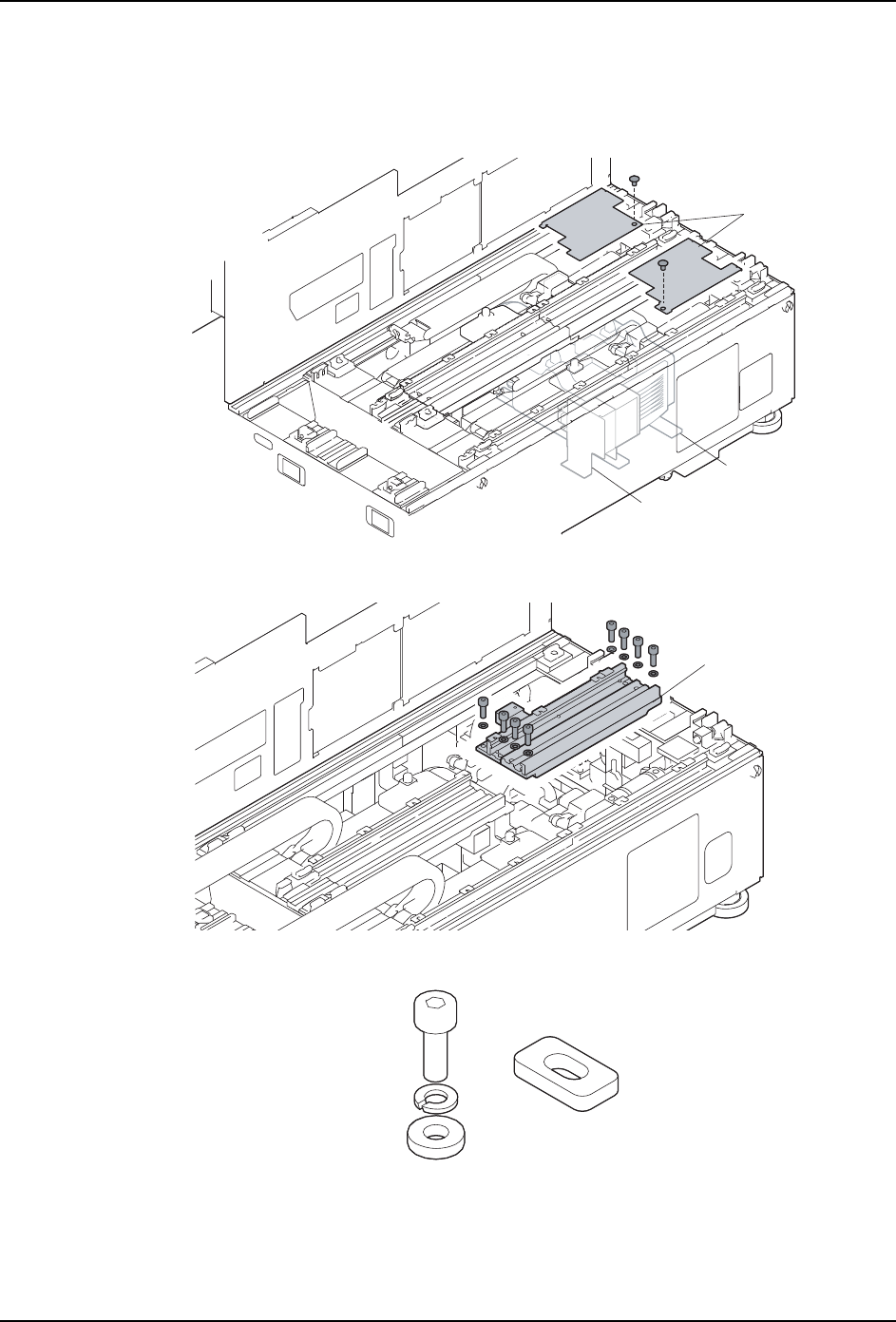

7.14.2 4M-2c 基座的更换方法
1. 请拆除真空泵上的 2 个模组，将主电源开关 OFF。
2. 拆下螺丝，取下盖板。
3. 请拆除螺栓 （10 根），取下基座后侧的模组 3，4 之间的平板。
4. 请准备附属品的电缆托架承座的定位治具 （2 个）。
01MEC-0942S
Ⲫᵓ
ⳳぎ⋉
ࠊㆅ
ⳳぎ⋉
01MEC-0778S
ᑇᵓ
01MEC-0943
