10.请以与拆除新的真空泵控制箱相反的步骤安装到基座上。

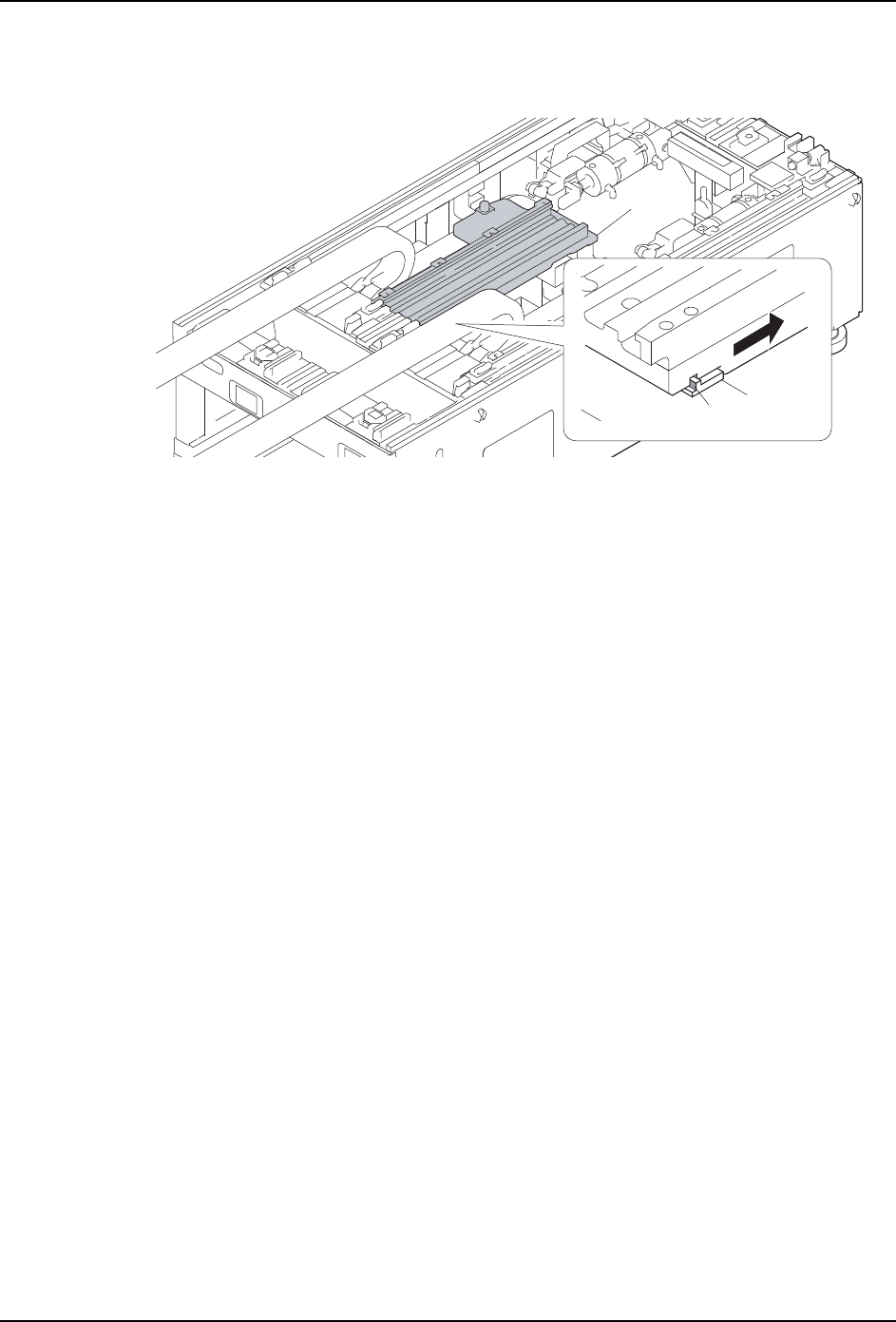

11.请一边向后方按压基座前侧的平板，一边用螺栓固定。
12.请按压电缆托架承座抵住定位治具，用螺栓固定。
13.请拆除定位治具 （2 处）。
14.请安装基座后侧的平板和盖板。
01MEC-0954S
ᑇᵓ
ᇚᑇᵓय़ԣ䖭Ͼ䴶
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 465
7.15 料站基座 DC 电源的更换
更换料站基座 DC 电源时，请预先拆除料站托架。
7.15.1 必须工具
十字螺丝刀、六角扳手套件
7.15.2 M3-2c 模组的时候
1. 将主电源开关 OFF。
2. 拆下螺丝 (3 根 )，从料站基座上拆下 DC 电源盖罩。
3. 取下连接在 DC 电源上的插座。
警告
·在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·在连接插头时，请确认插头名称注意不要错误。

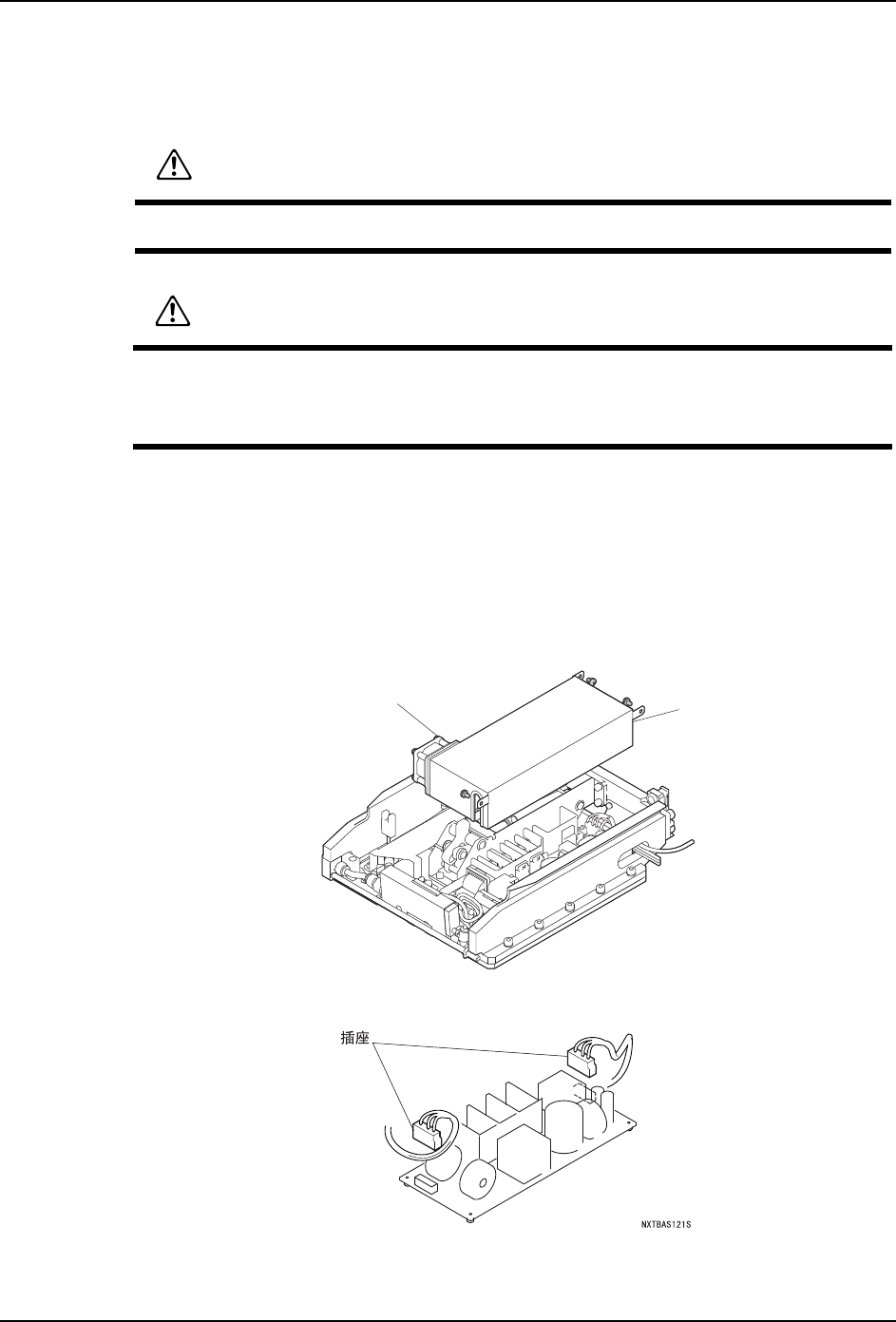

Ⲫ㔽
亢
01MEC-0787S
7. 部件的更换 MEC-NXTIIc-3.3S
466 NXT IIc 机械手册
4. 拆下螺丝 (4 根 )，从料站基座上拆除 DC 电源并更换。
7.15.3 M6-2c 模组的时候
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，从料站基座上拆下 DC 电源盖罩。
3. 取下连接在 DC 电源上的插座。
4. 拆下螺丝 (4 根 )，从料站基座上拆除 DC 电源并更换。
亢
01MEC-1026Sa
Ⲫ㔽
