NXT-IIc 机械手册.pdf - 第500页
MEC-NXTIIc-3.3S 7. 部件的更换 NXT IIc 机械手册 475 7.18 模组侧盖板安装 / 拆除 为了安全起见， 在机器的两个侧面安装有侧盖板。 请仅仅对在基座上左右端所配置的 模组安 装侧盖板。 ·侧盖板的安装 / 卸下操作， 模组处于基座上、 MCU 上的任何一个地方都可以进行。 ·因为安装盖板的螺丝和安全开 关插座相重合 , 在基座上进行侧盖板的安装 / 卸下 时，有必要将模组处于稍微拉出 一些的状态。 7.…
7. 部件的更换 MEC-NXTIIc-3.3S
474 NXT IIc 机械手册

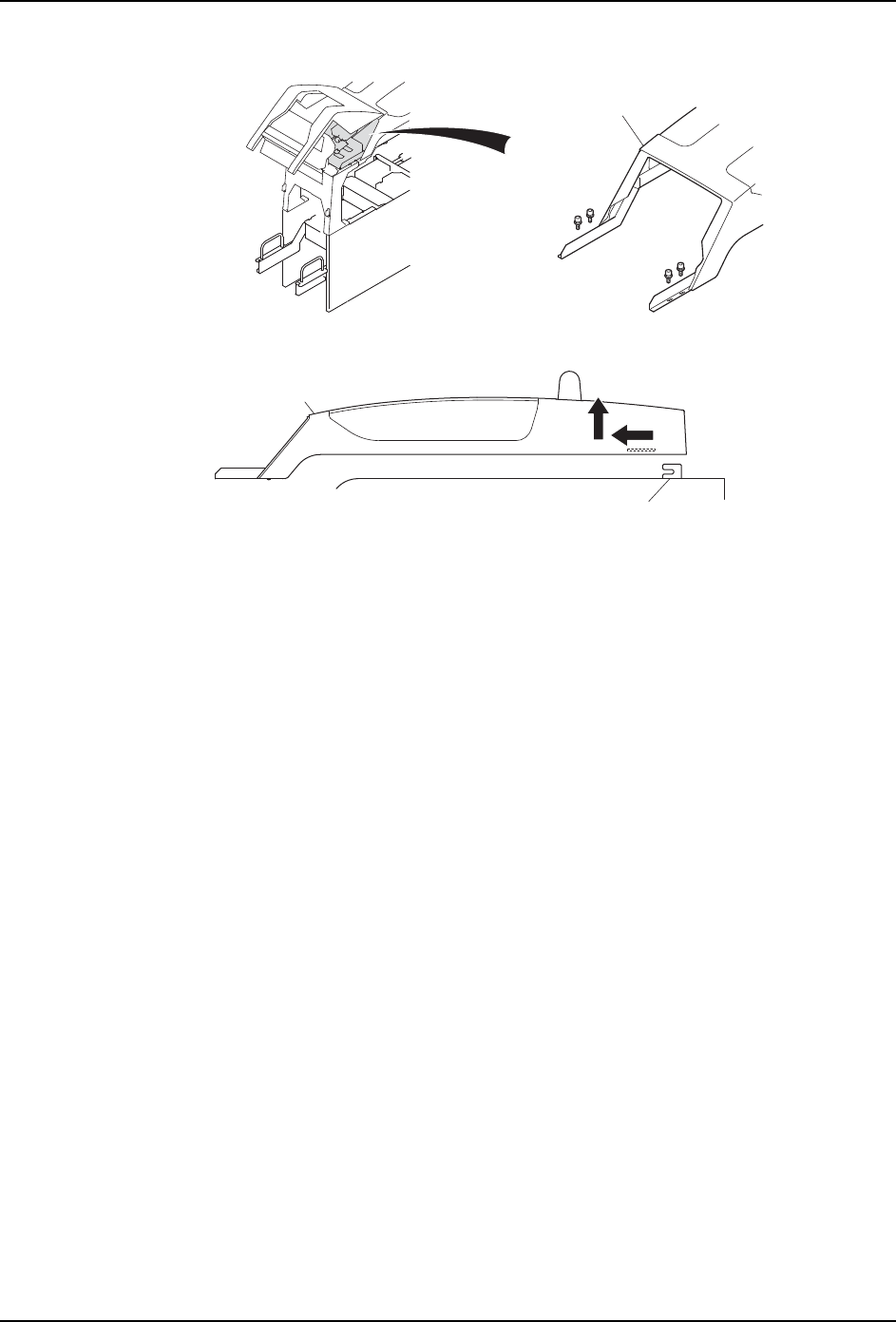

5. 请拆除顶盖罩的固定螺栓 (4 处 )。
6. 请拆除顶盖罩 . 顶盖罩用挂钩固定 , 请向前方滑动后抬起。
01MEC-0814S
乊Ⲫ㔽
01MEC-0815S
ᣖ䩽
乊Ⲫ㔽
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 475
7.18 模组侧盖板安装 / 拆除
为了安全起见，在机器的两个侧面安装有侧盖板。请仅仅对在基座上左右端所配置的模组安
装侧盖板。
·侧盖板的安装 / 卸下操作，模组处于基座上、MCU 上的任何一个地方都可以进行。
·因为安装盖板的螺丝和安全开关插座相重合 , 在基座上进行侧盖板的安装 / 卸下
时，有必要将模组处于稍微拉出一些的状态。
7.18.1 必须工具
十字螺丝刀、六角扳手套件
7.18.2 安装方法
1. 在基座上安装侧盖板的时候，请将模组稍微拉出一些。
2. 将侧盖板抵住模组侧面，一边支撑盖板使其不要落下，一边用六角板手将六角螺栓临时
固定。
3. 使用螺丝刀，将盖板下部的螺丝拧紧。
4. 将全部的六角螺栓紧固。
5. 插入模组，请确认侧盖板和基座上的安全开关的连接确实无误。
7.18.3 拆除方法
1. 在基座上卸下侧盖板时，请将模组稍微拉出一些。
2. 使用六角螺丝刀，拆除盖板下部的螺丝。
注意 )不能拆除侧盖板上的安全开关插头。
3. 一边支撑盖板使其不要落下，一边用六角扳手拆除六角螺栓。
4. 将侧盖板从模组上拆下。
01SET-0279S
ջⲪᵓ
ᦦ༈ㄟᵓ
݁㾦㶎ᷧ
㶎ϱ
7. 部件的更换 MEC-NXTIIc-3.3S
476 NXT IIc 机械手册
7.19 料站托架 · 基座之间插座的更换
万一分解料站托架 · 基座部分的时候，请按照下述要点组装插座。
7.19.1 必须工具
六角扳手套件
7.19.2 M3-2c 模组的时候
1. 将主电源开关 OFF。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0716S
ᦦӊ
կ᭭ᠬᶊ
᭭キᑻ
ᦦӊ
