MEC-NXTIIc-3.3S 7. 部件的更换 NXT IIc 机械手册 477 7.19.3 M6-2c 模组的时候 1. 将主电源开关 OFF，切断机器的电 源。 2. 在托架和托架基座上的图示位置上 有用于布线的组合插座。 3. 万一产生有必要拆除插座而分解插 座后，在复原时请对齐侧面的识别线装上插座。 01MEC-1 109S 䖲ᦦᑻ˄ᠬᶊջ˅ 䖲ᦦᑻ˄կ᭭ᑇৄᑻջ˅
7. 部件的更换 MEC-NXTIIc-3.3S
476 NXT IIc 机械手册
7.19 料站托架 · 基座之间插座的更换
万一分解料站托架 · 基座部分的时候，请按照下述要点组装插座。
7.19.1 必须工具
六角扳手套件
7.19.2 M3-2c 模组的时候
1. 将主电源开关 OFF。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-0716S
ᦦӊ
կ᭭ᠬᶊ
᭭キᑻ
ᦦӊ
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 477
7.19.3 M6-2c 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
01MEC-1109S
䖲ᦦᑻ˄ᠬᶊջ˅
䖲ᦦᑻ˄կ᭭ᑇৄᑻջ˅
7. 部件的更换 MEC-NXTIIc-3.3S
478 NXT IIc 机械手册
7.20 料盘单元 -LT· 基座之间插座的更换
万一分解料盘单元 -LT· 基座部分插座的时候，请按照下述要点组装插座。
7.20.1 必要工具
六角扳手套件
7.20.2 更换方法
1. 将主电源开关 OFF。

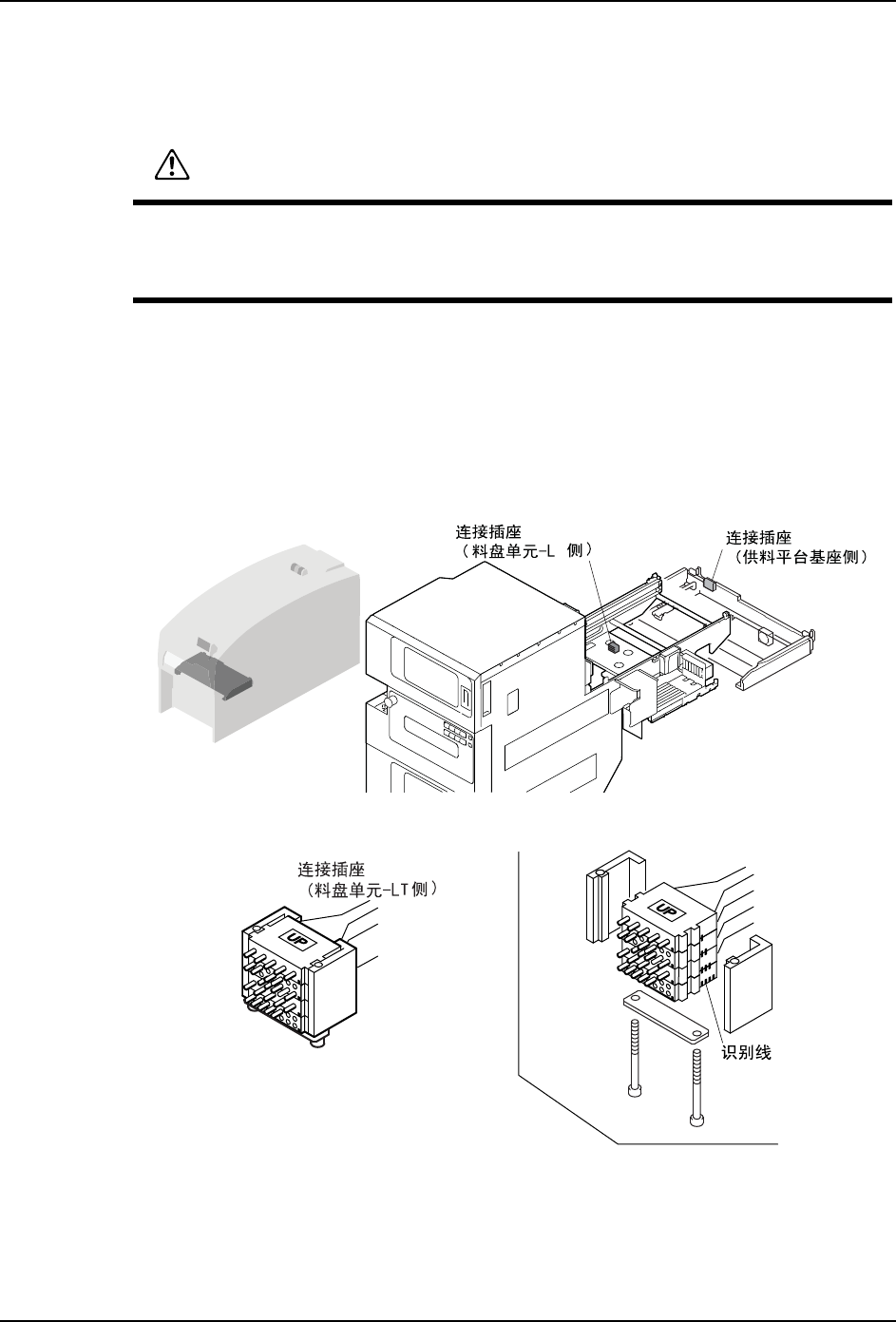

2. 在料盘单元 -LT 和料站基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-1217S
7
01MEC-0237S
