2. 机器构成和功能说明 MEC-NXTIIc-3.3S 26 NXT IIc 机械手册 H02/H02F 工作头 H02/H02 F 工作头上只能安装 2 个吸嘴， 可以对应广范围尺寸的元件。 在使用这个工作头时， 需要同时搭载相应的吸嘴置放台 。 H04/H04S/H04SF 工作头 H04/H04S/H04SF 工作头上 最大能安装 4 个吸嘴， 可 以对应从小型 元件到中型元件 的贴装。 在 使用这个工作头时，需要同时搭 载对应…
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 25
2.2.5 贴装工作头
贴装工作头起着从供料器吸取元件后贴装到电路板上的作用。本公司准备了与安装的元件
种类相匹配的多种贴装工作头，可以方便地在各自模组之间进行更换和搭载。在贴装工作头
上，作为选项，有支撑销吸取爪的工作头和元件侧面识别功能的工作头。

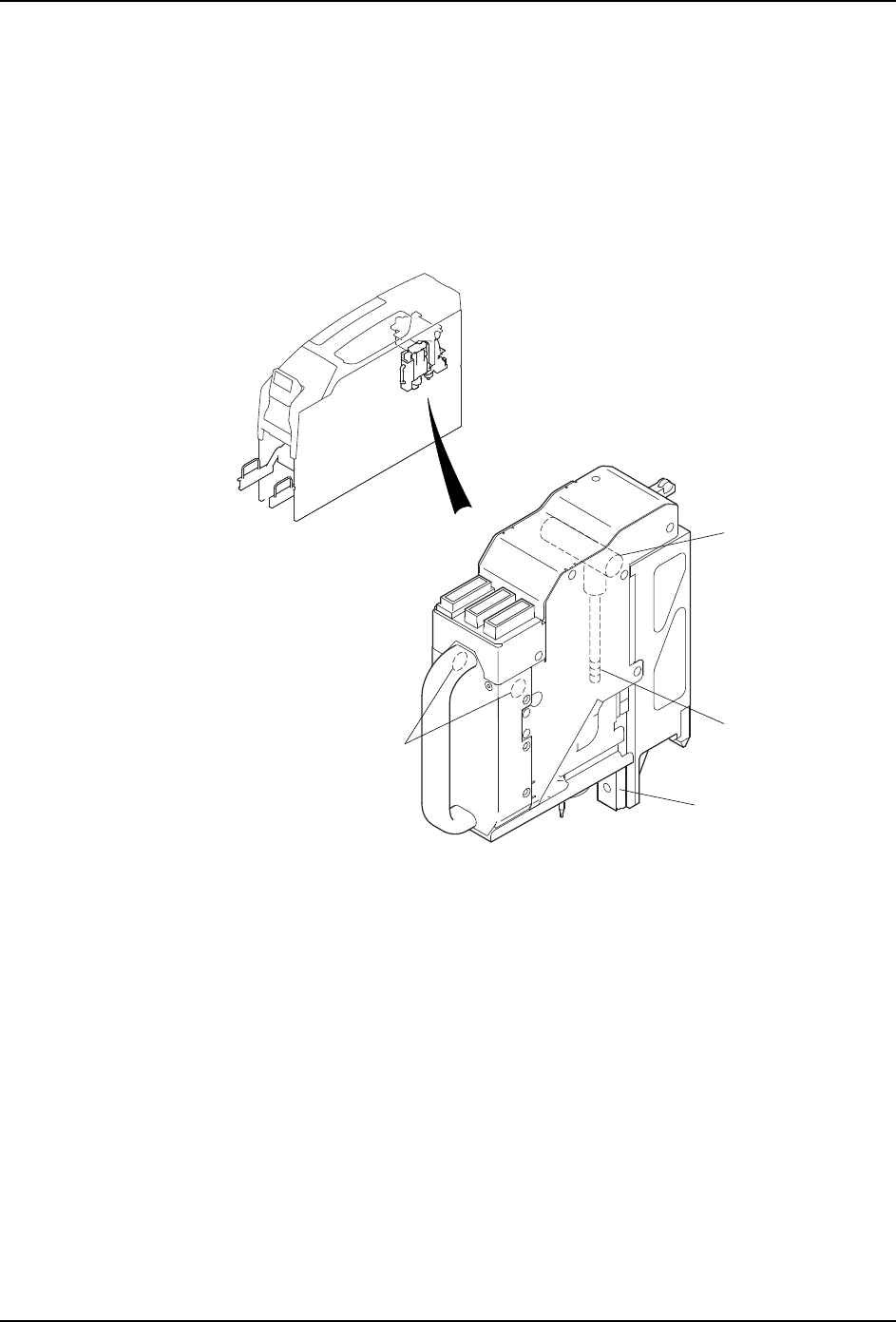

H01 工作头
H01 工作头上只能安装 1 个吸嘴，可以对应广范围尺寸的元件。在使用这个工作头时，需要
同时搭载相应的吸嘴置放台。
01MEC-0673Sb
⬉∴
ⳳぎ䖛Ⓒ఼
=䕈ϱᴚ
+Ꮉ༈!
=䕈ᇐ䔼
2. 机器构成和功能说明 MEC-NXTIIc-3.3S
26 NXT IIc 机械手册

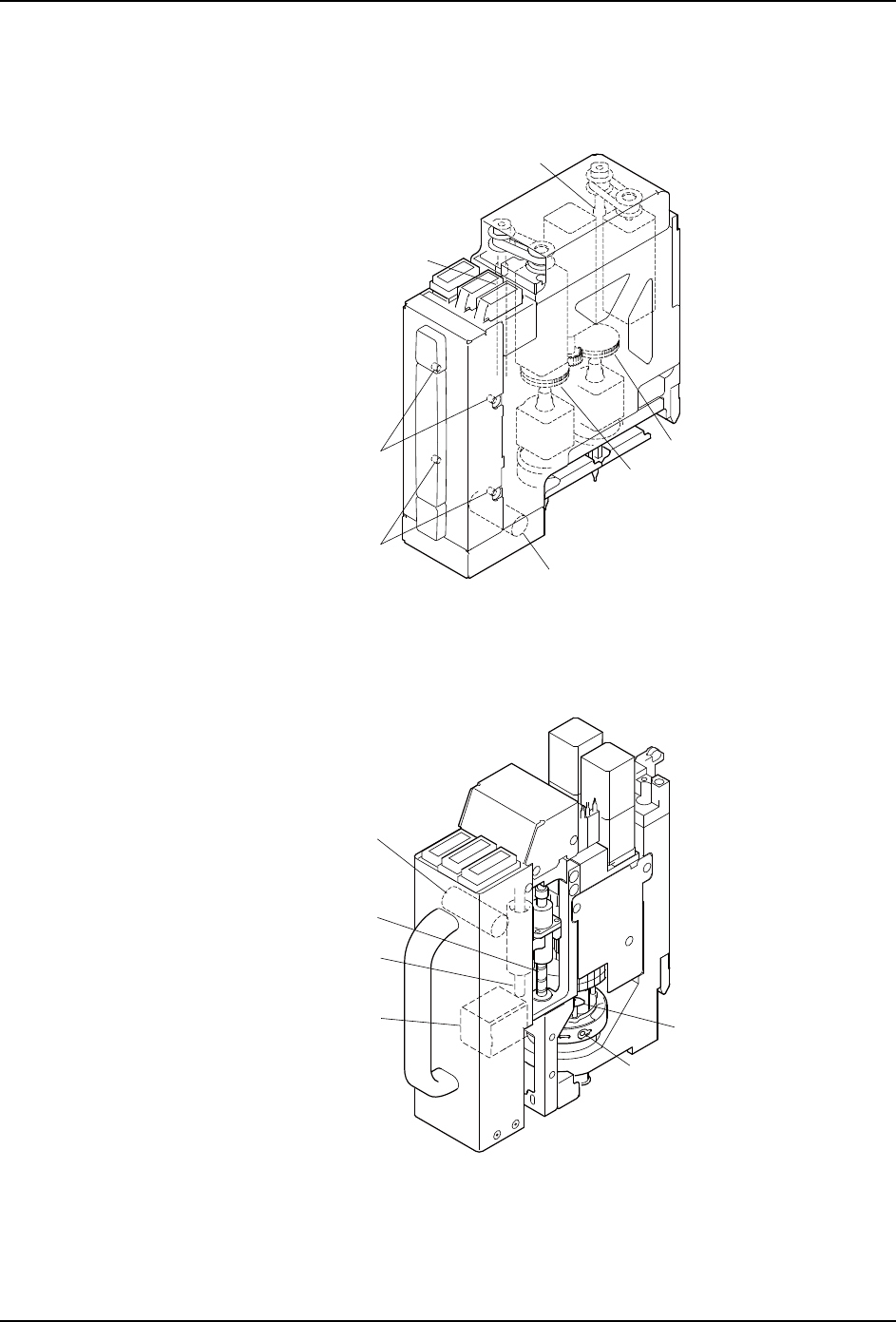

H02/H02F 工作头
H02/H02F 工作头上只能安装 2 个吸嘴，可以对应广范围尺寸的元件。在使用这个工作头时，
需要同时搭载相应的吸嘴置放台。
H04/H04S/H04SF 工作头
H04/H04S/H04SF 工作头上最大能安装 4 个吸嘴，可以对应从小型元件到中型元件的贴装。在
使用这个工作头时，需要同时搭载对应的吸嘴置放台。
30MEC-0006Sa
⭫⊖
ⵕグ䗽┚ಞ
=䖪┐⨖ѓᵼ
++)ᐛ֒ཪ!
4䖪喵䖤
=䖪┐⨖ѓᵼ
ⵕグ䗽┚ಞ
4䖪喵䖤
01MEC-0856Sa
ᵰỦ䰶
=䖪ሲੇ䖪
↛䘑傢䗴
㸺H04/H04S/H04SF ᐛ֒ཪ㸼
⭫⊖
=䖪┐⨖ѓᵼ
ⵕグ䗽┚ಞ
MEC-NXTIIc-3.3S 2. 机器构成和功能说明
NXT IIc 机械手册 27

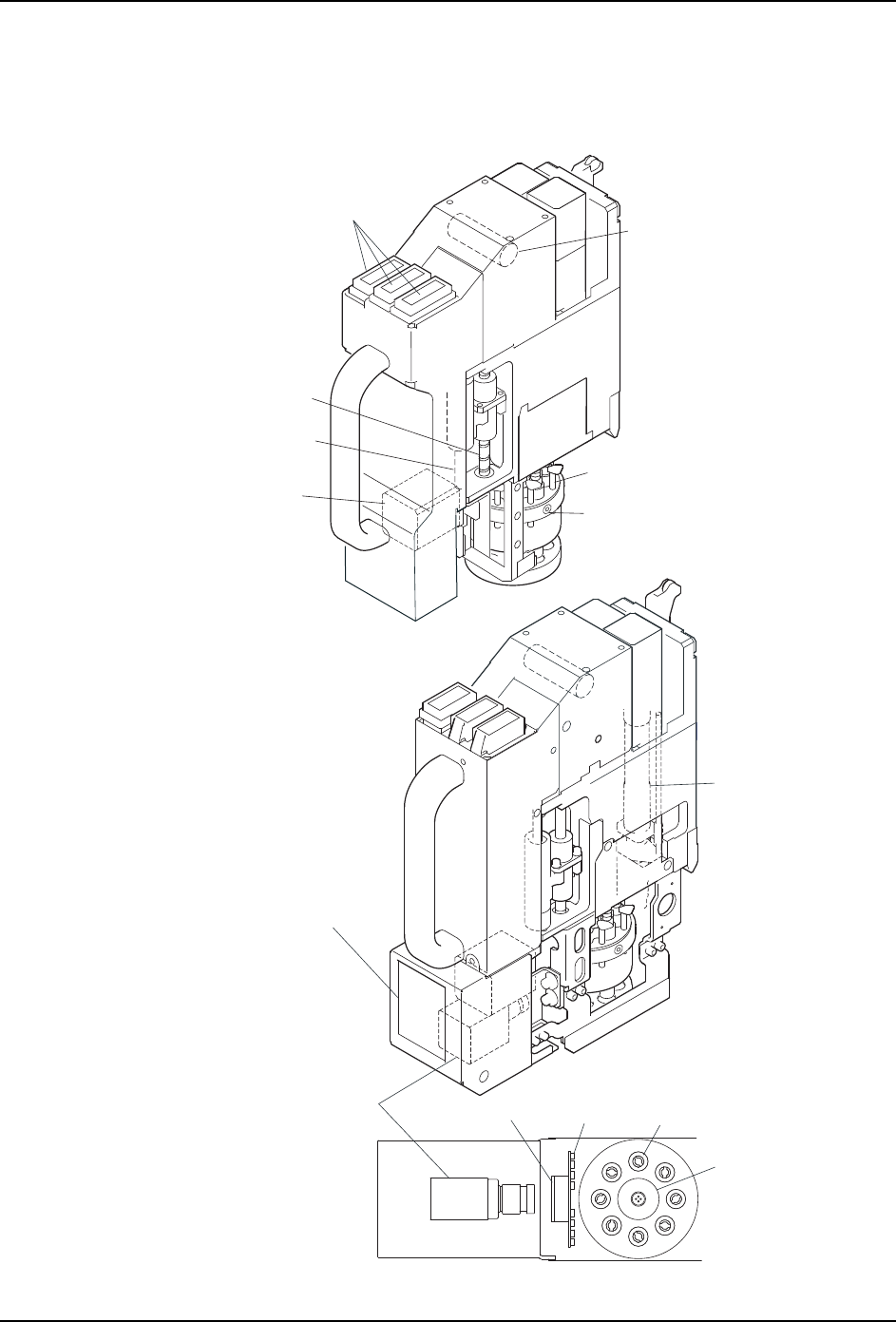

H08 工作头、H08Q 工作头
H08 工作头上最多可安装 8 个吸嘴。适合于小型元件的高速贴装。另外，相应的吸嘴置放台
类型与 H12HS 通用。带元件侧面识别功能的 H08Q 工作头称为 H08Q 工作头。
0(&6F
ᦦ༈
⎆ᰒ⼎ሯ
Ⳍᴎ
ễ䬰
/('
ఈ༈
㉬㒌
ᬃᩥ䫔প⟾˄䗝乍˅
ᴎẄ䯔
=䕈ᇐ䕈
ᴎẄ䯔偅ࡼ⫼偀䖒
⬉∴
=䕈⒮⦴ϱᴚ
ⳳぎ䖛Ⓒ఼
˘+
Ꮉ༈˚
˘+4
Ꮉ༈˚
