MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 485

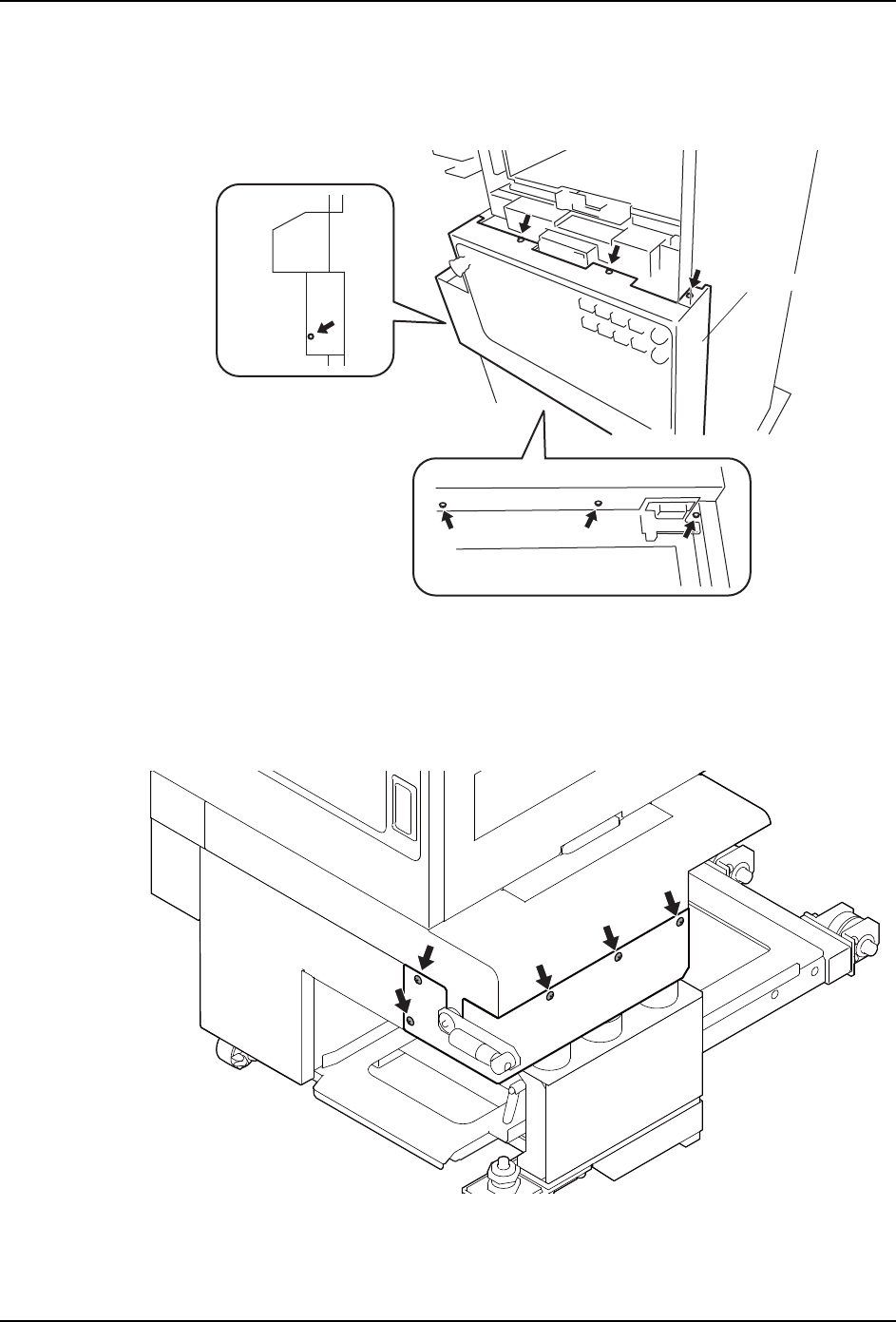

正面盖板
1. 请打开上部正面门和下部正面门。
2. 请从正面盖板的上下及左侧面上拆下安装螺丝 （7 个）。
3. 请拉出正面盖板到跟前。
4. 拆除各种导线接插件。
下部盖板 （右侧）
1. 请拆下安装螺栓 （5 个），拆下下部盖板 （右侧）。
ࠡⲪᵓ
01MEC-0478S
30MEC-0454
7. 部件的更换 MEC-NXTIIc-3.3S
486 NXT IIc 机械手册

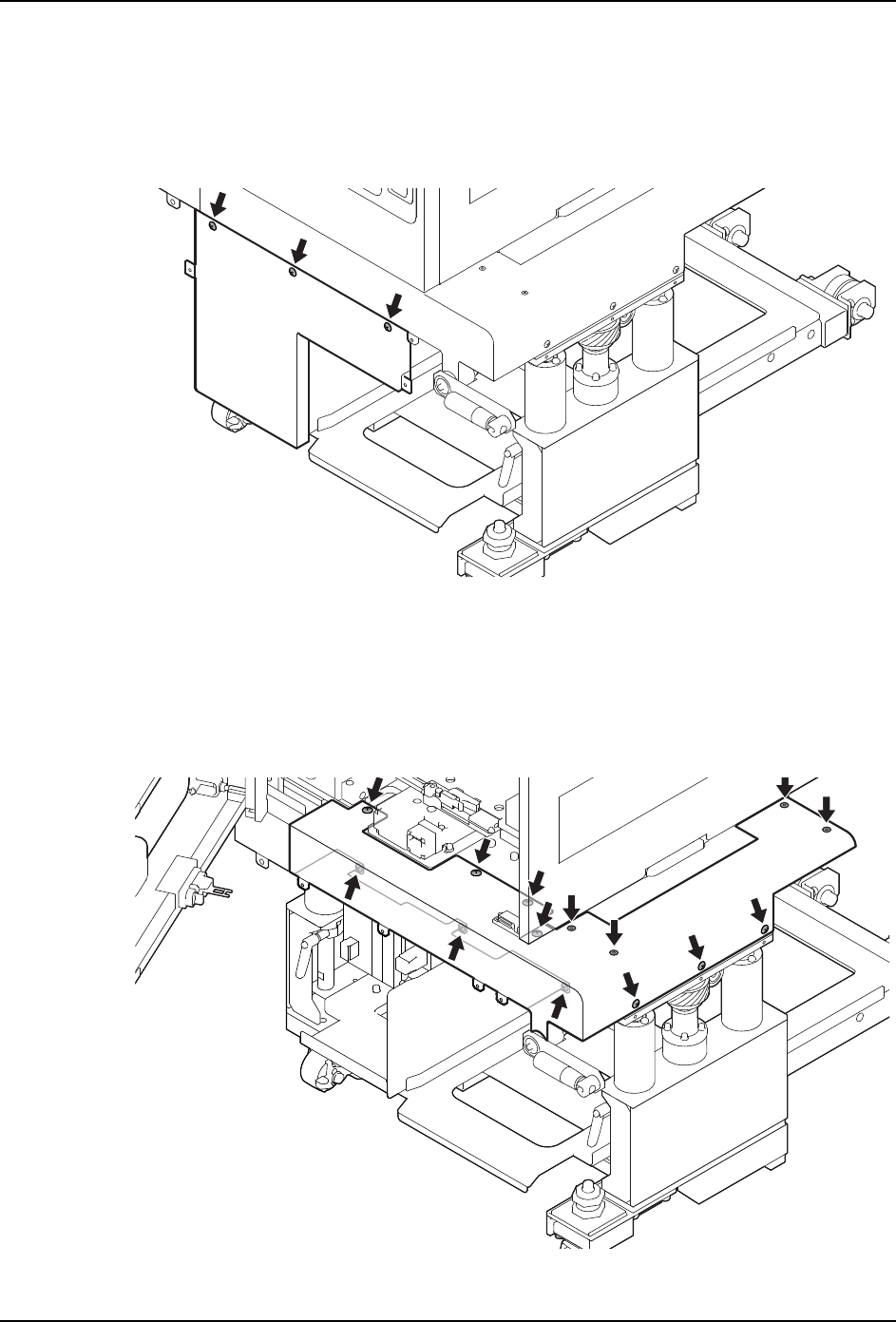

下部盖板 （前侧）
1. 请拆下下部盖板 （左侧）。
2. 拆下下部盖板 （右侧）。
3. 拆下安装螺栓 （3 个），拆下下部盖板 （前侧）。
下部盖板
1. 请拆下下部盖板 （左侧）。
2. 拆下下部盖板 （右侧）。
3. 拆下下部盖板 （前侧）。
4. 拆下下部盖板的安装螺丝 （14 个）。
5. 拉出下部盖板到跟前。
30MEC-0455
30MEC-0456
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 487

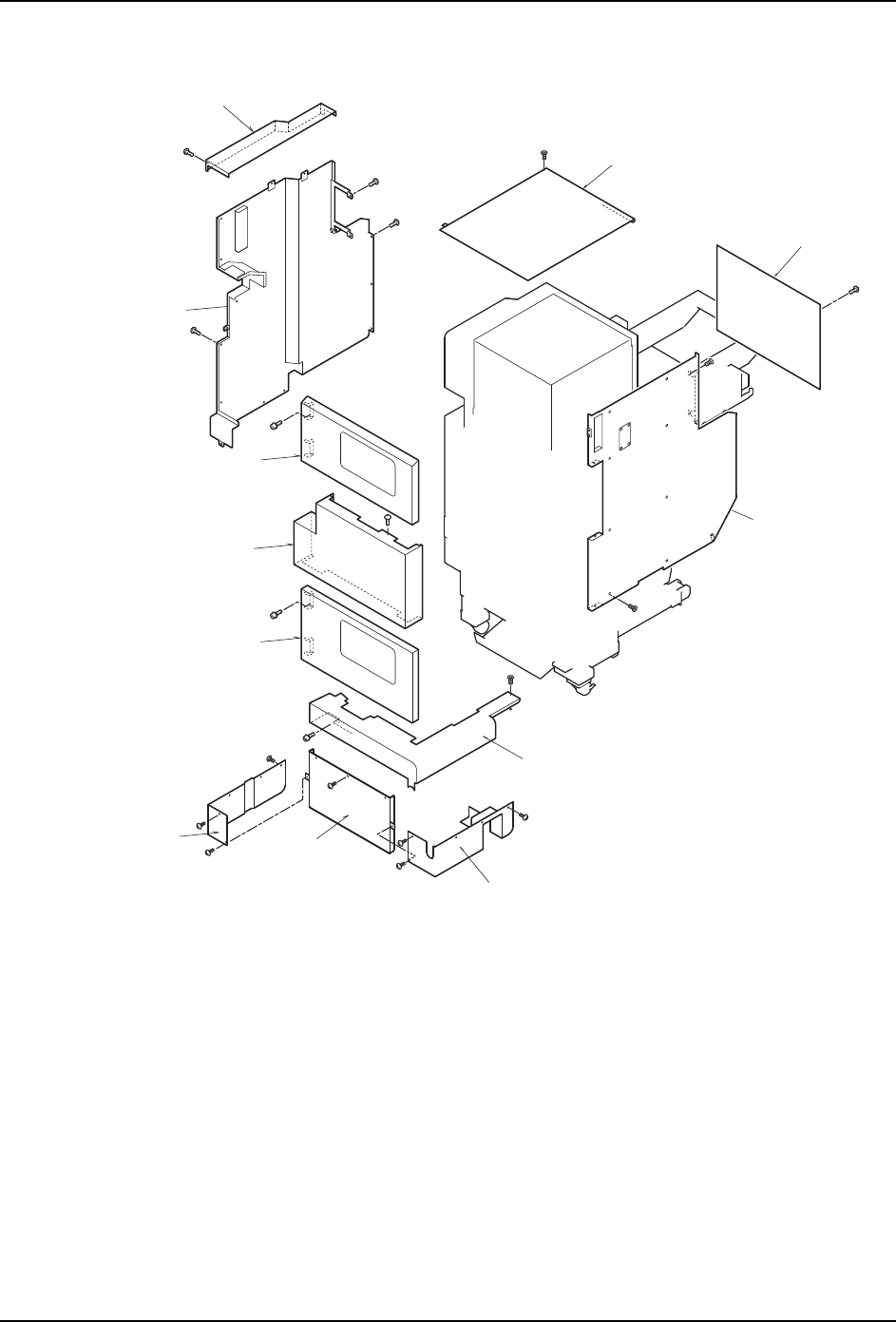

7.21.3 料盘单元 -LT （废料带箱外置型）盖板的构成部件
1. 顶盖板 （左侧） 7. 正面盖板
2. 顶盖板 8. 正面下部门
3. 后盖板 9. 下部盖板 （左侧）
4. 侧盖板 （右侧） 10. 下部盖板 （前侧）
5. 侧盖板 （左侧） 11. 下部盖板 （右侧）
6. 上部正面门 12. 下部盖板
8
2
3
4
12
11
9
10
7
6
5
1
30MEC-0283
