7. 部件的更换 MEC-NXTIIc-3.3S 488 NXT IIc 机械手册 7.21.4 取出方法 侧盖板 （左侧） 1. 取出后盖板。 2. 取出顶盖板 （左侧） 。 3. 取出底盖板 （左侧） 。 警告 料盘单元 -LT 盖板的取出 · 安装必须在料盘单元 -LT 从机器本体取出的状态下进行。 30MEC-0285S ৢⲪᵓ 30MEC-0284S 乊Ⲫᵓ 㧔 Ꮊջ 㧕 ԢⲪᵓ Ꮊջ 01MEC-0465S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 487
7.21.3 料盘单元 -LT （废料带箱外置型）盖板的构成部件
1. 顶盖板 （左侧） 7. 正面盖板
2. 顶盖板 8. 正面下部门
3. 后盖板 9. 下部盖板 （左侧）
4. 侧盖板 （右侧） 10. 下部盖板 （前侧）
5. 侧盖板 （左侧） 11. 下部盖板 （右侧）
6. 上部正面门 12. 下部盖板
8
2
3
4
12
11
9
10
7
6
5
1
30MEC-0283
7. 部件的更换 MEC-NXTIIc-3.3S
488 NXT IIc 机械手册
7.21.4 取出方法
侧盖板 （左侧）
1. 取出后盖板。
2. 取出顶盖板 （左侧）。
3. 取出底盖板 （左侧）。
警告
料盘单元 -LT 盖板的取出 · 安装必须在料盘单元 -LT 从机器本体取出的状态下进行。
30MEC-0285S
ৢⲪᵓ
30MEC-0284S
乊Ⲫᵓ㧔Ꮊջ㧕
ԢⲪᵓᎺջ
01MEC-0465S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 489

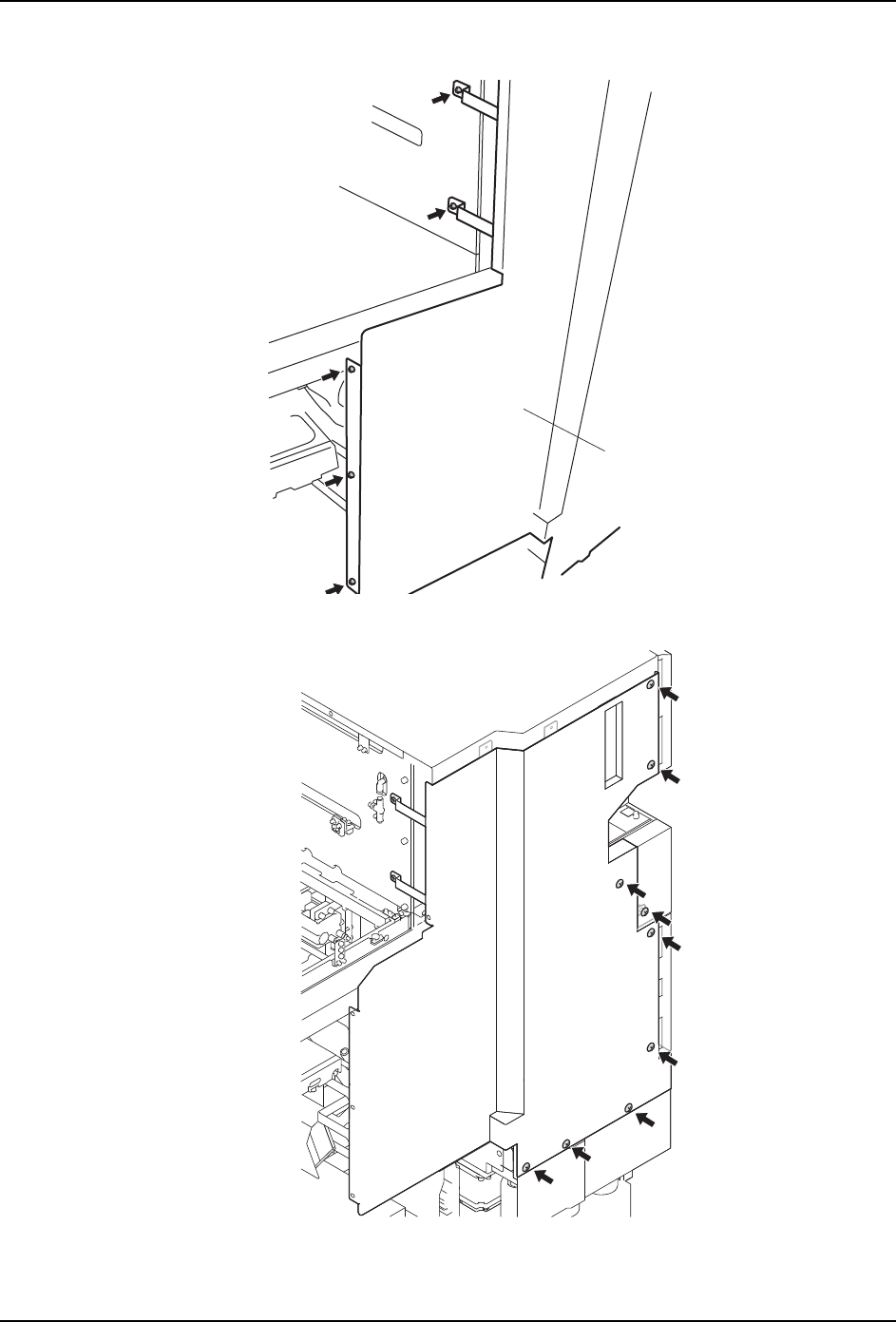

4. 从单元后面取出侧盖板 （左侧）的安装螺钉 （5 根）。
5. 取出安装螺钉 （9 根）后，取出侧盖板 （左侧）。
30MEC-0286S
ջⲪᵓ㧔Ꮊջ㧕
30MEC-0287
