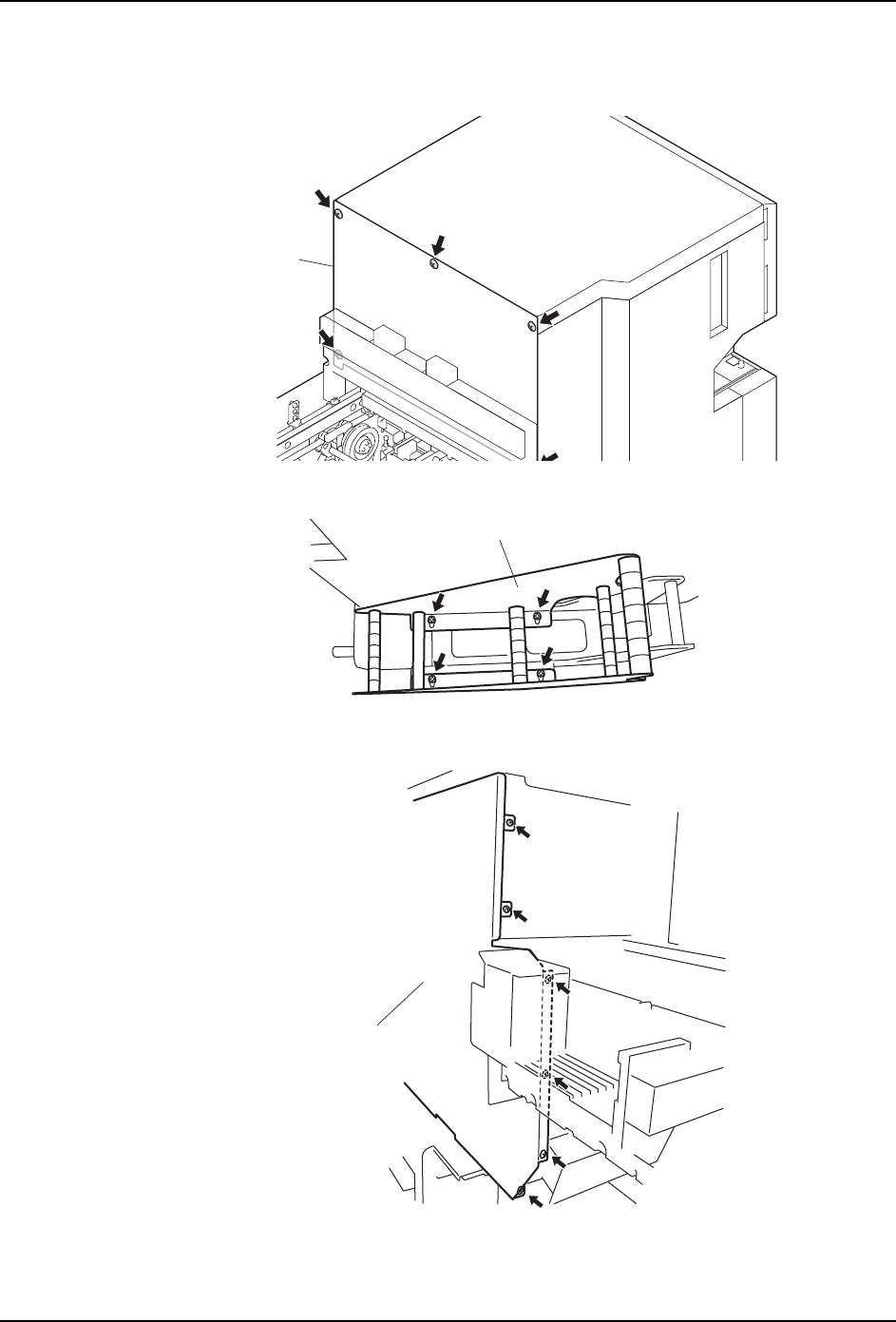

7.21.4 取出方法
侧盖板 （左侧）
1. 取出后盖板。
2. 取出顶盖板 （左侧）。
3. 取出底盖板 （左侧）。
警告
料盘单元 -LT 盖板的取出 · 安装必须在料盘单元 -LT 从机器本体取出的状态下进行。
30MEC-0285S
ৢⲪᵓ
30MEC-0284S
乊Ⲫᵓ㧔Ꮊջ㧕
ԢⲪᵓᎺջ
01MEC-0465S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 489
4. 从单元后面取出侧盖板 （左侧）的安装螺钉 （5 根）。
5. 取出安装螺钉 （9 根）后，取出侧盖板 （左侧）。
30MEC-0286S
ջⲪᵓ㧔Ꮊջ㧕
30MEC-0287
7. 部件的更换 MEC-NXTIIc-3.3S
490 NXT IIc 机械手册
侧盖板 （右侧）
1. 取出后盖板。
2. 侧盖板 （右侧）上安装有料斗型料带托架时，请取出料斗型料带托架。
3. 从单元的后面取出侧盖板 （右侧）的安装螺钉 （6 根）。
ৢⲪᵓ
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-0469S
30MEC-0288S
⌟Ⲫᵓ㧔েջ㧕
