7. 部件的更换 MEC-NXTIIc-3.3S 492 NXT IIc 机械手册 前盖板 1. 从前盖板的上下或者左侧面取出安 装螺钉。 2. 将前盖板向前拉出。 3. 取出各种导线的接插件。 ࠡⲪᵓ 01M E C - 0 4 78 S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 491

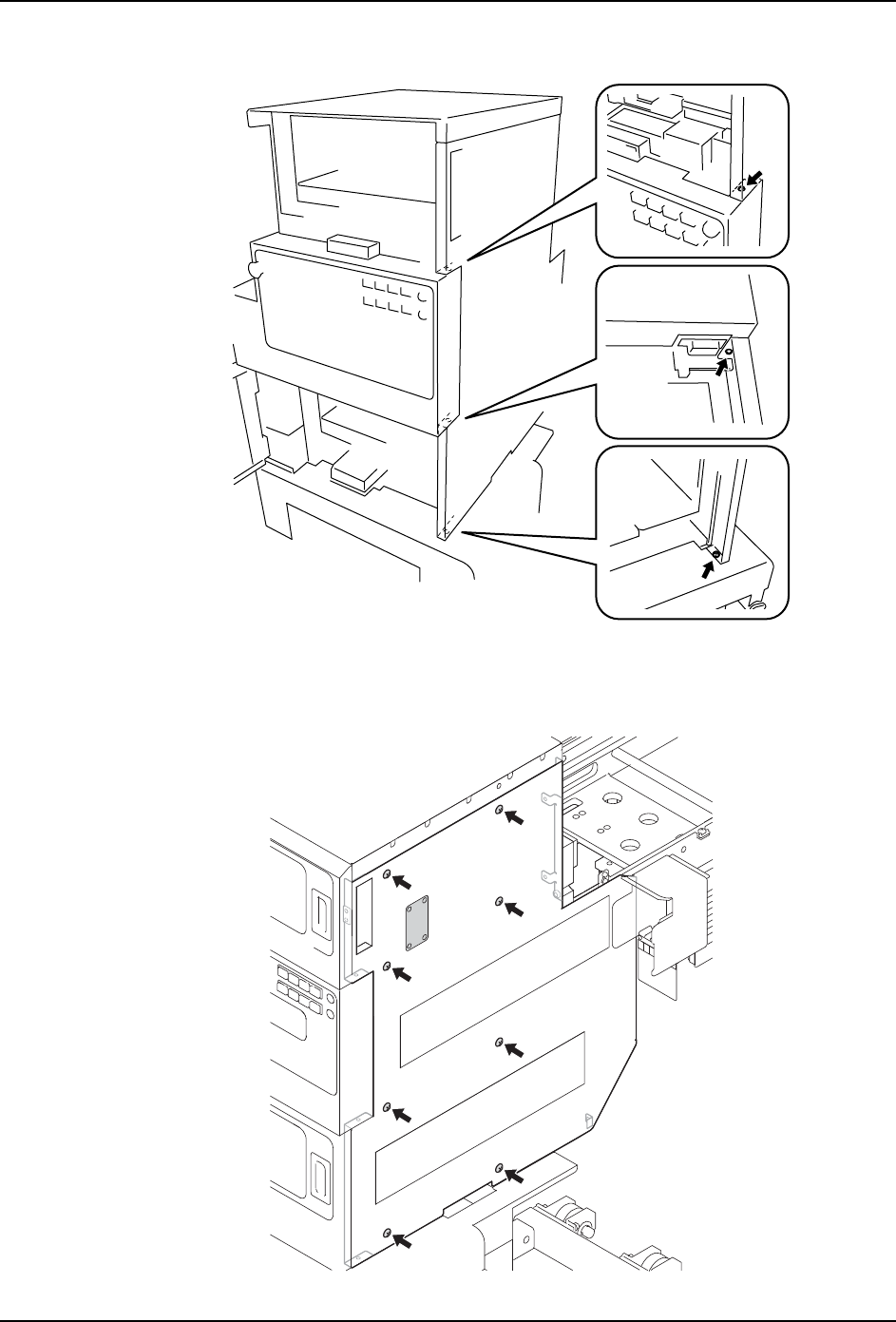

4. 取出下图所示的侧盖板 （右侧）的安装螺钉 （3 处）。
5. 取出安装螺钉 （8 根）后，取出侧盖板 （右侧）。
备注 )不需要取出检修盖 （图中灰色部分）。
01MEC-0471
30MEC-0289
7. 部件的更换 MEC-NXTIIc-3.3S
492 NXT IIc 机械手册
前盖板

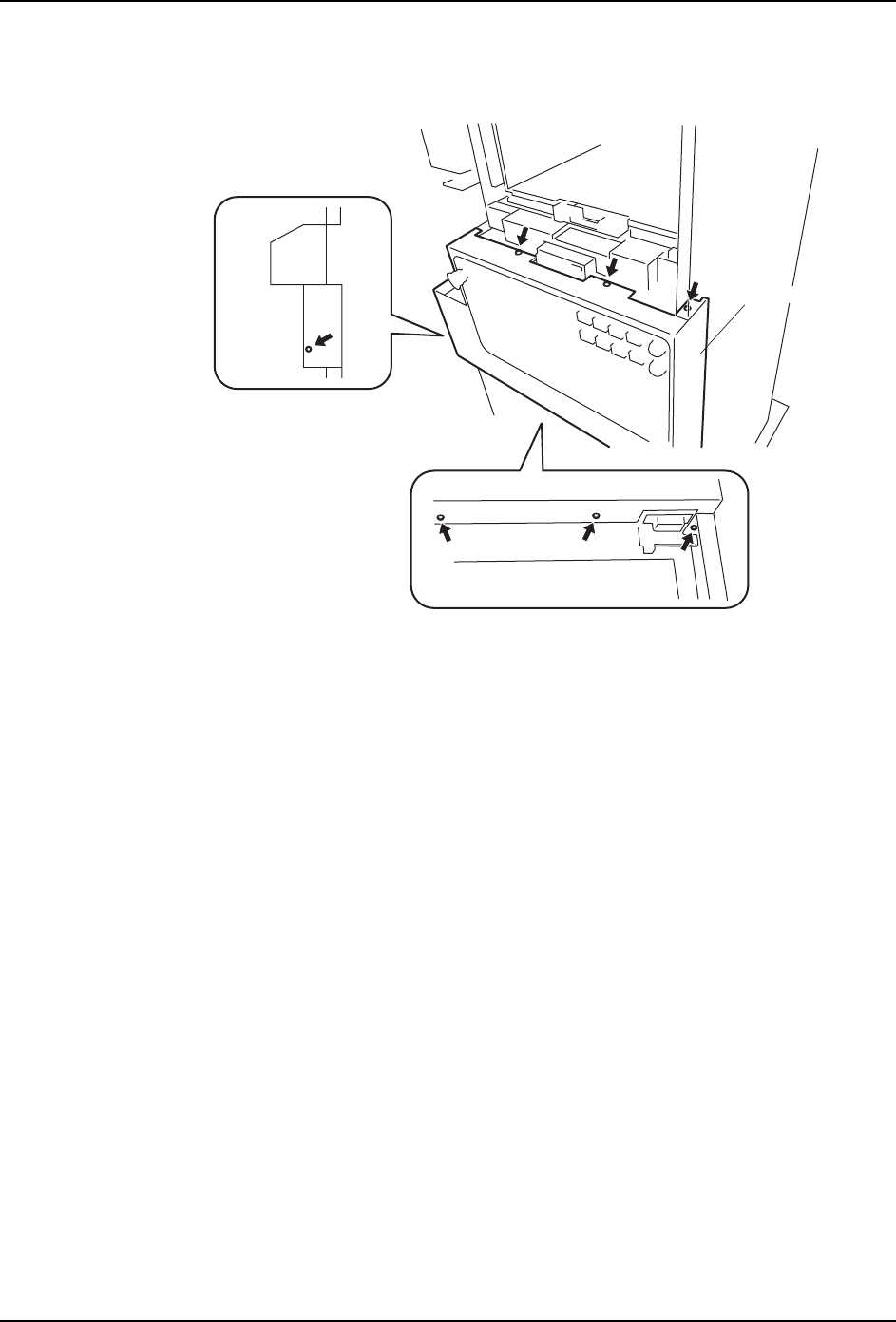

1. 从前盖板的上下或者左侧面取出安装螺钉。
2. 将前盖板向前拉出。
3. 取出各种导线的接插件。
ࠡⲪᵓ
01MEC-0478S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 493
低盖板
1. 取出低盖板 （左侧）。
2. 取出低盖板 （右侧）。
3. 取出低盖板 （前侧）。
ԢⲪᵓᎺջ
01MEC-0465S
ϟⲪᵓ㧔েջ㧕
01MEC-0474S
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
