7. 部件的更换 MEC-NXTIIc-3.3S
494 NXT IIc 机械手册
4. 取出低盖板的安装螺钉 （8 根）。
5. 将低盖板向前拉出。
ԢⲪᵓ
01MEC-0476S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 495
7.22 料盘单元 -LTC· 基座之间插座的更换
7.22.1 必要工具
六角扳手一套
7.22.2 更换方法
万一分解料盘单元 -LTC· 基座部分插座的时候，请按照下述要点组装插座。
1. 将主电源开关 OFF。
2. 在料盘单元 -LTC 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
01MEC-1218S
᭭キᑻջ
᭭Ⲭऩܗ/7&
01MEC-0523S
䆚߿㒓
䖲ᦦᑻ˄᭭Ⲭऩܗ/7&ջ˅
7. 部件的更换 MEC-NXTIIc-3.3S
496 NXT IIc 机械手册
7.23 拆下料盘单元 -LTC 盖板
7.23.1 必要工具
十字螺丝刀、六角扳手套件

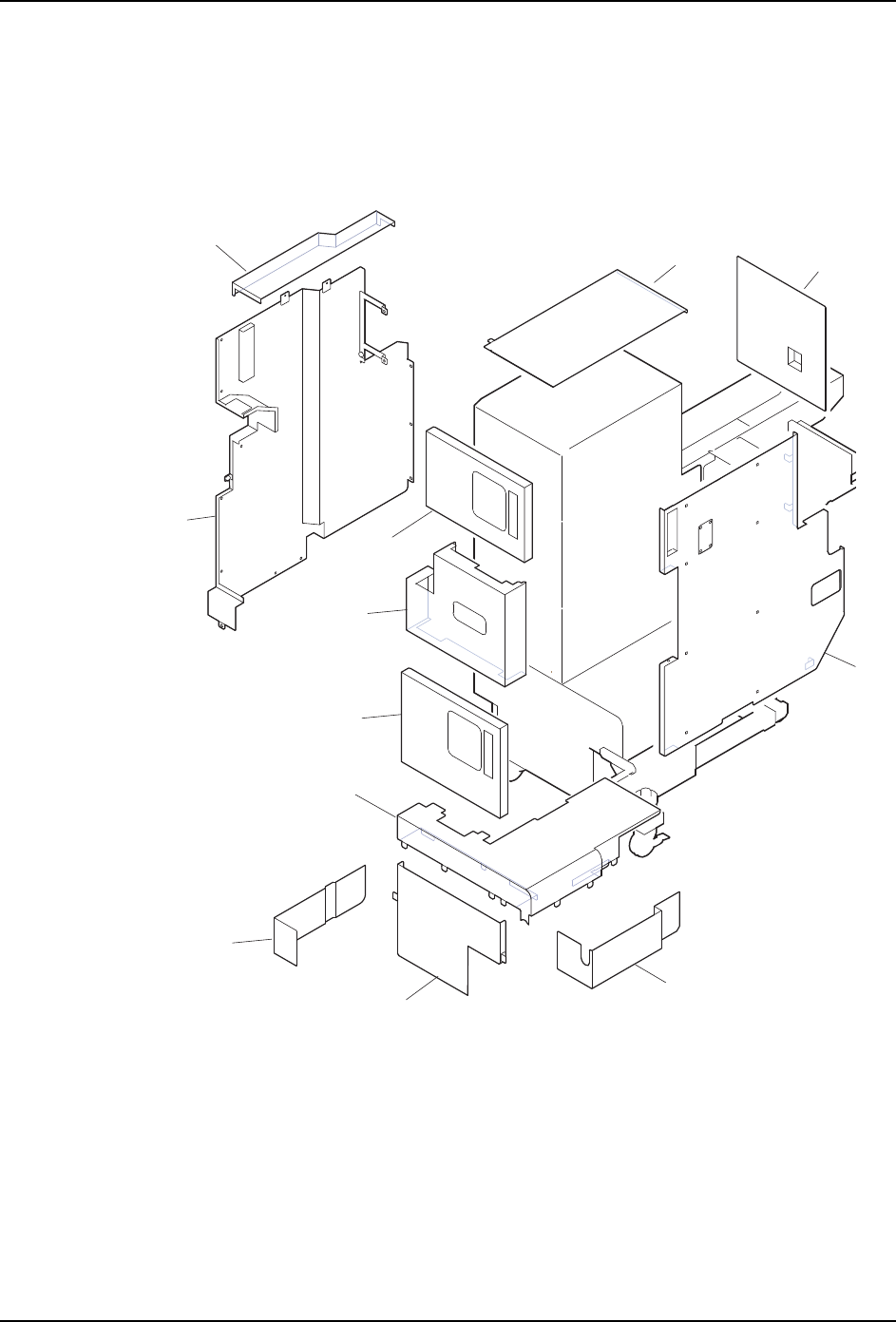

7.23.2 料盘单元 -LTC 盖板的构成部件
1. 顶盖罩 ( 左侧 ) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩 ( 右侧 ) 10. 下盖板 ( 前侧 )
5. 侧盖罩 ( 左侧 ) 11. 下盖板 ( 右侧 )
6. 上料盘箱门 12. 下盖板
01MEC-1219
12
11
10
9
8
7
5
6
3
2
1
