7.23.3 拆除方法
侧盖板(左侧)

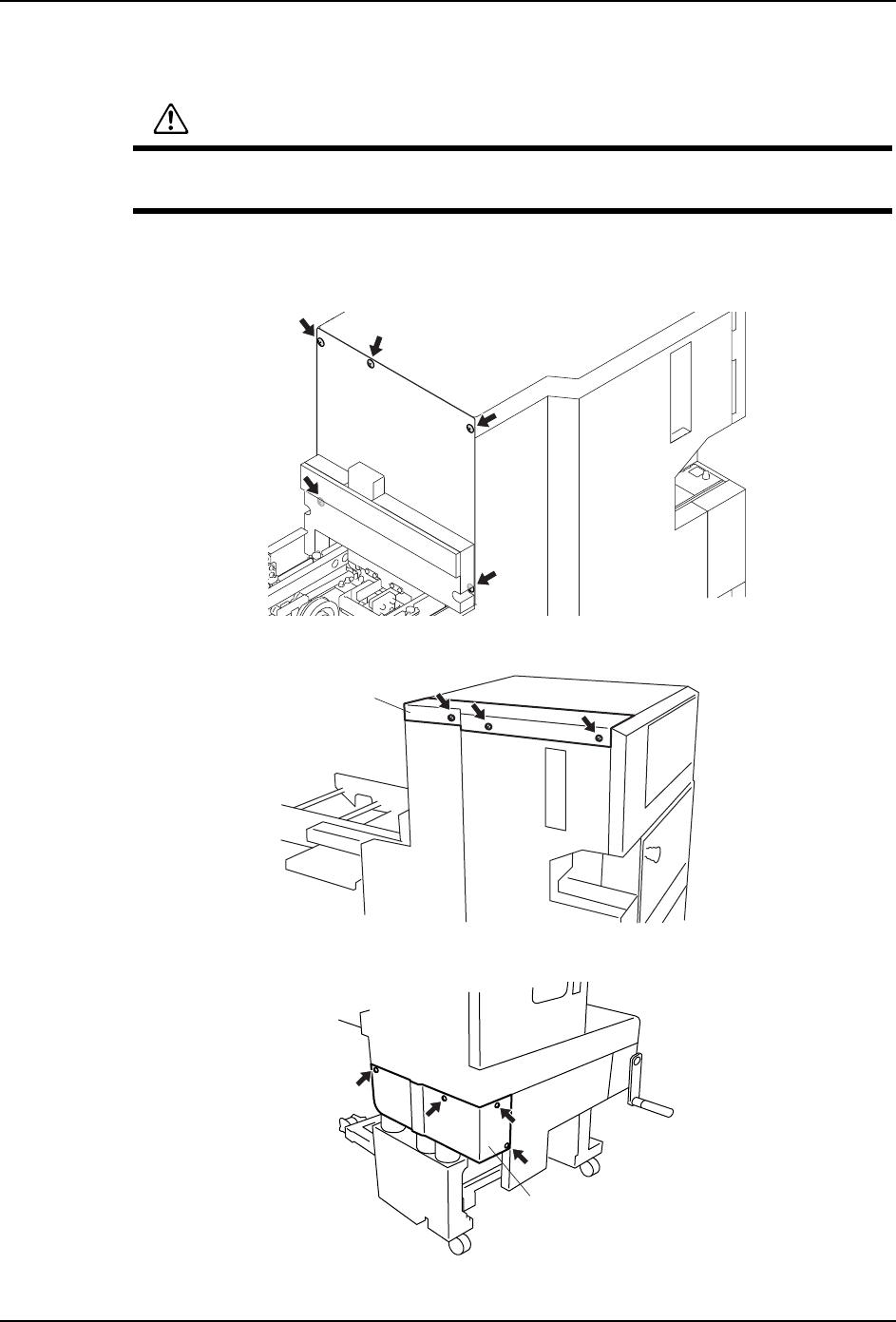

1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LTC 盖板的拆下 · 安装时，请一定在从机器主体取出来了料盘单元 -
LTC 的状态下进行。
01MEC-1220
30MEC-0284S
乊Ⲫᵓ㧔Ꮊջ㧕
01MEC-0895S
ϟ䚼ⲪᵓᎺջ
7. 部件的更换 MEC-NXTIIc-3.3S
498 NXT IIc 机械手册
4. 请拆除单元后面的侧盖板 ( 左侧 ) 的固定螺丝 (5 个 )。
5. 请拆除固定螺丝 (9 个 )、侧盖板 ( 左侧 )。
30MEC-0286S
ջⲪᵓ㧔Ꮊջ㧕
30MEC-0287
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 499
侧盖板(右侧)
1. 请取下后盖板。
2. 如果料斗型料带托架安装在侧盖板 ( 右侧 ) 上，请取下料斗型料带托架。
3. 请拆除单元后面的侧盖板 ( 右侧 ) 的固定螺丝 (5 个 )。
01MEC-1220
01MEC-0903S
᭭᭫ൟ᭭ᏺᠬᶊ
01MEC-1221S
ջⲪᵓ㧔েջ㧕
