7. 部件的更换 MEC-NXTIIc-3.3S 502 NXT IIc 机械手册 3. 请取下下部盖板 ( 前侧 )。 4. 请拆除下部盖板的固定螺丝 (8 个 )。 5. 请拉出下部盖板到面前。 01MEC-0901S ϟ䚼Ⲫᵓ 㧔 ࠡջ 㧕 ϟ䚼Ⲫᵓ 01MEC-0902S
MEC-NXTIIc-3.3S 7. 部件的更换
NXT IIc 机械手册 501

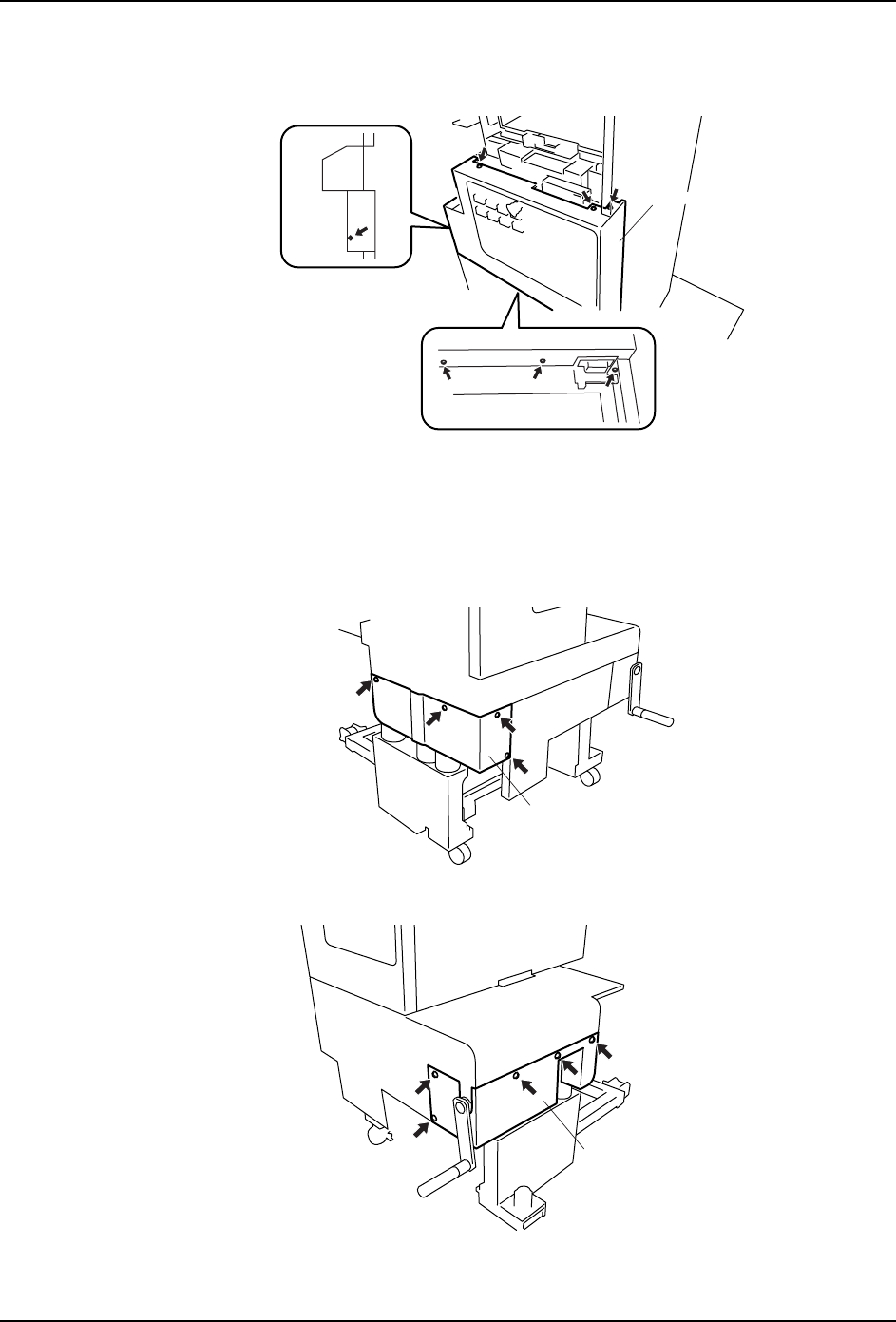

正面盖板
1. 请从正面盖板的上下及左侧面上拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插件。
下部盖板
1. 请取下下部盖板 ( 左侧 )。
2. 请取下下部盖板 ( 右侧 )。
ℷ䴶Ⲫᵓ
01MEC-0899S
01MEC-0895S
ϟ䚼ⲪᵓᎺջ
01MEC-0900S
ϟ䚼Ⲫᵓ㧔েջ㧕
7. 部件的更换 MEC-NXTIIc-3.3S
502 NXT IIc 机械手册

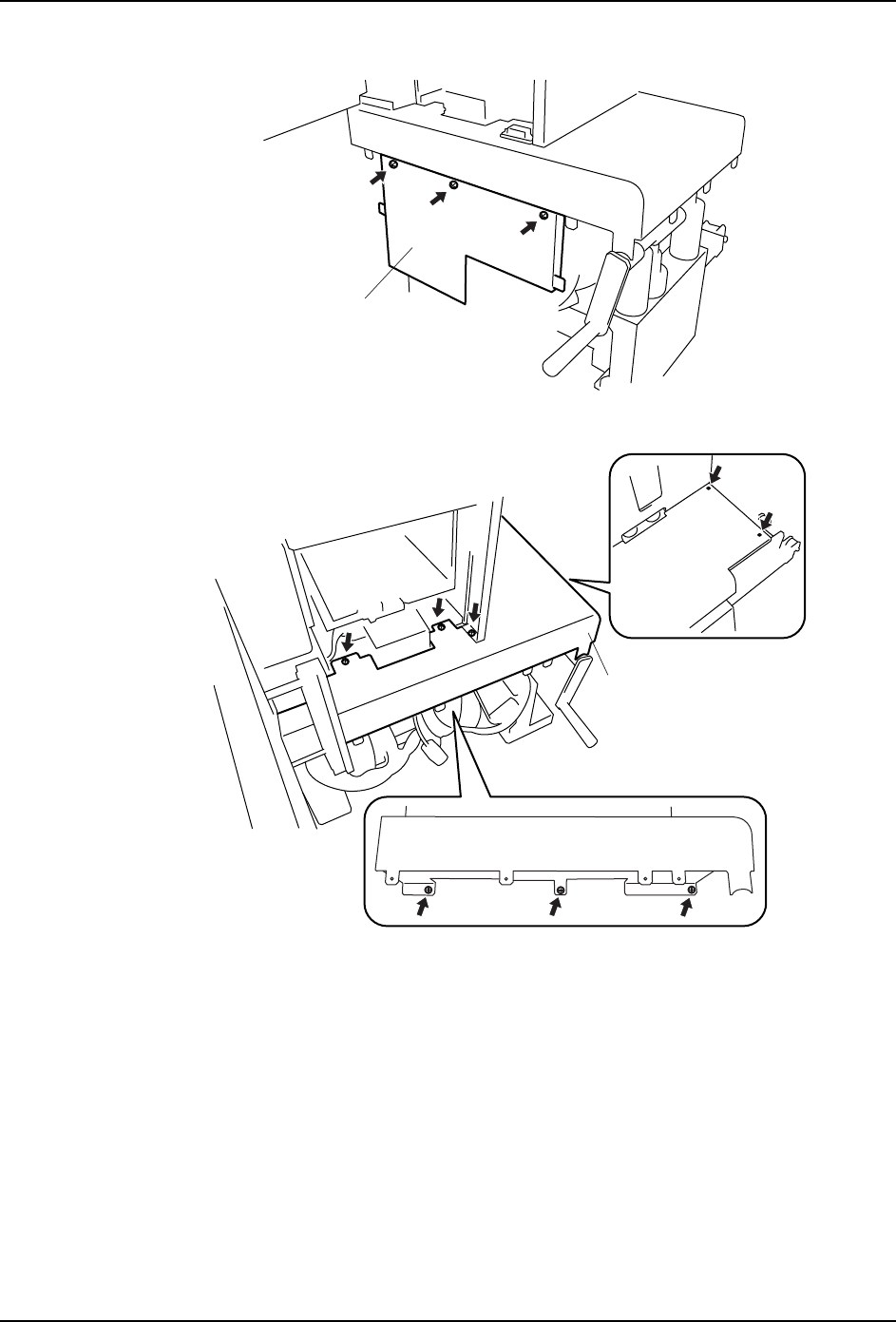

3. 请取下下部盖板 ( 前侧 )。
4. 请拆除下部盖板的固定螺丝 (8 个 )。
5. 请拉出下部盖板到面前。
01MEC-0901S
ϟ䚼Ⲫᵓ㧔ࠡջ㧕
ϟ䚼Ⲫᵓ
01MEC-0902S
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 503
8. 对应各种功能时的准备操作
在此说明有关需要对应特定的单元和功能、单元更换等的准备操作。
8.1 使用 PCU-2c 时的准备
使用 PCU-2c 的时候，需要在基座底部安装 PCU 导轨。没有安装 PCU 导轨时，请将其安装上。
注意 )PCU 导轨只能安装在基座的模组位置 1 和 2 之间以及模组 3 和 4 之间。在没有 PCU 导轨
的地方，请不要使用 PCU-2c。
8.1.1 准备物品
工具
六角扳手套件
单元
PCU-2c，NXT-2c 用 PCU 导轨
8.1.2 PCU 导轨的安装
1. 请拆除废料带箱。
2. 请拆除废料带箱下的盖板。
01MEC-1070S
Ⲫᵓ
