8. 对应各种功能时的准备操作
在此说明有关需要对应特定的单元和功能、单元更换等的准备操作。
8.1 使用 PCU-2c 时的准备
使用 PCU-2c 的时候，需要在基座底部安装 PCU 导轨。没有安装 PCU 导轨时，请将其安装上。
注意 )PCU 导轨只能安装在基座的模组位置 1 和 2 之间以及模组 3 和 4 之间。在没有 PCU 导轨
的地方，请不要使用 PCU-2c。
8.1.1 准备物品
工具
六角扳手套件
单元
PCU-2c，NXT-2c 用 PCU 导轨
8.1.2 PCU 导轨的安装
1. 请拆除废料带箱。

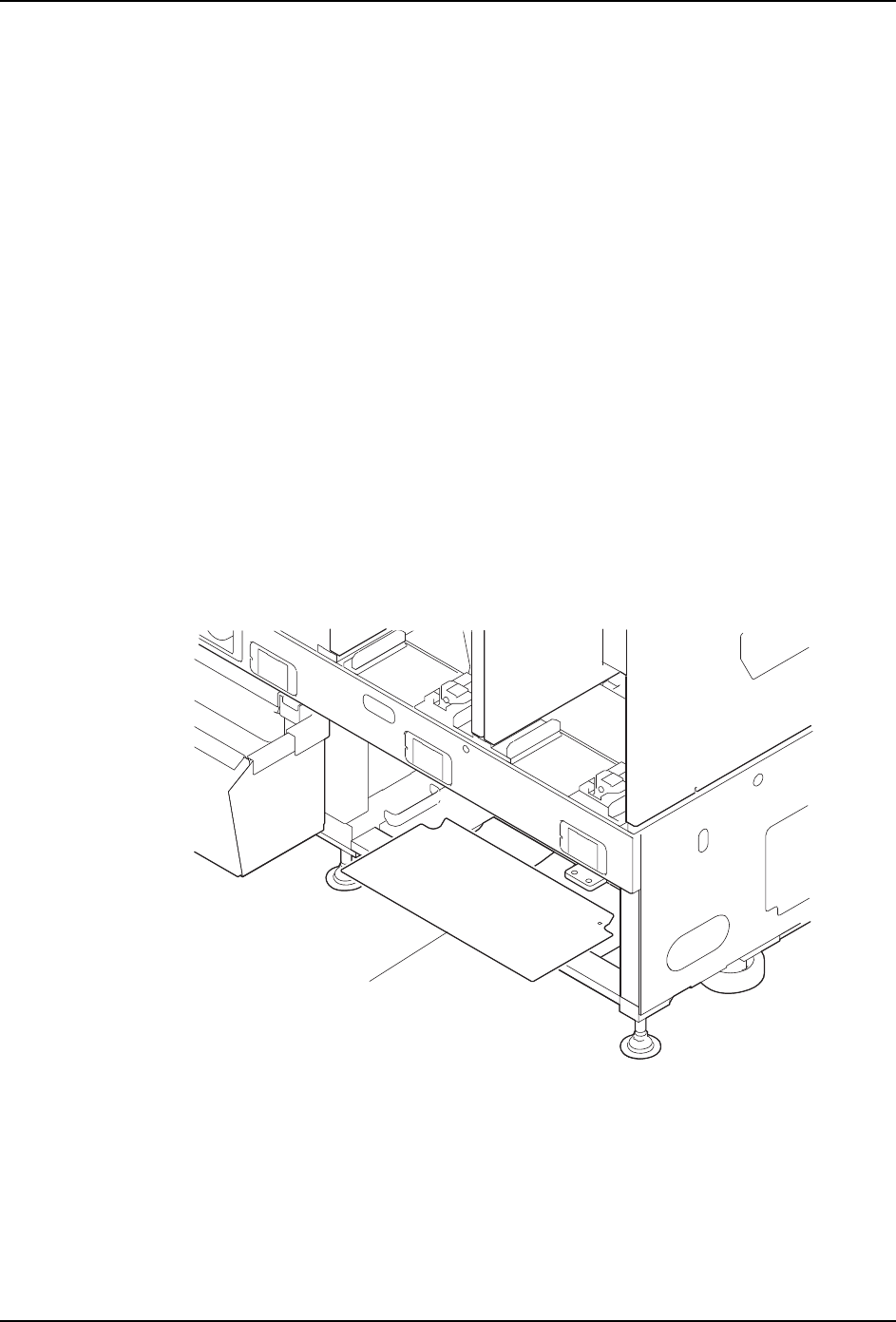

2. 请拆除废料带箱下的盖板。
01MEC-1070S
Ⲫᵓ
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
504 NXT IIc 机械手册
3. 请在使用 PCU-2c 地方的基座下面放入 PCU 导轨。
4. 请旋转 3 根调整高度螺栓。使 PCU 的高度与基座安装面的高度一致。
5. 请用 （4 根）螺栓固定 PCU 导轨在基座上。
6. 请旋转 3 根调整高度螺栓，确认碰到螺栓下面的地面后拧紧锁定螺母。
7. 请安装废料带箱下的盖板。
8. 请安装废料带箱。
01MEC-0975S
䇗ᭈ催ᑺ⫼㶎ᷧ
ᅝ㺙䴶
3&8ᇐ䔼
01MEC-0976S
㶎ᷧ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 505
8.1.3 确认 PCU-2c 的高度
如果因为地板的状态而使机器的安装高度变化时，每次使用的地方有变化时需要确认 PCU-
2c 的高度。通过事前进行以下的操作，可以很容易地省去拆除、安装料盘托架时的作业。
备注 )以下的操作不是必须的操作。但是，不进行这个操作的时候，请在每次使用 PCU-2c 的
进行高度的确认，把 PCU-2c 高度切换到适当的高度。
1. 请准备 PCU-2c。请拆除收存在 PCU-2c 内的手柄，插入到变更高度的手柄中。
注意 )使用手柄后收存到 PCU-2c 中，请注意不要丢失手柄。
备注 )根据机器的搬送高度，决定了高度调节手柄的位置。使用对应搬运高度为 900mm,920mm
的 PCU-2c 时 , 请选择蓝色和绿色位置、使用对应搬运为 950mm 的 PCU-2c 时 , 请选择绿
色和橙色位置。
2. 在高度调节手柄的切换位置上贴有蓝色、绿色、橙色的标签。使用对应搬运高度为
900mm、920mm 的 PCU-2c 时切换到蓝色、使用对应搬运高度为 950mm 的 PCU-2c 时请切换
到绿色。
ᷛㅒ
㪱㡆
㓓㡆
(mm)
㡆
895~
910~
925~
ᨀ䖤催ᑺ
900
915~
930~
945~
920
930~
945~
960~
950
01MEC-0990Sb
催ᑺ䇗㡖ᴚ
䇗㡖ᴚ
01MEC-0977Sa
ব催ᑺᶘ
㉬㒌
㪱
㓓
咘
