MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作 NXT IIc 机械手册 509 8.2.2 操作一览表 在下表中显示安装的操作步骤一 览。 料盘单元 -LT 安装时的准备步骤 *1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。 顺序 步骤 1 废料带箱的拆卸 2 料站托架的拆卸 3 废料带箱下的盖板的拆卸 4 PCU 导轨的拆卸 5 模组的拉出和电源的切断 6 料站盖板的拆除 7 标准废料带输送槽的拆…
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
508 NXT IIc 机械手册

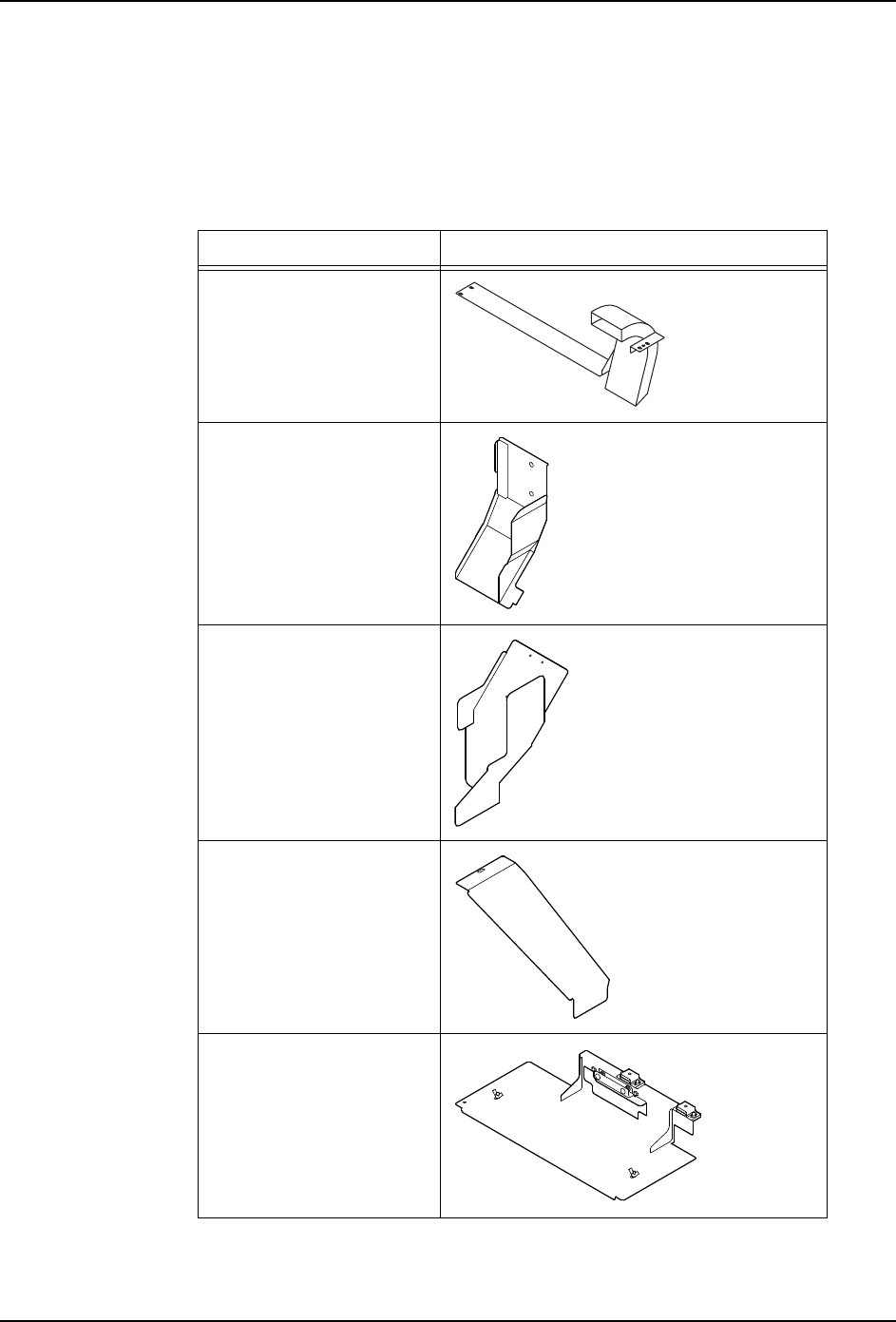

8.2.1 准备物品
工具
六角扳手套件、正十字螺丝刀
单元
名称 形状
料盘单元 -LT 用
废料带输送槽
料盘单元 -LT 用
表面薄膜滑槽 （上侧）
料盘单元 -LT 用
表面薄膜滑槽
（下侧）
料盘单元 -LT 用
废料带滑槽
料盘单元 -LT 用
废料带箱承座
01MEC-1106
01MEC-1304
01MEC-1305
01MEC-1306
01MEC-1307
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 509
8.2.2 操作一览表
在下表中显示安装的操作步骤一览。
料盘单元 -LT 安装时的准备步骤
*1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。
顺序 步骤
1 废料带箱的拆卸
2 料站托架的拆卸
3 废料带箱下的盖板的拆卸
4 PCU 导轨的拆卸
5 模组的拉出和电源的切断
6 料站盖板的拆除
7 标准废料带输送槽的拆卸
8 料盘单元 -LT 用废料带输送槽的安装
9 分类不良元件排出箱 （选项）的拆除 *1
10 变更元件相机的安装位置
11 标准表面薄膜滑槽的拆卸
12 料盘单元 -LT 用表面薄膜滑槽 （上侧）的安装
13 电源的接通和模组的插入
14 料盘单元 -LT 用废料带滑槽的安装
15 料盘单元 -LT 用废料带箱承座的安装
16 料盘单元 -LT 用表面薄膜滑槽 （下侧）的安装
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
510 NXT IIc 机械手册
料站托架安装时的准备步骤
*1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。
*2: 料站盖板和模组成套使用。请确认各自条形码上的粘纸所写的序列号 No 是相同的。
顺序 步骤
1 料盘单元 -LT 用表面薄膜滑槽 （下侧）的拆卸
2 料盘单元 -LT 用废料带箱承座的拆卸
3 料盘单元 -LT 用废料带滑槽的拆卸
4 模组的拉出和电源的切断
5 料盘单元 -LT 用表面薄膜滑槽 （上侧）的拆卸
6 标准表面薄膜滑槽的安装
7 变更元件相机的安装位置
8 料盘单元 -LT 用废料带输送槽的拆卸
9 分类不良元件排出箱 （选项）的安装 *1
10 标准废料带输送槽的安装
11 料站盖板的安装 *2
12 电源的接通和模组的插入
13 PCU 导轨的安装
14 废料带箱下的盖板的安装
15 料站托架的安装
16 废料带箱的安装
