NXT-IIc 机械手册.pdf - 第539页

8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S 514 NXT IIc 机械手册 11.请拆下安装螺丝，拆除标准表面薄膜滑槽。 12.请安装料盘单元 -LT 用表面薄膜滑槽（上侧）。 13.请接通电源，插入模组。 a. 请取下线性马达保护盖罩。 b. 请将主开关 ON。 c. 请把模组慢慢地返还到基座上。( 参照「4.1 模组的拉出 / 插入」 14.请安装料盘单元 -LT 用废料带滑槽。 a. 请取下固定…

MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作

NXT IIc 机械手册 513

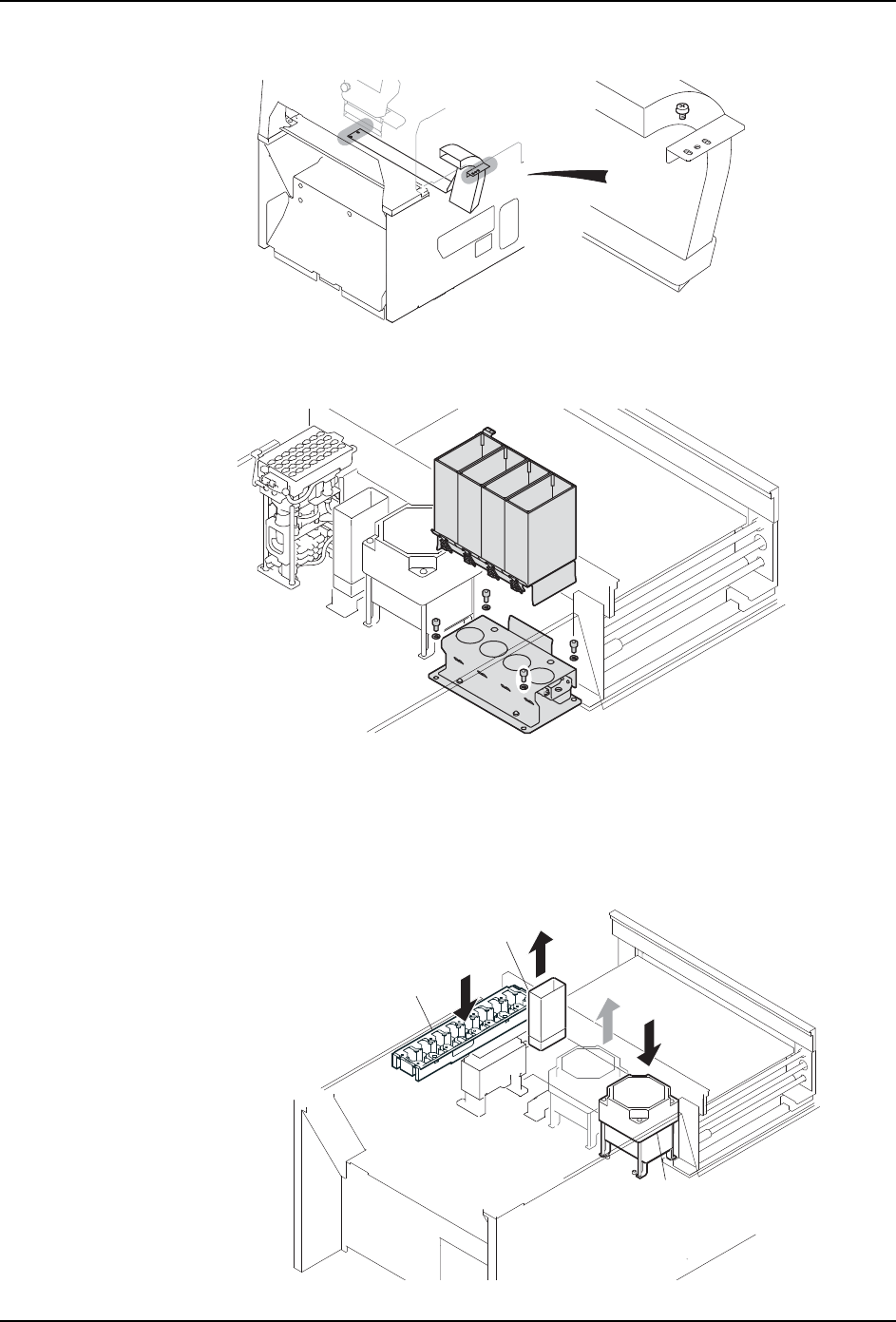

8. 请安装料盘单元 -LT 用废料带输送槽。

9. 安装了分别元件排出箱（选项）时，请拔去传感器的接插头，拆除分类不良元件排出箱

分类不良元件排出箱。

10.请变更元件相机的安装位置。

a. 请取下不良元件排出箱。

b. 请变更元件相机的安装位置到模组内右侧。( 参照「7.1 元件相机的更换」。)

c. 请安装对应料盘单元 -LT 的吸嘴置放台。

01MEC-1001a

01MEC-1183

01MEC-0154Sa

ܗӊⳌᴎ

ܗӊᥦߎㆅ

ᇍᑨ᭭Ⲭऩܗ/7ⱘ਌ఈ㕂ᬒৄ

8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S

514 NXT IIc 机械手册

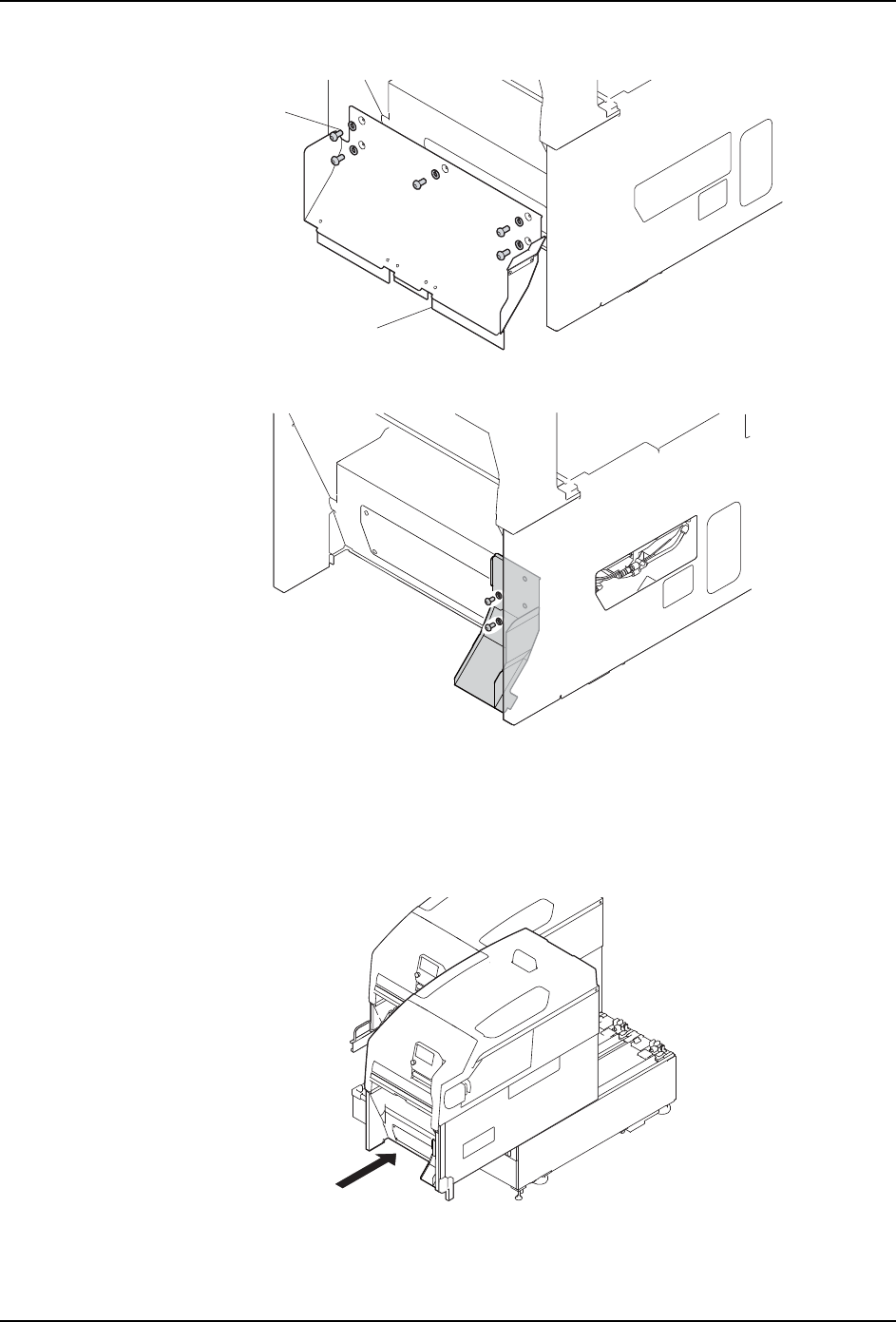

11.请拆下安装螺丝，拆除标准表面薄膜滑槽。

12.请安装料盘单元 -LT 用表面薄膜滑槽（上侧）。

13.请接通电源，插入模组。

a. 请取下线性马达保护盖罩。

b. 请将主开关 ON。

c. 请把模组慢慢地返还到基座上。( 参照「4.1 模组的拉出 / 插入」

14.请安装料盘单元 -LT 用废料带滑槽。

a. 请取下固定标准废料带滑槽左侧的螺栓。

㸼䴶㭘㝰⒥ῑ

㶎ϱ

0(&6

01MEC-1303

01MEC-1308

MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作

NXT IIc 机械手册 515

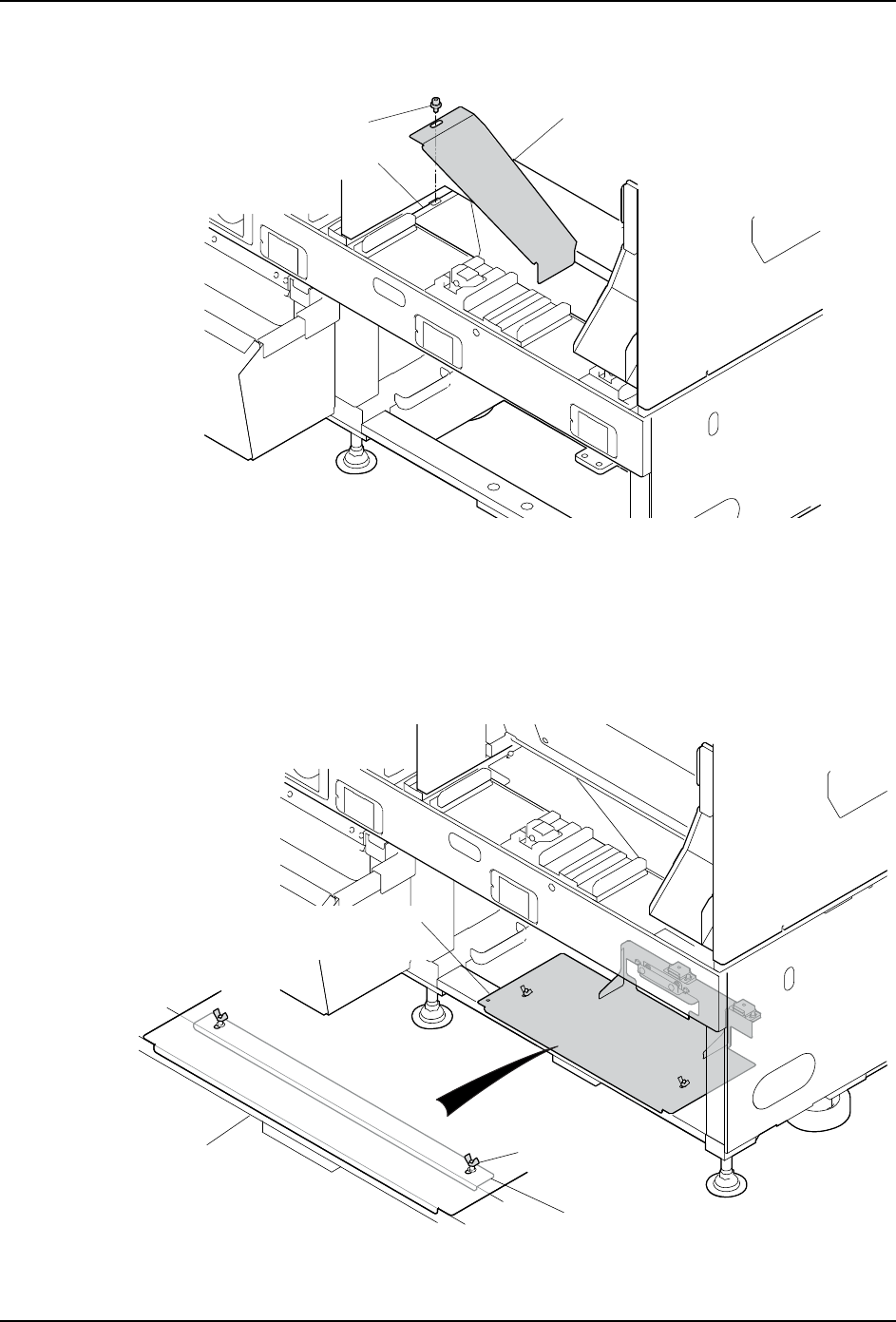

b. 请在标准废料带滑槽上重叠料盘单元 -LT 用滑槽，用拆下的螺栓固定。

15.请安装料盘单元 -LT 用废料带箱承座。

a. 请拧松料盘单元 -LTC 用废料带箱承座的蝶形螺丝，放到基座内。

b. 请用料盘单元 -LTC 用废料带箱承座后面的盖板，插入到基座下面的板中，固定蝶形

螺丝。

备注 )传感器安装到基座内。不确实地将废料带箱承座安装到基座内时，废料带处理单元不

动作。

01MEC-1309S

᭭Ⲭऩܗ/7⫼ᑳ᭭ᏺㆅ⒥ῑ

ᷛޚᑳ᭭ᏺ⒥ῑ

㶎ᷧ

01MEC-1310S

᭭Ⲭऩܗ/7⫼ᑳ᭭ᏺㆅᡓᑻ

㵊ᔶ㶎ϱ

ᑇᵓ

෎ᑻ
