NXT-IIc 机械手册.pdf - 第544页
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作 NXT IIc 机械手册 519 料盘单元 -LT 用 废料带箱承座 料盘单元 -LT 用 废料带箱 料盘单元 -LT 用 表面薄膜箱 料盘单元 -LT 用 外置废料带箱 名称 形状 01M E C - 11 3 4 01M E C - 1 131 01M E C - 11 3 2 01M E C - 1 133
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
518 NXT IIc 机械手册
8.3.1 准备物品
工具
六角扳手套件、正十字螺丝刀
单元

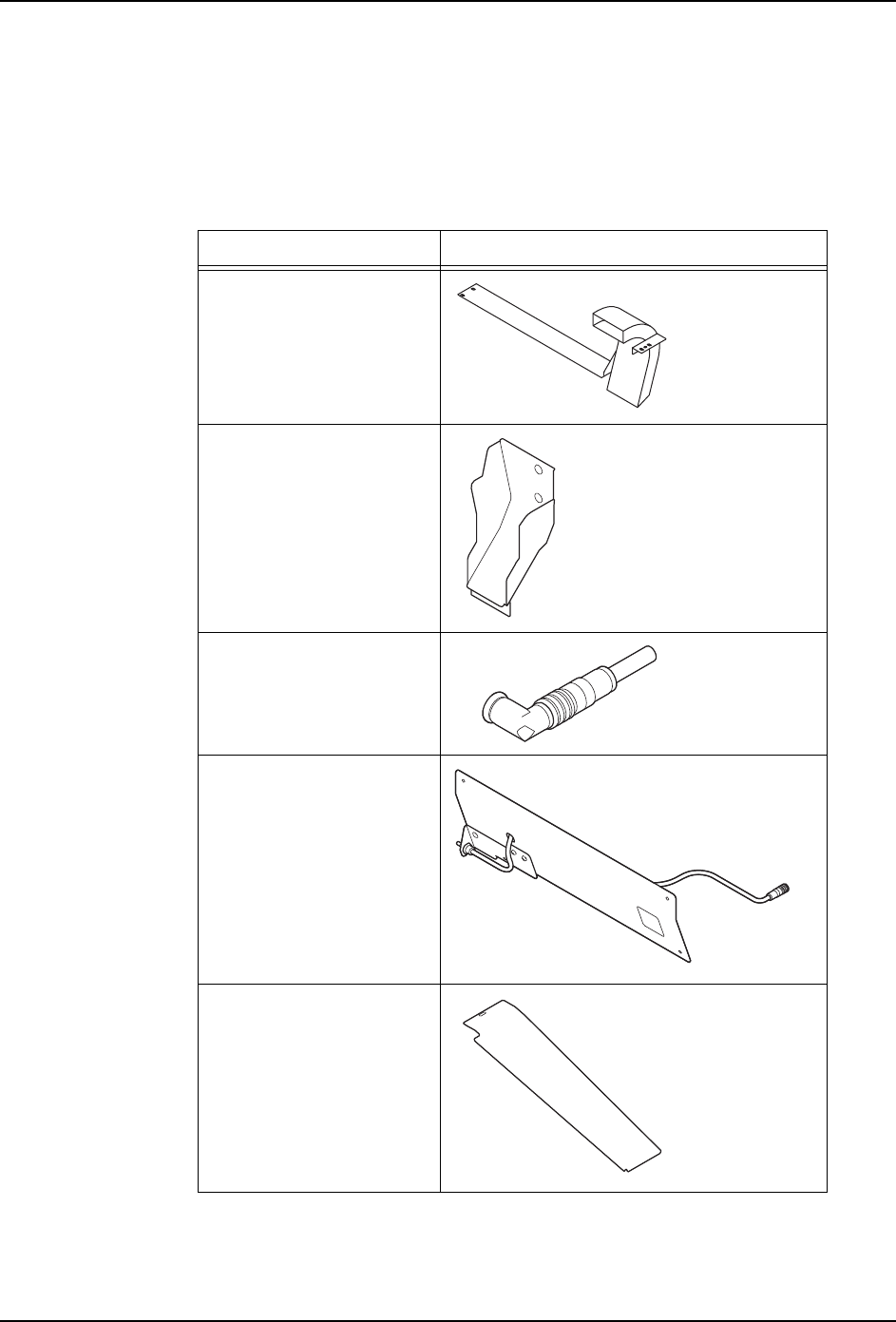

名称 形状
料盘单元 -LT 用
废料带输送槽
料盘单元 -LT 用
表面薄膜滑槽
料盘单元 -LT 用
空气耦合器
料盘单元 -LT 用
模组盖板
料盘单元 -LT 用
废料带滑槽
01MEC-110 6
01MEC-110 6
01MEC-1128
01MEC-1129
01MEC-1130
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 519
料盘单元 -LT 用
废料带箱承座
料盘单元 -LT 用
废料带箱
料盘单元 -LT 用
表面薄膜箱
料盘单元 -LT 用
外置废料带箱
名称 形状
01MEC-113 4
01MEC-1131
01M
EC-113 2
01MEC-1133
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
520 NXT IIc 机械手册
8.3.2 操作一览表
在下表中显示安装的操作步骤一览。
料盘单元 -LT 安装时的准备步骤
*1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。
*2: 如果已经在废料带处理单元上安装了料盘单元 -LT 用空气耦合器，不需要此操作。
顺序 步骤
1 废料带箱的拆卸
2 料站托架的拆卸
3 废料带箱下的盖板的拆卸
4 PCU 导轨的拆卸
5 模组的拉出和电源的切断
6 料站盖板的拆除
7 标准废料带槽的拆卸
8 料盘单元 -LT 用废料带槽的安装
9 分类不良元件排出箱 （选项）的拆除 *1
10 变更元件相机的安装位置
11 料盘单元 -LT 用空气耦合器的安装 *2
12 标准表面薄膜滑槽的拆卸
13 标准表面薄膜滑槽的拆卸
14 料盘单元 -LT 用盖板的安装
15 料盘单元 -LT 用表面薄膜滑槽的安装
16 电源的接通和模组的插入
17 料盘单元 -LT 用废料带滑槽的安装
18 料盘单元 -LT 用废料带箱承座的安装
19 料盘单元 -LT 用废料带箱的安装
20 料盘单元 -LT 用外间隔废料带箱的安装
21 料盘单元 -LT 用表面薄膜箱的安装
