MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 523
4. 安装有 PCU 导轨时，不能安装料盘单元 -LTC。请取下螺栓，放松调整高度的螺栓，拆除
PCU 导轨。
5. 请拉出模组。
a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入」
b. 请将主开关 OFF。
c. 请在线性马达的轴变为常温之后，设置保护盖罩。
6. 请拆下料站盖板。
7. 请拆下安装螺丝、拆除标准废料带输送槽。
01MEC-1005S
㶎ᷧ
䇗ᭈ催ᑺ⫼㶎ᷧ
Ⲫᵓ
㶎ᷧ
01MEC-0999S
01MEC-1000a
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
524 NXT IIc 机械手册

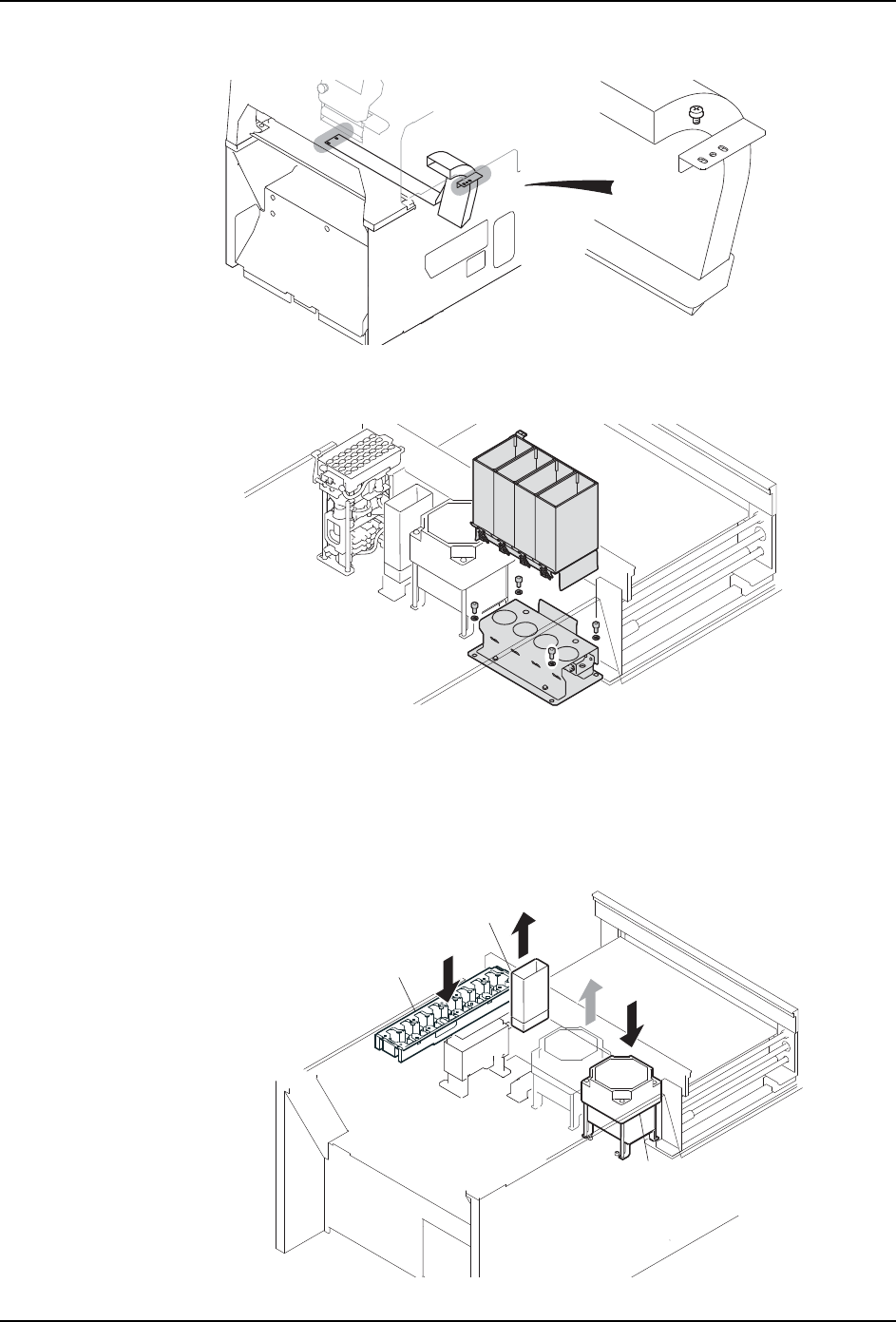

8. 请安装料盘单元 -LT 用废料带输送槽。
9. 如果安装了分类不良元件排出箱 ( 选购件 )，请拔出传感器的接插件，拆下分类不良元
件排出箱。
10.变更元件相机的安装位置。
a. 请拆卸元件排出箱。
b. 请将元件相机的安装位置变更到模组内右侧。( 参照 「7.1 元件相机的更换」。)
c. 请安装对应料盘单元 -LT 的吸嘴置放台。
01MEC-1001a
01MEC-1183
01MEC-0154Sa
ܗӊⳌᴎ
ܗӊᥦߎㆅ
ᇍᑨ᭭Ⲭऩܗ/7ⱘ਌ఈ㕂ᬒৄ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 525
11.请从模组右侧面的开口部，安装料盘单元 -LT 用空气耦合器到废料带处理单元上。
备注 )如果已经安装了料盘单元 -LT 用空气耦合器，就不需要此操作。此外，在进行料站托
架安装时的准备工作时候，不需要取下料盘单元 -LT 用空气耦合器。料站托架使用的时
候可以照样使用。
a. 请从接头处拆除连接在废料带处理单元的电磁阀和接头的 2 个空气管中的 1 个。
b. 请在拆除的空气管和接头之间安装料盘单元 -LT 用空气耦合器。
12.请取下固定螺丝，拆除标准表面薄膜滑槽。
01MEC-1135S
ぎ⇨䕃ㅵ
⛮ᚻ
᭭Ⲭऩܗ/7⫼
ぎ⇨᥹༈
ぎ⇨䕃ㅵ
㸼䴶㭘㝰⒥ῑ
㶎ϱ
0(&6
