MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 529
20.请安装料盘单元 -LT 用外置废料带箱。
a. 请松开料盘单元 -LT 用外置废料带箱的调整高度螺栓的螺母。
b. 请旋转调整螺栓，将料盘单元 -LT 用外置废料带箱的开口部与料盘单元 -LT 用废料
带箱的开口部的高度对齐。
c. 请在料盘单元 -LT 用外置废料带箱的开口部上嵌入料盘单元 -LT 用废料带箱的开口
部，用磁铁固定在基座上。
21.请在料盘单元 -LT 用表面薄膜的微缝部上嵌入料盘单元 -LT 用废料带箱的突起部，用磁
铁固定在基座上。
8.3.4 料站托架安装的准备作业
拆除料盘单元 -LTC 后，进行安装料站托架的准备。
作业方法请参照 「8.3.2 操作一览表」和 「8.3.3 料盘单元 -LT 安装时的准备作业」。
01MEC-1140S
䇗ᭈ催ᑺ㶎ᷧ
᭭Ⲭऩܗ/7⫼ᑳ᭭ᏺㆅ
᭭Ⲭऩܗ/7⫼
㕂ᑳ᭭ᏺㆅ
01MEC-1141S
᭭Ⲭऩܗ/7⫼㸼䴶㭘㝰ㆅ
᭭Ⲭऩܗ/7⫼ᑳ᭭ᏺㆅ
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
530 NXT IIc 机械手册
8.4 使用料盘单元 -LTC 时的准备
在安装料盘单元 -LTC 时，需要进行从模组的上拆除、安装料带元件的的相关单元、变更元
件相机的位置。此外，还有必要拆除 PCU 导轨。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温被灼伤。
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或者
线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住移动 XY 轴用的把手。抓住贴装工作头、定位点相
机连线支架等其他地方时，会对贴装精度造成不良影响，有可能损伤导轨。
移动对面型机械手模组的 XY 机械手时，请注意对面的贴装工作头不要相互碰撞。
在 Y 轴的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，请使用非磁性
的工具。
请不要将磁卡、手表、精密仪器等靠近 Y 轴的线性马达附近 (55mm 以内 )。有可能因磁
力而产生故障。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换线
性标尺。
ֱᡸⲪ㔽
㒓ᗻ偀䖒㒓䚼
㒓ᗻ偀䖒䕈
01MEC-1003S
Ḛᶊ
㒓ᗻᷛሎ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 531
8.4.1 准备物品
工具
六角扳手套件、正十字螺丝刀
单元

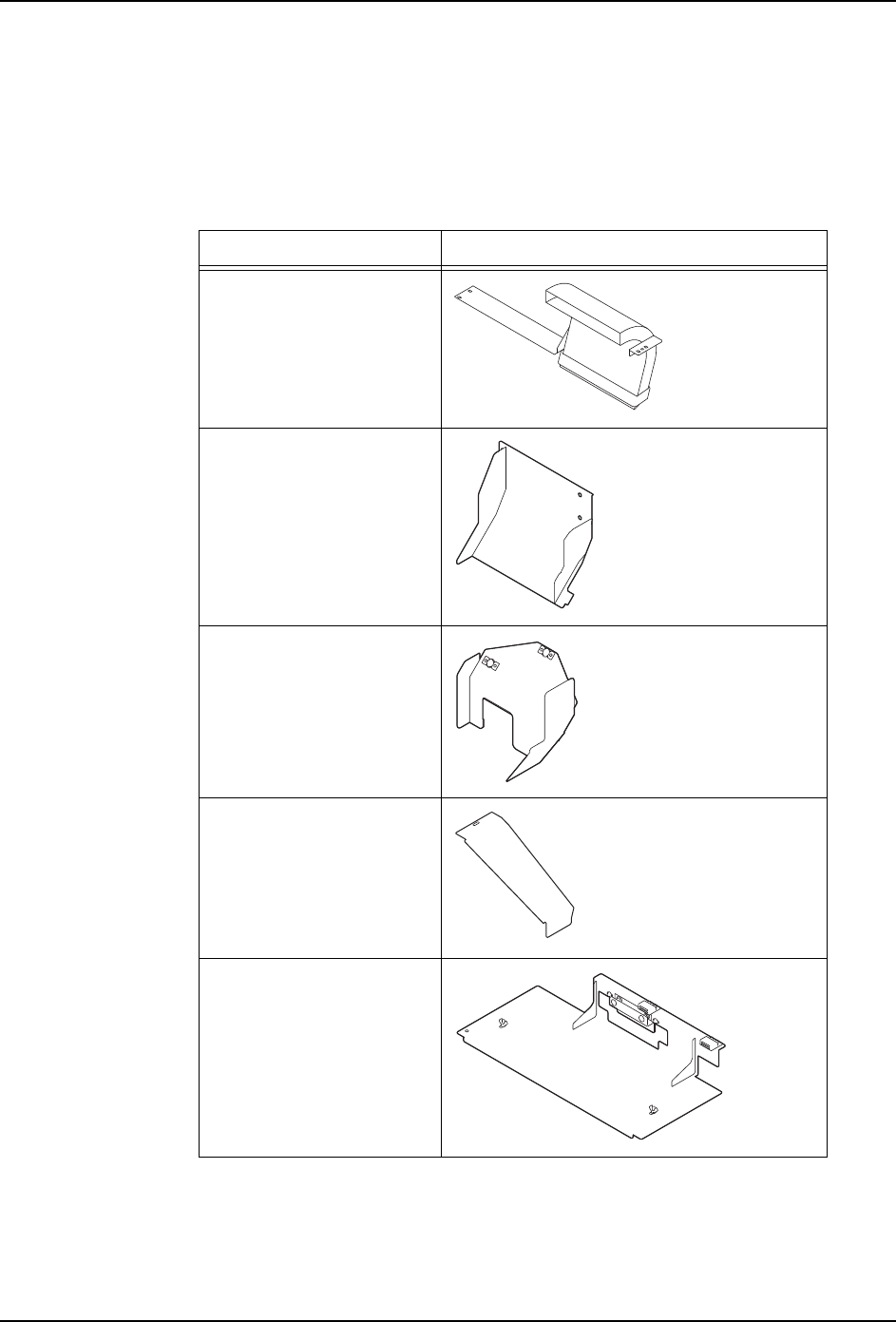

名称 形状
料盘单元 -LTC 用
废料带输送槽
料盘单元 -LTC 用
表面薄膜滑槽(上侧)
料盘单元 -LTC 用
表面薄膜滑槽(下侧)
料盘单元 -LTC 用
废料带滑槽
料盘单元 -LTC 用
废料带承座
01MEC-1154
01MEC-1155
01MEC-1156
01M
EC-1157
01MEC-1158
