8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S 536 NXT IIc 机械手册 8. 请安装料盘单元 -LTC 用废料带输送槽。 9. 如果安装了分类不良元件排出箱 ( 选购件 )，请拉出传感器的接插件，取下分类不良元 件排出箱。 a. 请拔出传感器的接插头，取出分类 不良元件排出箱。 b. 请连接附属的跳接插头到留在模组 侧的传感器接插头上。 10.请变更元件相机、元件 排出箱的安装位置。 a. 请从台座部分拆卸元件…
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 535
4. 安装有 PCU 导轨时，不能安装料盘单元 -LTC。请取下螺栓，放松调整高度的螺栓，拆除
PCU 导轨。
5. 请拉出模组。
a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入 )」
b. 请将主开关 OFF。
c. 请在线性马达的轴变为常温之后，设置保护盖罩。
6. 请取下料站盖板。
7. 请取下固定螺丝、拆除标准废料带输送槽。
01MEC-1005S
㶎ᷧ
䇗ᭈ催ᑺ⫼㶎ᷧ
Ⲫᵓ
㶎ᷧ
01MEC-0999S
01MEC-1000a
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
536 NXT IIc 机械手册
8. 请安装料盘单元 -LTC 用废料带输送槽。
9. 如果安装了分类不良元件排出箱 ( 选购件 )，请拉出传感器的接插件，取下分类不良元
件排出箱。
a. 请拔出传感器的接插头，取出分类不良元件排出箱。
b. 请连接附属的跳接插头到留在模组侧的传感器接插头上。

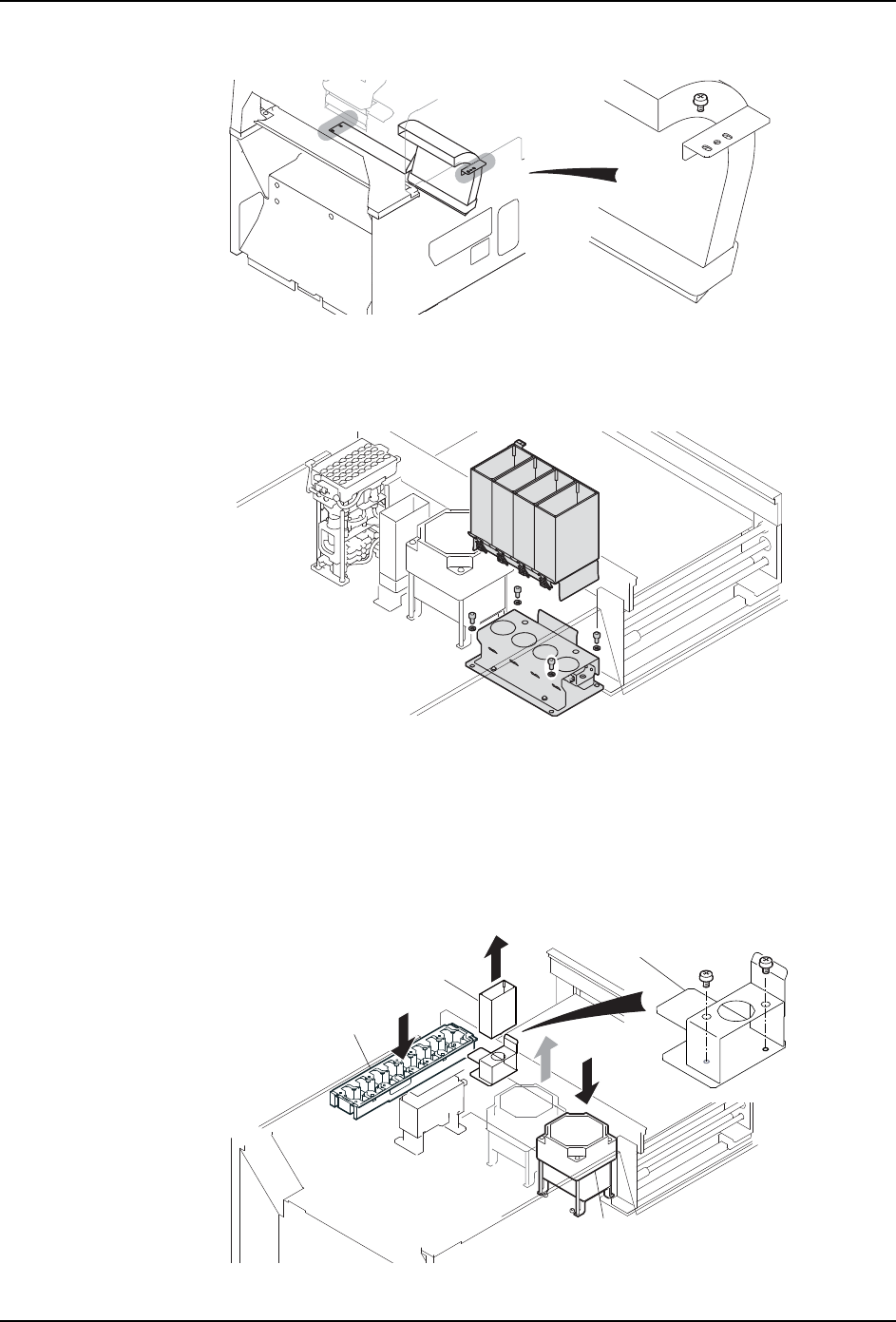

10.请变更元件相机、元件排出箱的安装位置。
a. 请从台座部分拆卸元件排出箱。
b. 请将元件相机的安装位置变更到模组内右侧。( 参照 「7.1 元件相机的更换 )」。)
c. 请安装对应料盘单元 -LTC 的吸嘴置放台。
01MEC-1159
01MEC-1183
ܗӊⳌᴎ
01MEC-0884S
บᐳ
ᇍᑨѢ᭭Ⲭऩܗ/7&ⱘ
ఈ㕂ᬒৄ
ܗӊᥦߎㆅ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 537
d. 请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。
e. 请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。
11.请拆除固定螺丝，拆除标准表面薄膜滑槽。
12.请使用螺丝安装料盘单元 -LTC 用表面薄膜滑槽 （上侧）到模组上。
ܗӊᥦߎㆅ
01MEC-0885S
Ⲫᵓ
ৄᑻ
㸼䴶㭘㝰⒥ῑ
㶎ϱ
0(&6
01MEC-1161
