8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S 538 NXT IIc 机械手册 13.通过磁铁，将料盘 单元 -L TC 用表面 薄膜滑槽 （ 下侧）安装到 表面薄膜滑槽 A 上。 14.请接通电源，插入 模组。 a. 请取下线性马达保护盖罩。 b. 请将主开关 ON。 c. 请把模组慢慢地返还到基座上。( 参照 「4.1 模组的拉出 / 插入 )」 01M E C - 1 160 01M E C - 1 162
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 537

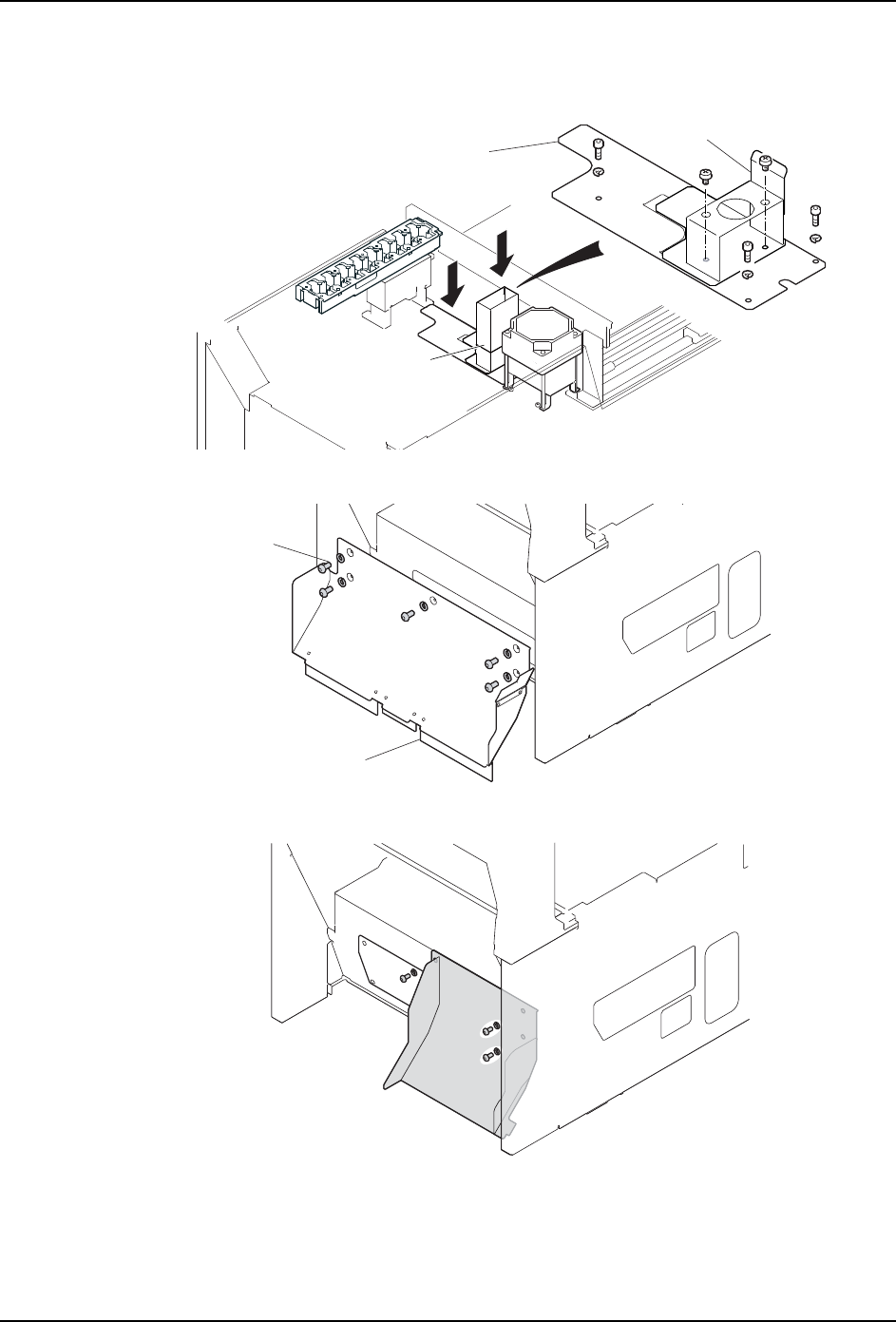

d. 请将料盘单元 -LTC 用的盖板安装到元件相机的左侧。
e. 请将元件排出箱的台座安装在盖板的上部，设置元件排出箱。
11.请拆除固定螺丝，拆除标准表面薄膜滑槽。
12.请使用螺丝安装料盘单元 -LTC 用表面薄膜滑槽 （上侧）到模组上。
ܗӊᥦߎㆅ
01MEC-0885S
Ⲫᵓ
ৄᑻ
㸼䴶㭘㝰⒥ῑ
㶎ϱ
0(&6
01MEC-1161
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
538 NXT IIc 机械手册

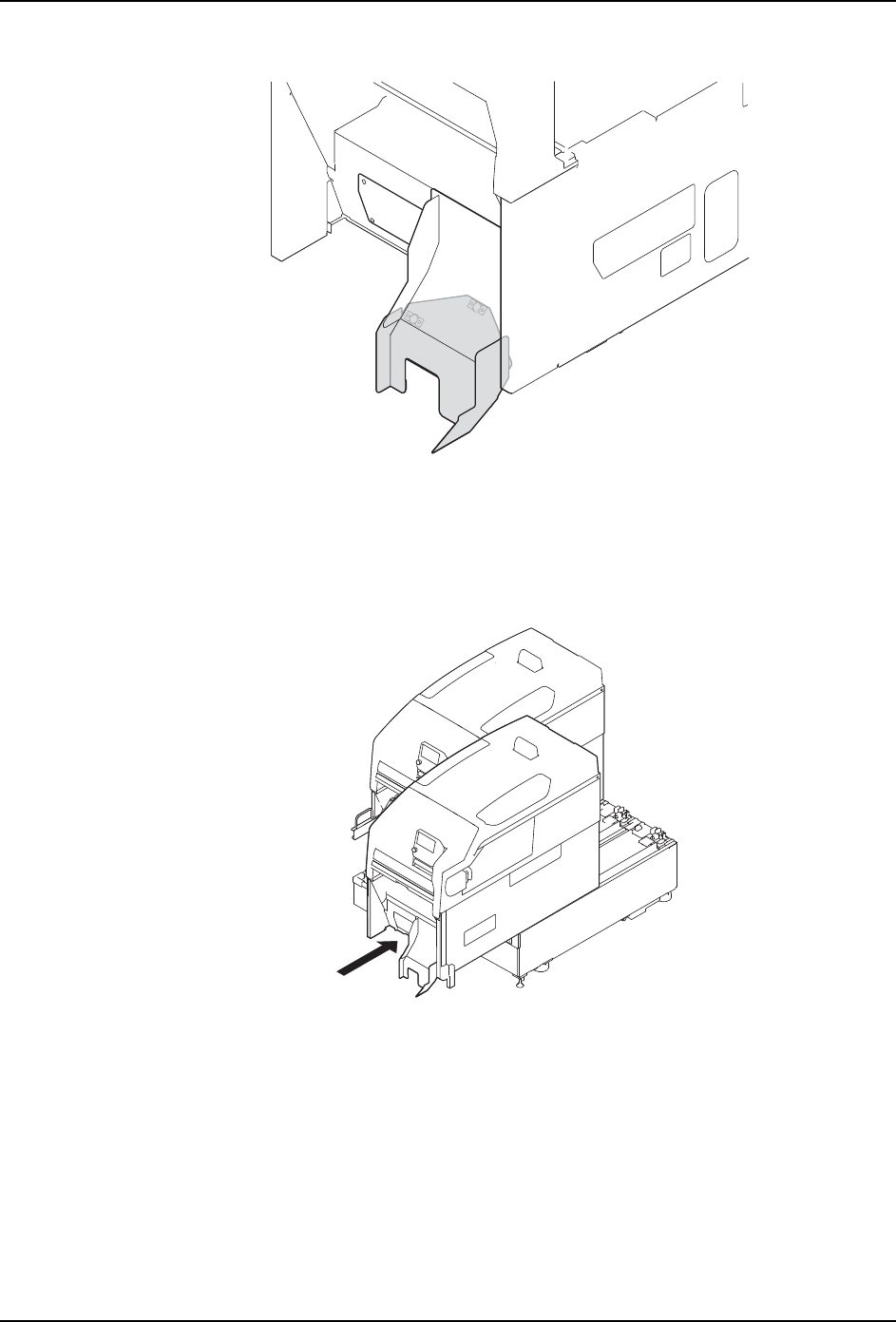

13.通过磁铁，将料盘单元 -LTC 用表面薄膜滑槽 （下侧）安装到表面薄膜滑槽 A 上。
14.请接通电源，插入模组。
a. 请取下线性马达保护盖罩。
b. 请将主开关 ON。
c. 请把模组慢慢地返还到基座上。( 参照 「4.1 模组的拉出 / 插入 )」
01MEC-1160
01MEC-1162
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 539

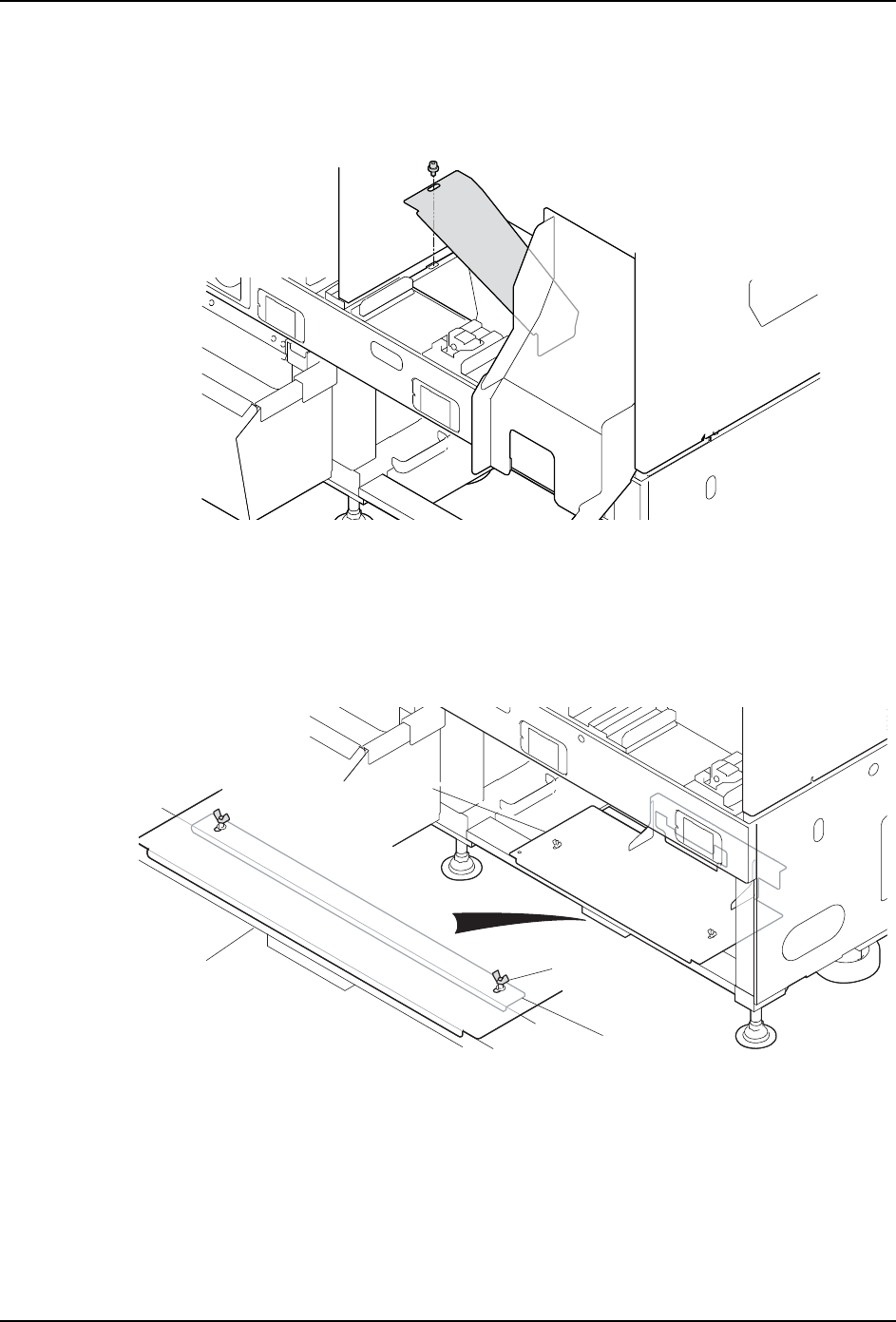

15.请安装料盘单元 -LTC 用废料带滑槽。
a. 请取下固定标准废料带滑槽左侧的螺栓。
b. 请在标准废料带滑槽上重叠料盘单元 -LTC 用滑槽，用取下的螺栓固定。
16.请安装料盘单元 -LTC 用废料带箱承座。
a. 请拧松料盘单元 -LTC 用废料带箱承座的蝶形螺丝，放到基座内。
b. 请用料盘单元 -LTC 用废料带箱承座后面的盖板，插入到基座下面的板中，固定蝶形
螺丝。
备注 )基座内安装有传感器。废料带箱承座必须安装良好、否则废料带处理单元不能动作。
8.4.4 料站托架安装的准备作业
拆除料盘单元 -LTC 后，进行安装料站托架的准备。
作业方法请参照 「8.4.2 操作一览表」和 「8.4.3 料盘单元 -LTC 安装时的准备作业」。
01MEC-1153
01MEC-1151S
