MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作 NXT IIc 机械手册 553 8. 拆除废料带处理单元的刷子。请参 照 「5.11 .18 废料带处理单元的刷子的更换」 ，拆除 刷子。拆除刷子后，请安装废料带 处理单元到模组上。 9. 请取下吸嘴置放台和吸嘴更换台 。 a. 请取下吸嘴置放台。 （详细请参考 「4.5 吸嘴置放台的拆除 / 安装」 ） b. 请拆除模组左侧面的盖板，从开口 内的接插件筋板取下吸嘴更换台…
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
552 NXT IIc 机械手册
4. 请拉出模组，进行操作的准备。
a. 请拉出模组。（详细请参考 「4.1 模组的拉出 / 插入」）
b. 将主电源开关 OFF。
c. 请等线性马达的轴变为常温之后，设置保护盖板。
5. 请拆除固定螺栓 (2 个 )，取下标准料站盖板。
备注 )再次安装到同样的模组时，如果料站盖板的调整状态没变化，可以不调整就安装。拆
除的料站盖板，保管时请分清所安装的模组。另外，出厂时的料站盖板，与安装的模组
相符合进行调整，粘贴有同样的序列号的条形码贴纸。
6. 请拆除固定螺栓 (3 个 )，取下盖板料带滑槽。
7. 请拆除安装螺丝 (4 个 )，取下废料带输送槽。
01MEC-0864Sa
ᐨภ
9$GYDQFHⲪᵓⱘᅝ㺙ԡ㕂
Ⲫᵓ
ᷛޚⲪᵓᅝ㺙ԡ㕂
01MEC-0865a
01MEC-0866S
䕧䗕ῑ
㶎ϱ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 553
8. 拆除废料带处理单元的刷子。请参照 「5.11.18 废料带处理单元的刷子的更换」，拆除
刷子。拆除刷子后，请安装废料带处理单元到模组上。
9. 请取下吸嘴置放台和吸嘴更换台。
a. 请取下吸嘴置放台。（详细请参考 「4.5 吸嘴置放台的拆除 / 安装」）
b. 请拆除模组左侧面的盖板，从开口内的接插件筋板取下吸嘴更换台的导线接插件、
空气耦合器和清扫刷单元的空气耦合器。
备注 )对应清扫刷单元置放台类型 ( 选项 ) 时，请拆除清扫刷单元的空气耦合器。
c. 请取下吸嘴更换台的双头螺栓 (4 个 )。其次请注意不要挂在配线上，认真地拆除吸
嘴更换台。
10.请取下元件相机。（详细请参考 「7.1 元件相机的更换」）。将附属的保护盖罩装在从
元件相机、元件相机灯上拆下的导线接插件上。
01MEC-0867S
┏ᯈ
ᢡঋݹⲺグ≊㙜ਾಞ䘿亯
ᨈᓝ᭥ᷬ
੮౪ᴪᦘಞⲺグ≊㙜ਾಞ
੮౪ᴪᦘಞⲺᨈᓝ
ᢡঋݹⲺグ≊㙜ਾಞ䘿亯
01MEC-0868S
ఈᤶৄ
ঠ༈㶎ᷧ
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
554 NXT IIc 机械手册

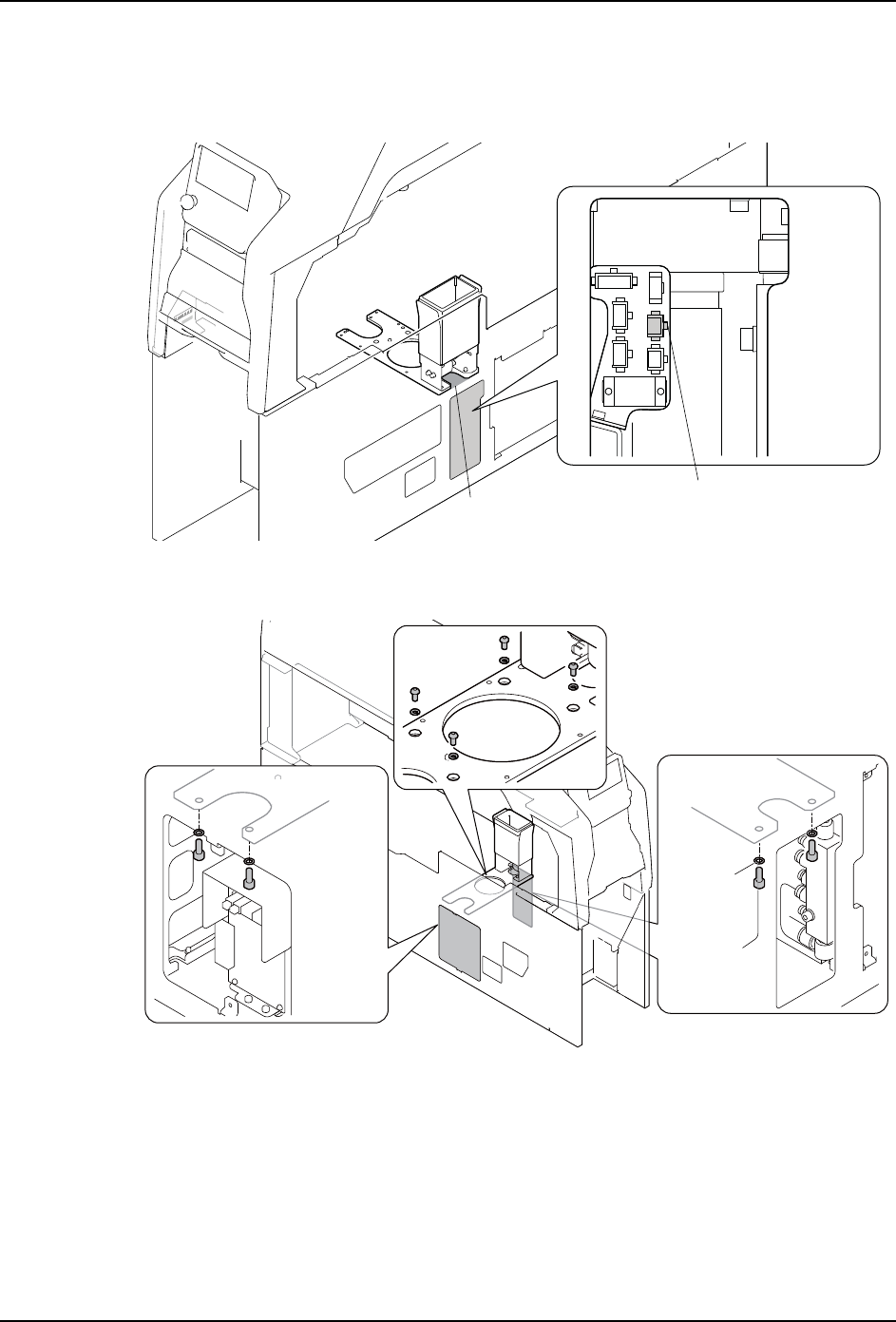

11.请拆除元件排出箱和相机平板。
a. 请从模组右侧面的开口部内的接插件筋板，取下元件排出箱的落座确认传感器的导
线接插件。
b. 请拆除相机平板表面的固定螺栓(4个)和模组左右侧面的开口部内的表面的固定螺
栓 (4 个 )，拆除元件排出箱上的相机平板。
ሲ㓵Ⲻ䙐䗽ᆊ
01MEC-1249S
ݹԬᧈ࠰
㩳ᓝՖಞⲺᨈཪ
01MEC-0870a
