8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S 556 NXT IIc 机械手册 V-Advance 对应部件的安装 14.请安装 V-Ad vance Y 轴 挡块。安装后 ，请确认 V -Advance Y 轴挡块的传感器 Dog 将传 感 器遮光。 15.请安装 V-Ad vance 盖板 和 V-Ad vance 吸嘴更 换器 ASS Y 到模组 上。 备注 )对应清扫刷单元置放台类型 ( 选项 ) 时，请在将清…
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 555

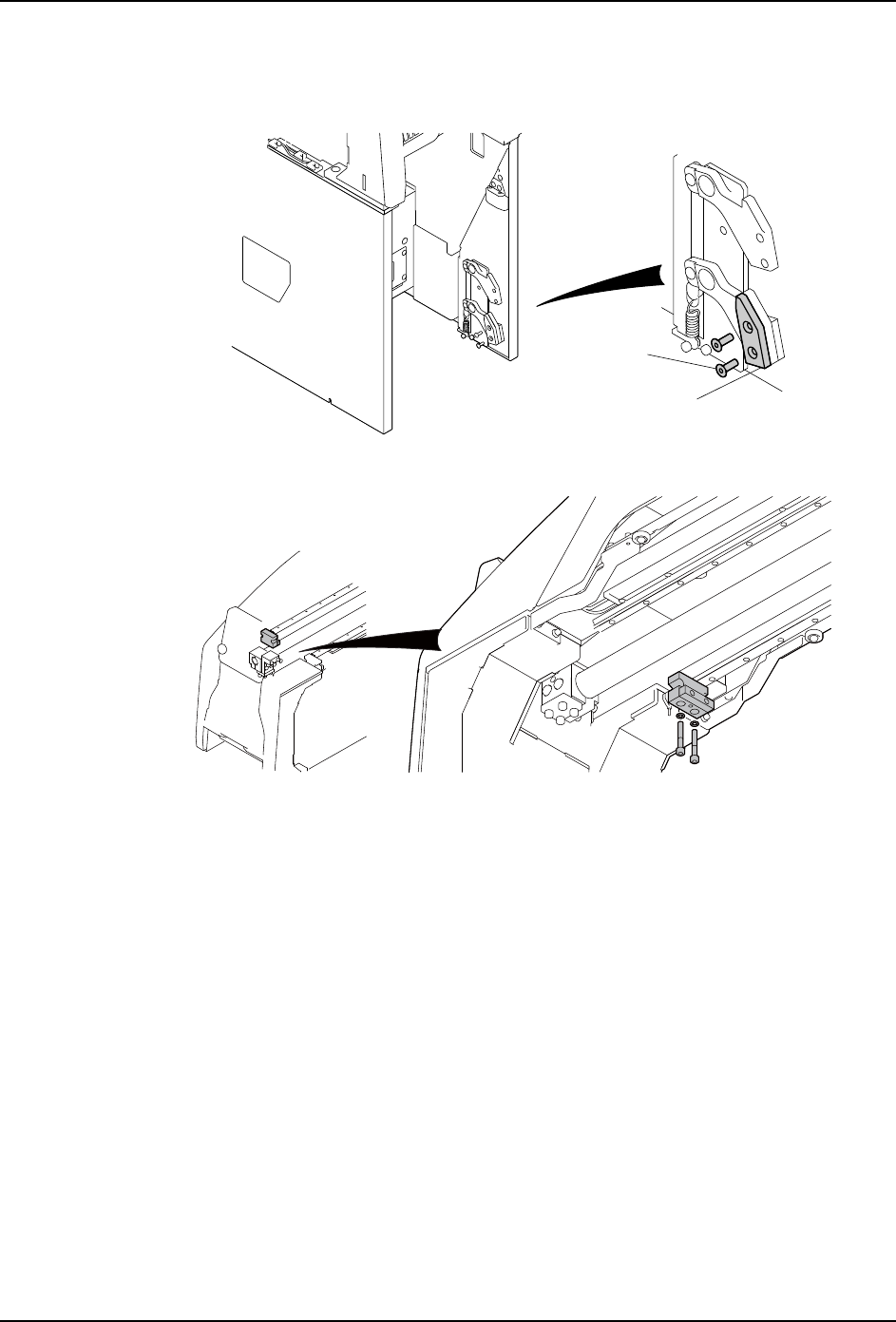

12.请拆除固定螺栓 (2 个 )，取下防滑块。
注意 )请仅仅在将料卷盘下降的状态下的 W08b/W08c 供料器安装到料站托架的料槽 20 上的时
候，拆除防滑块。
13.请拆除 2 个安装螺栓后拆除左侧的 Y 轴阻挡块。
01MEC-0871S
䰆⒥ഫ
㶎ᷧ
01MEC-0872a
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
556 NXT IIc 机械手册
V-Advance 对应部件的安装

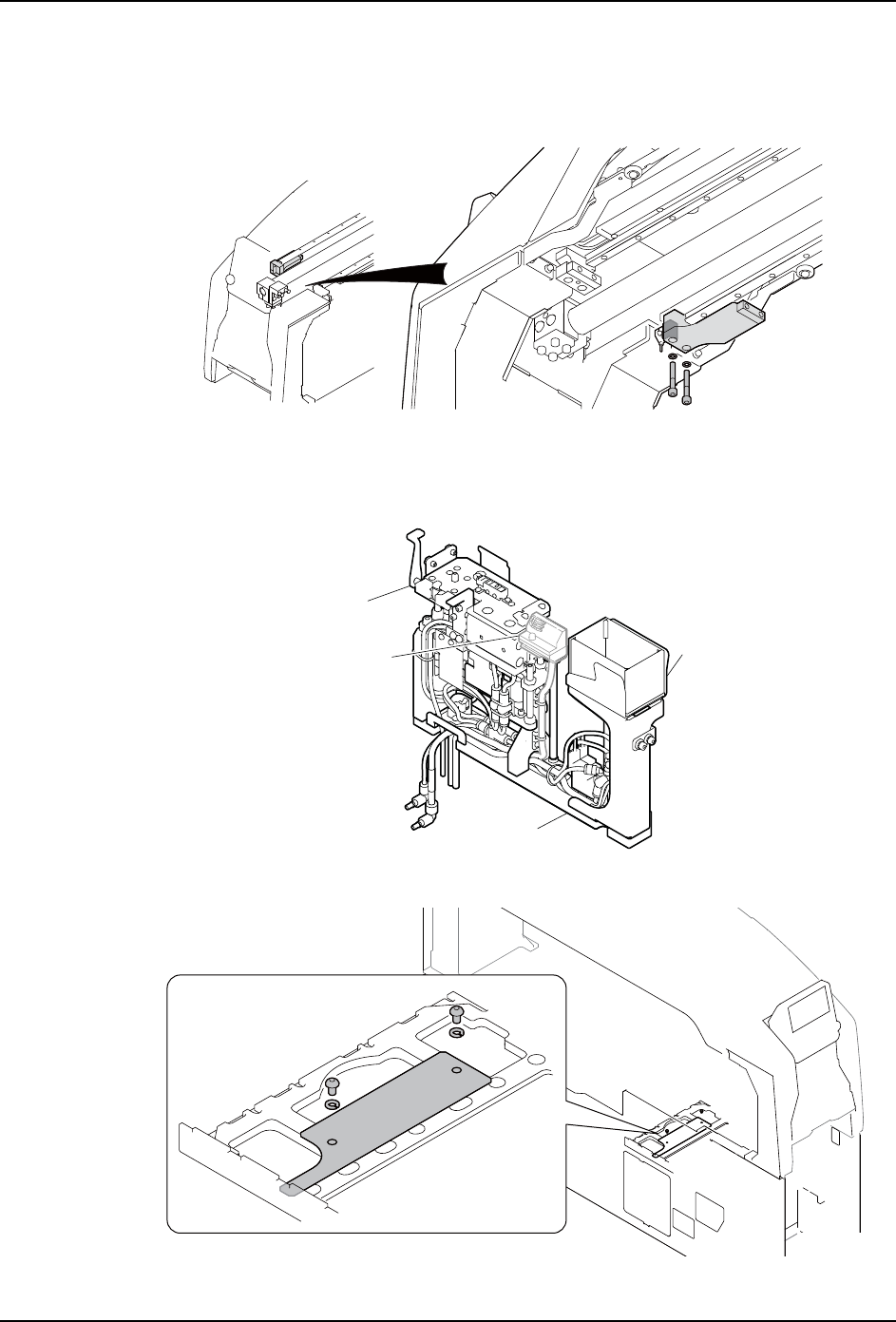

14.请安装 V-Advance Y 轴挡块。安装后，请确认 V-Advance Y 轴挡块的传感器 Dog 将传感
器遮光。
15.请安装 V-Advance 盖板和 V-Advance 吸嘴更换器 ASSY 到模组上。
备注 )对应清扫刷单元置放台类型 ( 选项 ) 时，请在将清扫刷单元安装到 V-Advance 吸嘴更
换器 ASSY 上的状态下作业。
a. 请安装 V-Advance 盖板到模组上。
01MEC-0873b
01MEC-0874Sb
V-Advance
੮౪ᴪᦘਦASSY
੮౪ᴪᦘਦ
ᢡঋݹᒩਦශ
δ䘿亯ε
ะᓝᒩᶵ
у㢥ݹԬᧈ࠰
01MEC-1074a
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 557

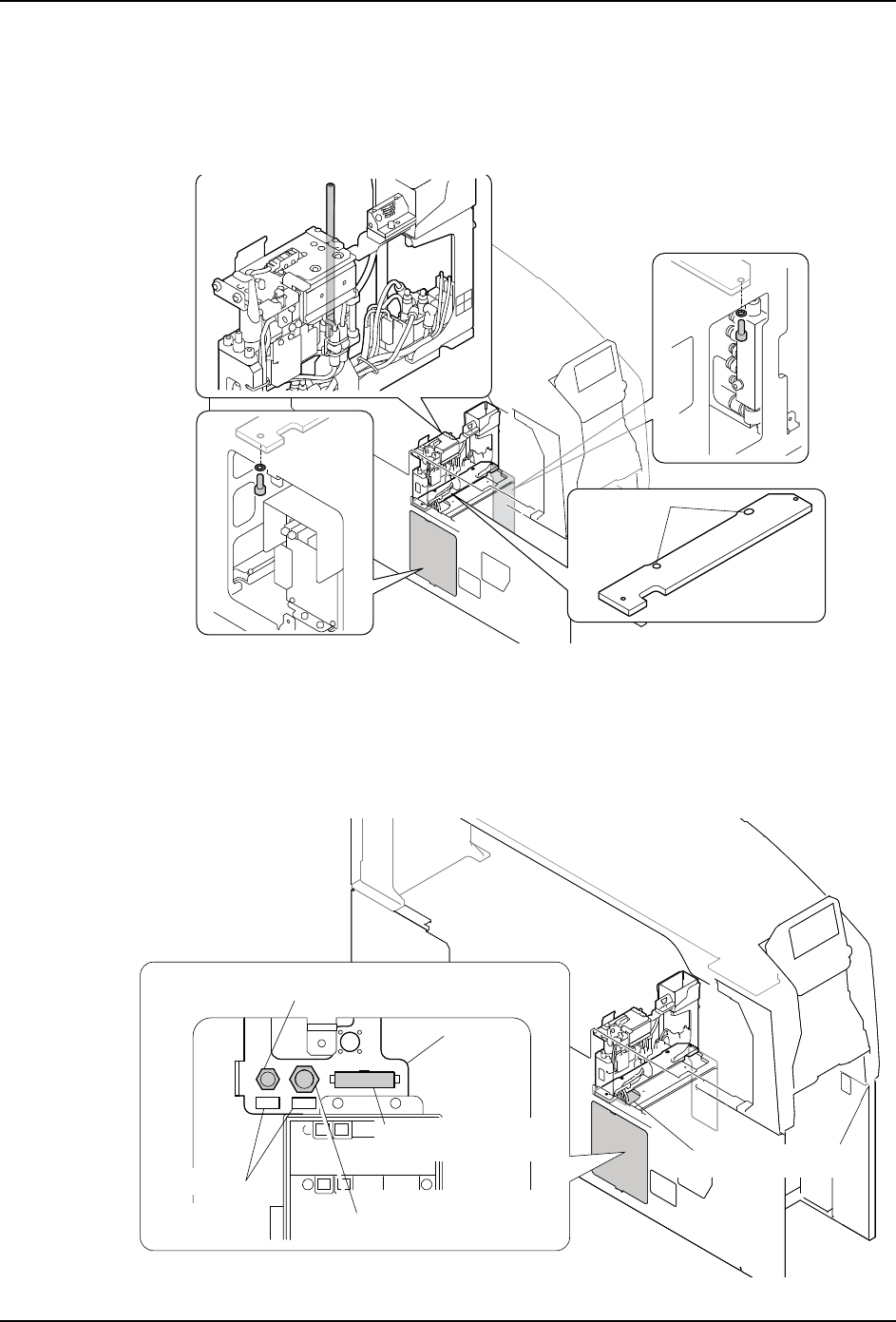

b. 请用干净的布擦拭模组的基座平板安装面，芯片元件等落下时请清除掉。
c. 将基座平板的定位孔与模组安装面的定位销吻合，用在模组左右侧面的开口部内的
螺栓(2个)和在上侧的双头螺栓(1个)固定。
注意 )安装的时候，请注意不要夹入周围的导线中。导线有可能短路。
d. 请将吸嘴更换台的导线接插件、空气耦合器和清扫刷单元的空气耦合器通过基座平
板周围左侧的孔。请连接接插件、空气耦合器到模组左侧面的开口部内的接插件筋
板的接口上。
备注 )如果已经设置了清扫刷单元平台型 （选项）时请安装空气耦合器。
关于吸嘴更换台和清扫刷单元，在空气软管和接插件筋板的接口下粘贴有识别用的粘
纸。请连接相同颜色。
01MEC-0875Sa
ᇐփᆊ
ะᓝᶵ
01MEC-0876Sa
ᨈᓝ᭥ᷬ
䇼ࡡ㋎㓮
੮౪ᴪᦘಞⲺグ≊㙜ਾಞ
ሲ㓵Ⲻ䙐ᆊ
ᢡঋݹⲺグ≊㙜ਾಞ䘿亯
੮౪ᴪᦘಞⲺᨈᓝ
