MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作 NXT IIc 机械手册 559 d. 请将 V-Advance 废料带输送槽的接头 和空气管穿过 模组的孔，并且将 输送槽插入到 定位销中后用螺丝固定。 e. 请将废料带处理单元的气源管 （2 根）连接到废料带输送槽的接头上。 f. 请使用捆扎带固定留在配线固定器 具上的废料带输送槽的接头上。 17.请安装 V-Ad vance 吸嘴 置放台。 （ 详细请参考 「4.5 …
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
558 NXT IIc 机械手册

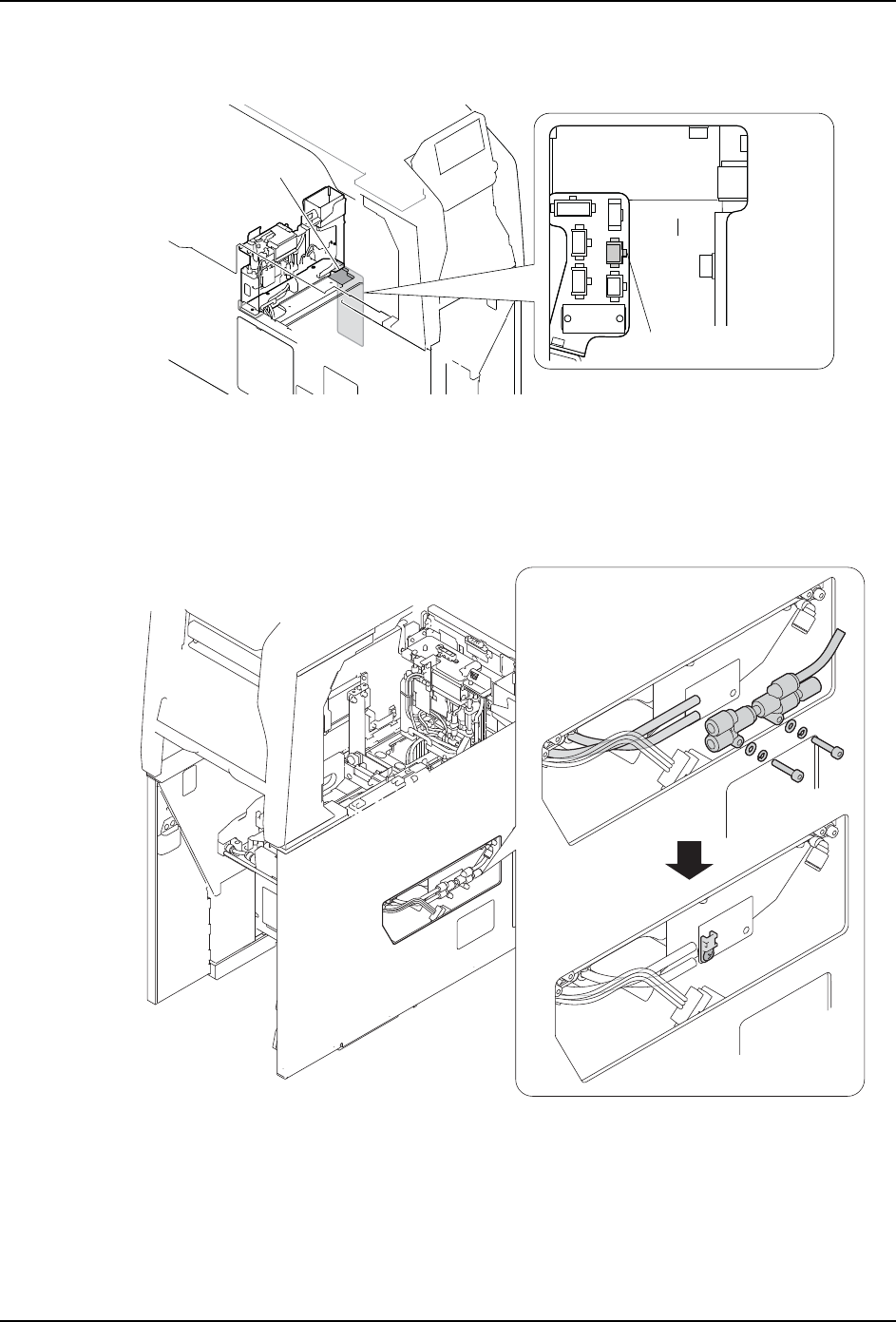

e. 请将元件排出箱落座传感器的导线通过基座平板周围右侧的孔。将接插件插入到模
组右侧面的开口内的接插件筋板内的接口上。
16.安装 V-Advance 废料带输送槽。
a. 请从模组有侧面的开口部拆除废料带处理单元侧面的螺栓。
b. 请拆除接头和空气管。
c. 使用固定废料带处理单元侧面的接头的螺栓孔，用螺丝安装固定布线用的用具。
01MEC-0877Sa
ሲ㓵Ⲻ䙐ᆊ
ݹԬᧈ࠰
㩳ᓝՖಞⲺᨈཪ
01MEC-1202
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 559

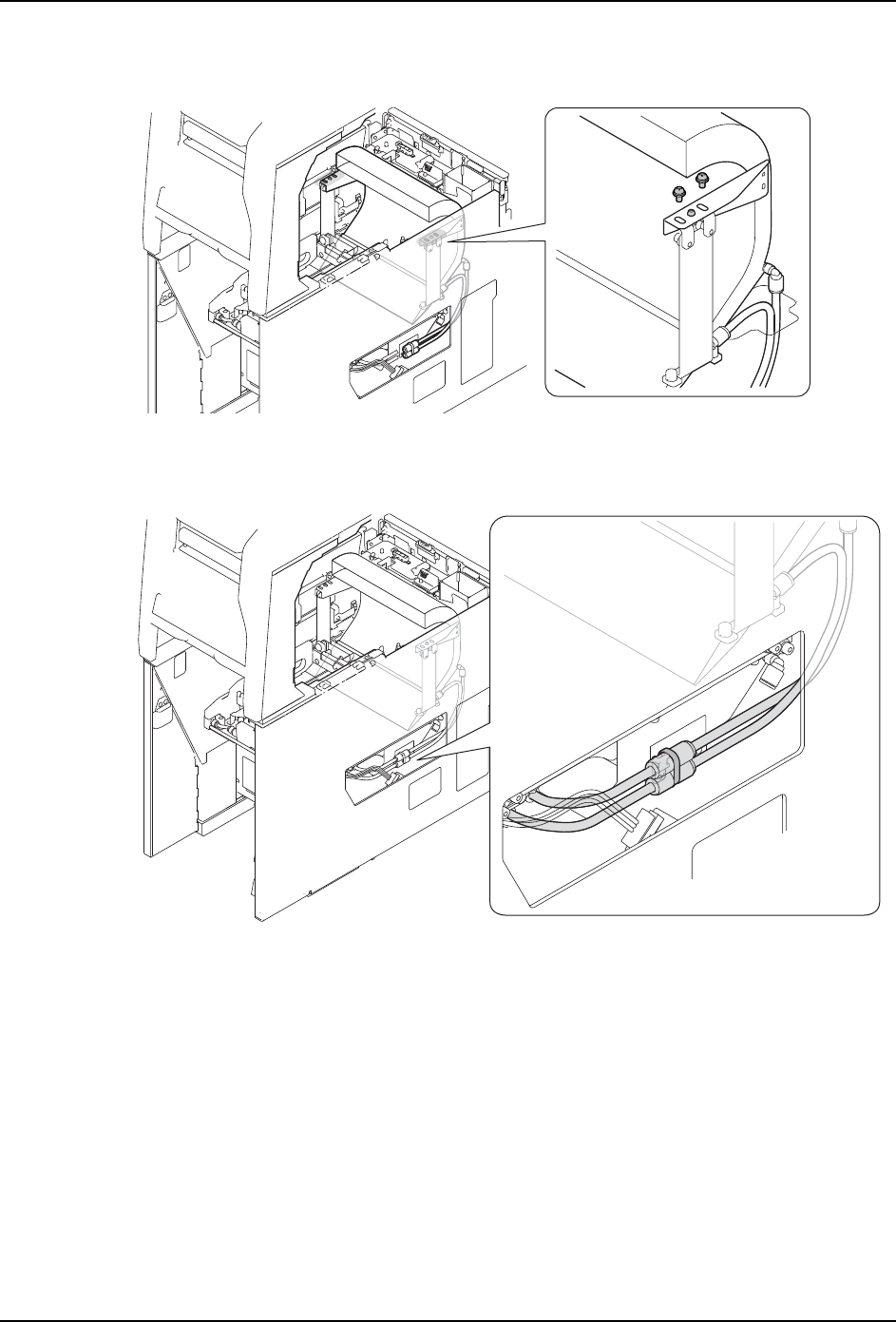

d. 请将 V-Advance 废料带输送槽的接头和空气管穿过模组的孔，并且将输送槽插入到
定位销中后用螺丝固定。
e. 请将废料带处理单元的气源管 （2 根）连接到废料带输送槽的接头上。
f. 请使用捆扎带固定留在配线固定器具上的废料带输送槽的接头上。
17.请安装 V-Advance 吸嘴置放台。（详细请参考 「4.5 吸嘴置放台的拆除 / 安装 」）
18.使料站基座前进。
a. 请取下左右各 3 个固定螺栓。
b. 拿住料站基座前侧的底面，一边举起料站基座一边使其前进，并且在不要碰到料站
基座安装面上所安装的定位销的位置上，使料站基座下降。
注意 )将料站托架抬起的时候，请不要拿住除静电装置的吸嘴。
01MEC-0878a
01MEC-1203
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
560 NXT IIc 机械手册
c. 请将料站基座压入到深处的状态下，用固定螺栓固定。
19.请将 V-Advance 料站盖板安装在对应 V-Advance 时的位置上。
注意 )请将标准料站盖板安装在 V-Advance 盖板的安装位置上。
备注 )根据安装料站盖板的条件不同需要进行调整。需要调整时，请在操作步骤 20 之后进行
调整。关于条件与调整方法，请参照 「8.6.5 供料器误插入的检测传感器的调整」。
20.请插入模组，做好料站托架的安装准备。
a. 请取下线性马达的保护盖板。
b. 请插入模组。（参考 「4.1 模组的拉出 / 插入」）
c. 将主电源开关 ON。
21.请安装 V-Advance 料站托架。
22.请进行料站倾斜度的测定。( 参照 「8.6.6 测定料站倾斜」)
请慎重保管拆除的单元和部件。
01MEC-0879S
㶎ᷧⱘᅝ㺙ԡ㕂
9B$GYDQFHᯊⱘ᭭キᑻԡ㕂
ᷛޚᯊⱘ᭭キᑻԡ㕂
䰸䴭⬉㺙㕂ⱘఈ
01MEC-0880S
І㸠ো
Ⲫᵓ
㶎ᷧ
V-AdvanceⲪᵓⱘᅝ㺙ԡ㕂
ᷛޚⲪᵓⱘ
ᅝ㺙ԡ㕂
