8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
570 NXT IIc 机械手册

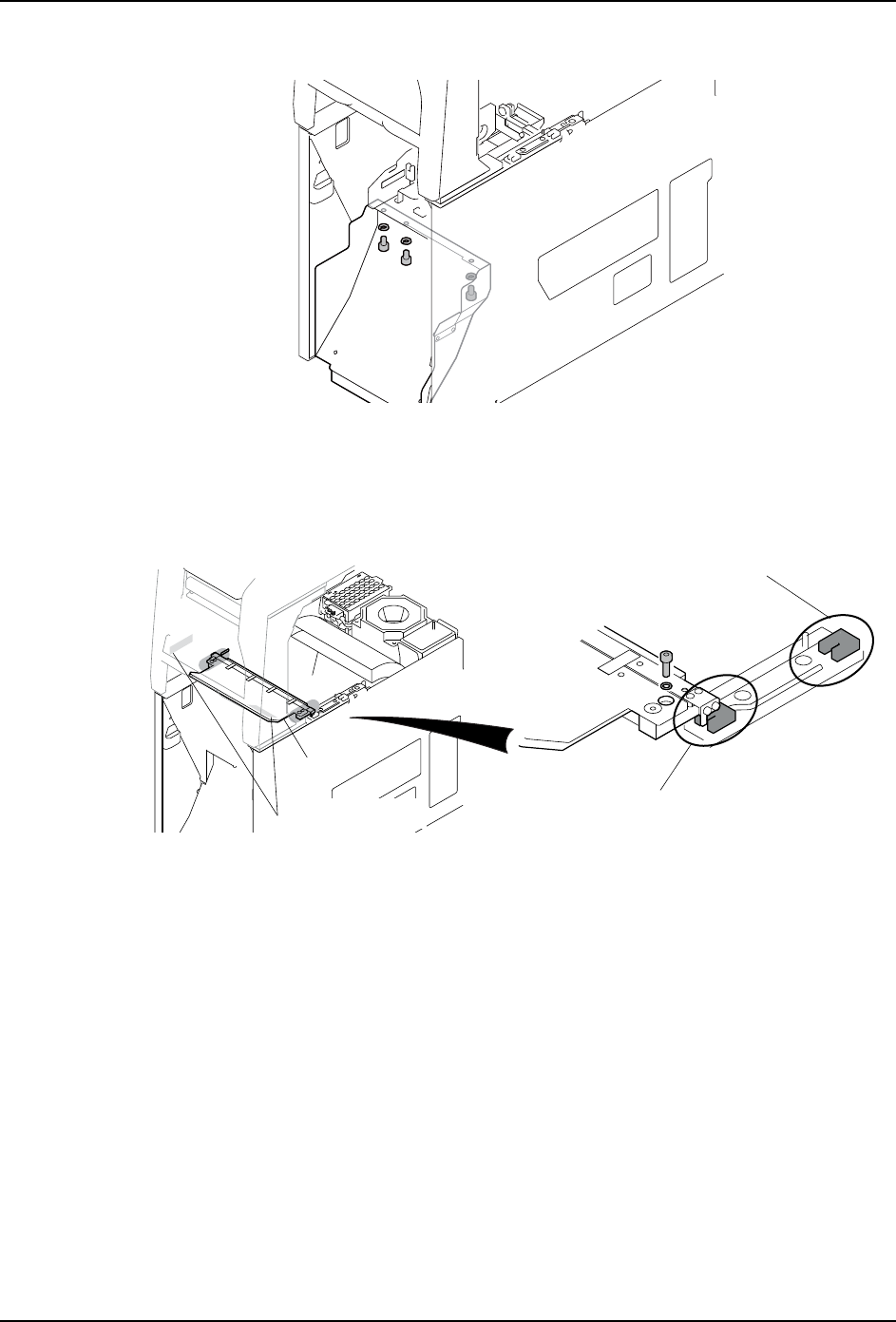

17.请使用固定螺栓 (3 个 )，安装表面薄膜滑槽。
18.请将标准料站盖板安装到标准时的安装位置。
注意 )请不要将 V-Advance 盖板安装到标准料站盖板的安装位置。
备注 )根据安装料站盖板的条件不同，需要进行调整。需要进行调整时，请按照操作步骤 20
之后进行调整。关于条件和调整方法请参照 「8.6.5 供料器误插入的检测传感器的调
整」。
19.请插入模组、进行料站托架的安装准备。
a. 请拆除线性马达保护盖板。
b. 请插入模组。( 参照 「4.1 模组的拉出 / 插入」)
c. 请把主开关设定为 ON。
20.请安装料站托架。
21.请测定料站倾斜度。( 参照 「8.6.6 测定料站倾斜」)
请慎重保管拆除的单元和元件。
01MEC-0864Sa
ᐨภ
9$GYDQFHⲪᵓⱘᅝ㺙ԡ㕂
Ⲫᵓ
ᷛޚⲪᵓᅝ㺙ԡ㕂
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 571
8.6.5 供料器误插入的检测传感器的调整
料站盖板的供料器误插入检测传感器需要与安装料站盖板的模组对应调整。因此，在以下的
情况时，请进行供料器误插入检测传感器的调整。
·如果安装新购买的料站盖板到模组上时
·如果在调整的料站盖板和模组的组合以及不同的组合上使用时
·如果料站盖板的传感器 Dog 的调整状态变化时
准备物品
备注 )供料器误插入检测传感器调整治具是选项。是否购请与本公司或者本公司代理店联
络。
调整方法

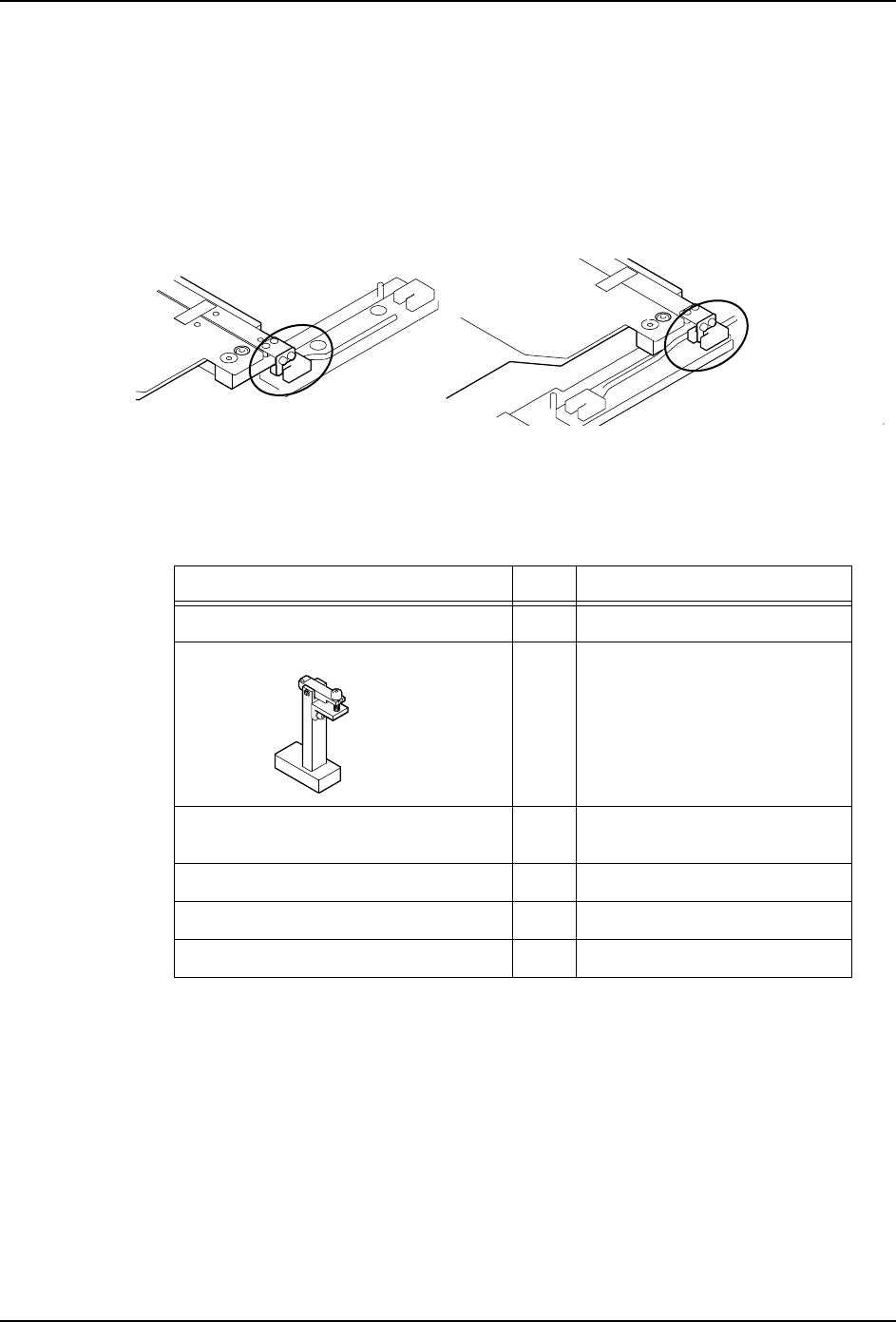

标准料站盖板和 V-Advance 料站盖板的调整方法同样。
1. 拉出模组，请按下紧急停止按钮。( 参照 「4.1 模组的拉出 / 插入」。)
01MEC-1251S
V-Advanceᯏㄏⴌᶵ
ḽᯏㄏⴌᶵ
名称 个数 备注
六角扳手套件 1
供料器误插入检测传感器调整治具 1 图号：AB17300
千分表 1 分辨率：0.01mm 以下
测定范围 :2mm 以上
磁铁支架 1 固定千分表用
乐泰 （Loctite）222 1 固定螺栓用粘结剂
脱脂剂 1
01MEC-1250
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
572 NXT IIc 机械手册

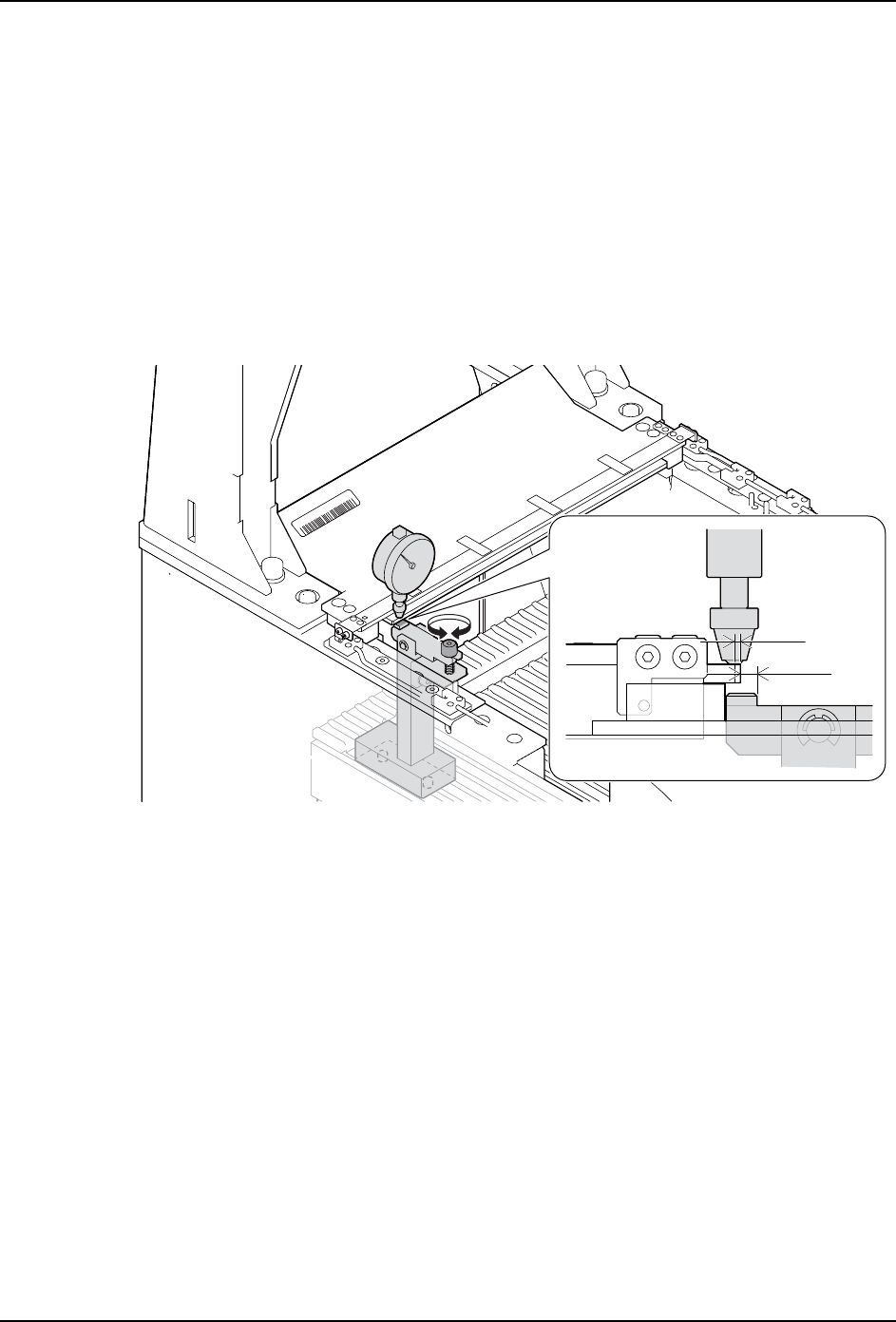

2. 请把供料器误插入检测传感器调整治具和千分表设置在料站托架上。
a. 请把供料器误插入检测传感器调整治具放在料站盖板尽头侧的料站托架上。此时，
请将治具底面的定位销嵌入料站托架的收存格 19 槽中。
b. 请在料站盖板尽头侧的前端与治具上部前端的凸部中央一致的位置时移动治具。
备注 )请在移动治具前确认治具前端部处于不会碰到盖板的高度。治具前端部碰到盖板时，
请调整治具的螺栓，降低前端部。
c. 请将千分表的磁铁支架安装到料站托架上，请将千分表测定针抵住料站盖板尽头侧
的前端表面。
备注 )在设定时请将千分表处于即使将测定部抬起 1.5mm 左右也可以测定的状态。
d. 请将千分表的刻度调到 0。
3. 调整料站盖板的传感器 Dog 的位置。
a. 向右旋转治具的调整螺栓，到千分表的刻度变化 1mm 为止，使治具前端部上升。
备注 )治具前端部在调整螺栓时向右面转上升，向左面转下降。
b. 为了可以用手移动传感器 Dog，请松开固定螺栓 (2 个 )。
c. 请降低传感器 Dog 到传感器的红灯亮的位置。并且 , 请一边向上方移动，一边在传
感器灯消失的位置上暂时固定螺栓。
备注 )在降低传感器 Dog 到传感器灯亮的位置时 , 请将传感器光轴通过传感器 Dog 的园孔。
d. 向左面旋转调整治具的螺栓，下降到从料站盖板到治具前端部离开为止。请确认那
时的千分表值为 0 并且传感器灯点亮。
01MEC-1252
1 mm
2.5 mm
