8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
576 NXT IIc 机械手册
测定吸取高度
启动测定料站倾斜用的应用程序后，按以下步骤测定吸取高度。
1. 将用 job 指定的机器工作头和吸嘴置放台安装在机器上。
备注 )治具吸嘴请根据使用的贴装工作头的吸嘴头数安装到吸嘴置放台上。

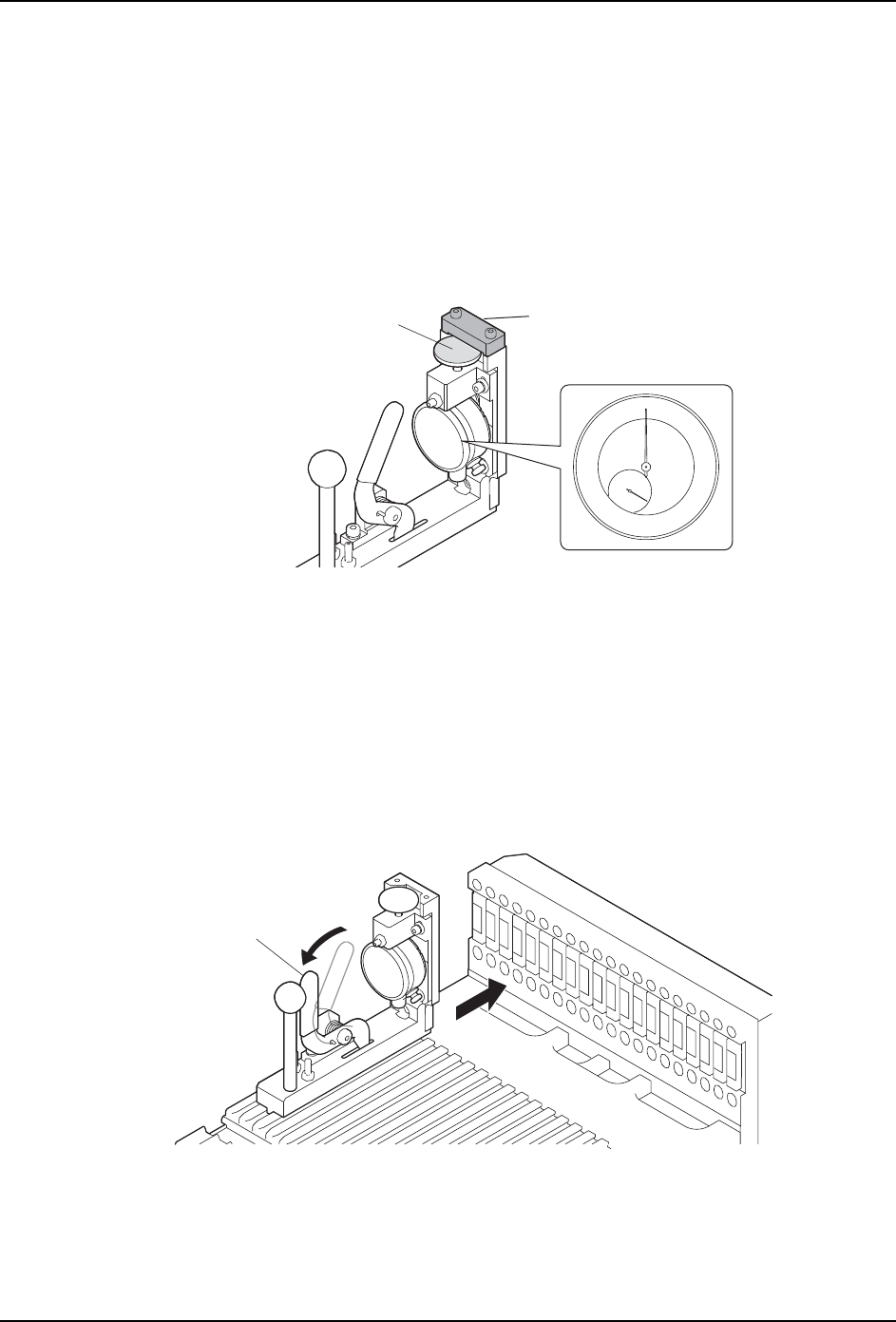

2. 请进行校正用的治具的千分表的原点校正。
a. 请安装校正用的治具、确认千分表的测定面与校正用治具是否接触。
b. 在千分表的指针所指的位置上，与刻度的 「0」对齐。
c. 请拆除校正治具。
3. 请安装测定料站倾斜治具到料站托架上。M3-2c 模组的时候在料槽 No.2,10,19、M6-2c
模组的时候在料槽 No.2,23,24 上。
备注 )测定吸取高度治具不足时，安装在料站 2 上测定后，请重新安装在下一个料站上进行
测定。
a. 请将测定料站倾斜治具底部的导轨插入到料站托架的漕中。
b. 将测定料站倾斜治具的夹紧拉杆拉到面前，继续将治具插入到深处为止。
c. 请放松夹紧拉杆，将测定料站倾斜治具固定在料站托架上。
4. 请从 Fuji Flexa 传送 job 到机器上 , 传送结束后显示出等待 START 画面。
0
100
20
20
4040
60
60
8080
0
10
2
4
6
8
01MEC-1076S
᷵ℷ⫼⊏
⌟ᅮ䴶
NXTDPL015Sa
།㋻ᢝᴚ
MEC-NXTIIc-3.3S 8. 对应各种功能时的准备操作
NXT IIc 机械手册 577
5. 请按下操作面板的箭头键 （上下）。选择 「测定料站倾斜」。
6. 请按下 START 按键。开始校正精度。
备注 )在此，机器确认吸嘴平台。没有安装测定用吸嘴治具时，会要求拉出模组。请根据向
导安装治具吸嘴后，重新按下 START 按键。
7. 完成精度校正后，在操作画面上显示出开始测定的向导画面后，按下 OK 按键。治具移
动到测定光标位置。进一步下降到吸取高度。
备注 )在移动的中途按下 CYCLE STOP 按钮后，治具吸嘴返回到吸嘴置放台，回到步骤 5 的画
面。
NXTBAS182a
NXTBAS183a
8. 对应各种功能时的准备操作 MEC-NXTIIc-3.3S
578 NXT IIc 机械手册
8. 确认治具吸嘴下降后，记录测定料站倾斜治具的刻度。因为测定值要输入到后面的附加
软件中，请正确记录包含 + 方向，- 方向的数值。
9. 在操作画面上，显示出测定结束的向导。请按下 OK 按键。治具吸嘴上升。
备注 )测定吸取高度的治具不够时，请暂时拆除，在下一个料站上重新安装。
10.在其他的料站上进行测定。在画面上显示出开始测定的向导画面。请反复进行步骤 5 到
步骤 9。
11.测定完全部的料站后，治具吸嘴退回到吸嘴平台，返回到步骤 5 的画面。
12.按下 START 按键后，重新返回到等待开始测定画面。要返回到普通的画面时，请将主电
源开关 OFF 后，重新启动机器。
0
100
20
20
4040
60
60
8080
0
10
2
4
6
8
NXTDPL016Sa
⊏ఈ
NXTBAS184a
