MEC-NXTIIc-3.3S 9. 调整
NXT IIc 机械手册 589

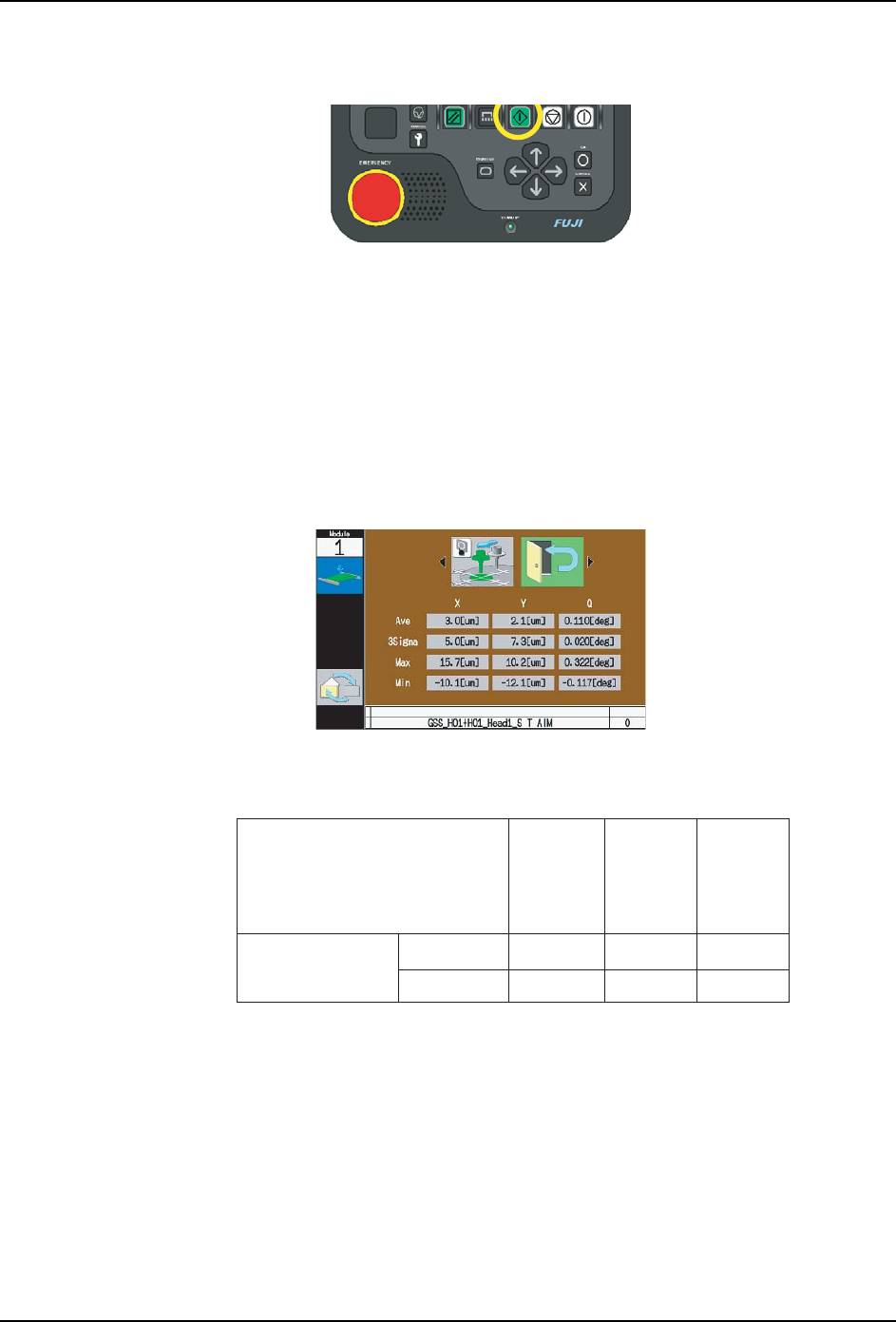

10.按下 MANUAL 按钮，返回等待 START 画面后，请按下 START 按钮。机器开始贴装元件，
测定贴装精度。测定结束后，治具板自动地松开。
备注 )测定的元件数据比较多时，看上去好像是在夹紧电路板的状态下停止，这个期间，机
器将测定结果输出。请不要随便地把手放入到机器内。
11.确认治具板的松开后，请按下 CYCLE STOP 按钮。返回到等待 START 画面。
12.按下 MANUAL 按钮，显示出手动指令画面后，请使用箭头键，选择排出电路板的指令，
按下 OK 按钮。
13.请根据向导画面拉出模组，取出治具板。然后慢慢地插入模组。
14.请按下 MANUAL 按钮。返回到等待 START 画面。
15.请记录在操作画面上显示的贴装精度测定结果。
16.PAM 的测定结果在公差范围以外时，有必要创建修正值文件。但在 「精度确认模式」的
时候，不能创建修正值文件。
17.请将在玻璃电路板上贴装的玻璃元件返回到治具板上，在 1005 白色元件时将双面粘纸
从玻璃电路板上剥离，重新粘贴新的粘纸。
只有 32 个测定 H02、H02F、H04、H04S、H04SF、H08M、G04、G04F 工作头用
的玻璃元件的时候
在玻璃元件只有 32 个的状态下测定 H02、H02F、H04、H04S、H04SF、H08M、G04、G04F 工作
头的时候，为了满足精度测定所必须的贴装点数，有必要进行多次测定。请变更 Job，在 H02
工作头上测定 2 次、在 H04、H04S、H04SF、H08M、G04、G04F 工作头上测定 4 次。详细请参
考 「9.1.2 样品 Job」
NXTOPE139
01MEC-0640
01MEC-0837Sb
OF, H04
H08,
H12S,
H12HS,
V12
H01,
H02,
H02F,
G04,
G04F
䍪㻻㋴ᓜ㸦Ȫ㸧
CpkӍ1.00
CpkӍ1.33
s
s
s
s
H04S,
H04SF
H08M,
s
s
9. 调整 MEC-NXTIIc-3.3S
590 NXT IIc 机械手册
9.1.9 创建修正值文件
「PAM 模式」的时候，PAM 测定结束后创建修正值文件。修正值文件的创建方法，有简易创
建和手动创建。
简易创建可以不使用附加软件，方便地反映修正值数值到机器上。请在需要手动创建以外的
时候使用简易创建。请在以下的例子时使用手动创建。
a. 编辑修正值数值的时候。
b. 如果玻璃元件只有 32 个，在测定 H02、H02F、H04、H04S、H04SF、H08M、G04、G04F
工作头的时候。
注意 )请不要变更创建的修正值文件的文件名。有可能会不能读取文件到机器中，导致反映
不出补正值。
「精度确认模式」不能创建修正值文件。取得测定结果时，请按照与下项「手动生成修正值
文件的」的同样方法保存数据。

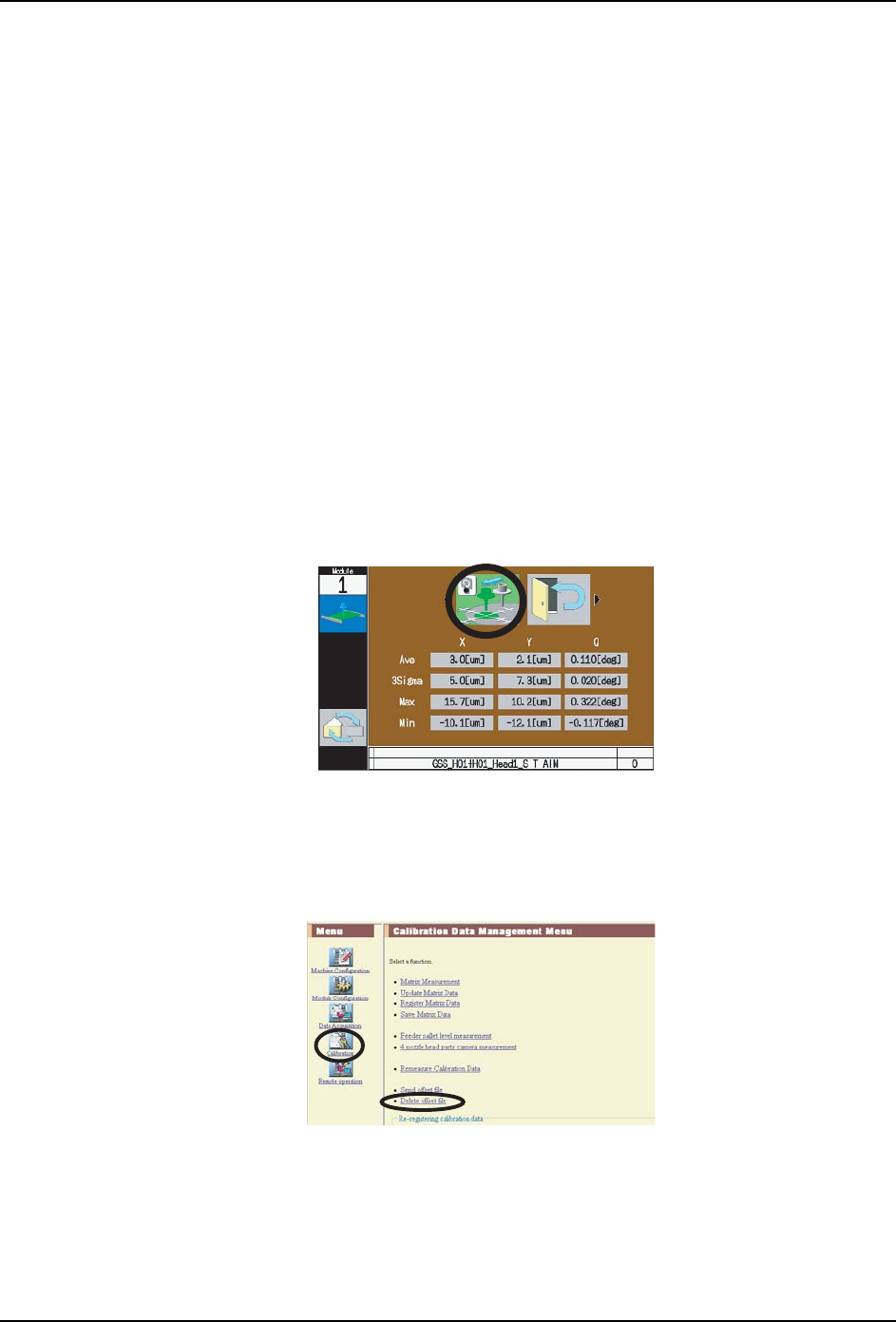

1. 在操作画面上 PAM 测定的测定结果显示后，请使用箭头键选择简易生成指令，按下 OK
按键。创建修正值文件后，暂时处于 「START」按键等候状态。
2. 为了确认精度再次测定时，将治具平板安防在模组内，请按下 「START」按键。按下
「START」按键后修正值文件反映到机器中，开始测定。
3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的 「固有
值管理」- 「修正值文件的删除保存」。
01MEC-0641
01MEC-0642E
MEC-NXTIIc-3.3S 9. 调整
NXT IIc 机械手册 591

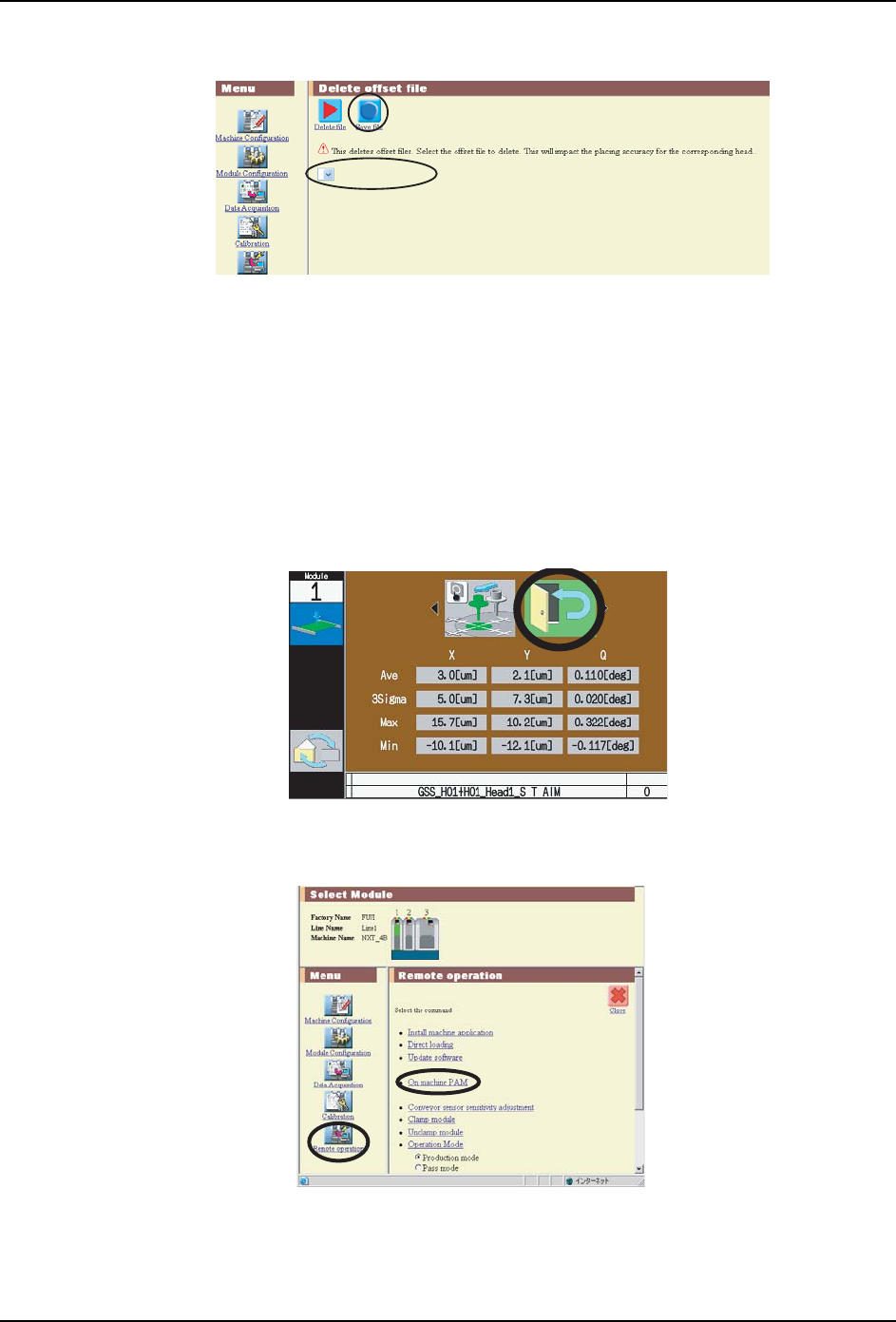

4. 请选择进行备份的修正值文件，选择 「文件保存」。
简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。
·机器在 PAM 模式的状态下，按下操作电路板的 「START」按键的时候
·把机器从 PAM 模式切换到生产模式的时候
·重新启动机器的时候
手动创建修正值文件的时候
备注 )关于在此说明的附加软件的操作方法，请参考 「附加软件操作手册」（在线手册）。
1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于 「START」按键等待状态。
2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择 「远程操作」- 「机上
PAM」。
3. 执行 「取得开始」后，开始取得数据。
01MEC-0643E
01MEC-0644
01MEC-0638E
