9. 调整 MEC-NXTIIc-3.3S 602 NXT IIc 机械手册 9.3 模组真空传感器的灵敏度调整 1. 请向前方拉出要调整的模组。 （请参考 「4.1 模组的拉出 / 插入」 。 ） 2. 真空传感器配置在左侧面的开口部 。要调整的模组在基座的左端，而模组的左侧带有盖 板时，为了腾出传感器附近的空间 ，请拆除侧盖板。 3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。 4. 用螺丝刀调节 SET1 开关，…
MEC-NXTIIc-3.3S 9. 调整
NXT IIc 机械手册 601

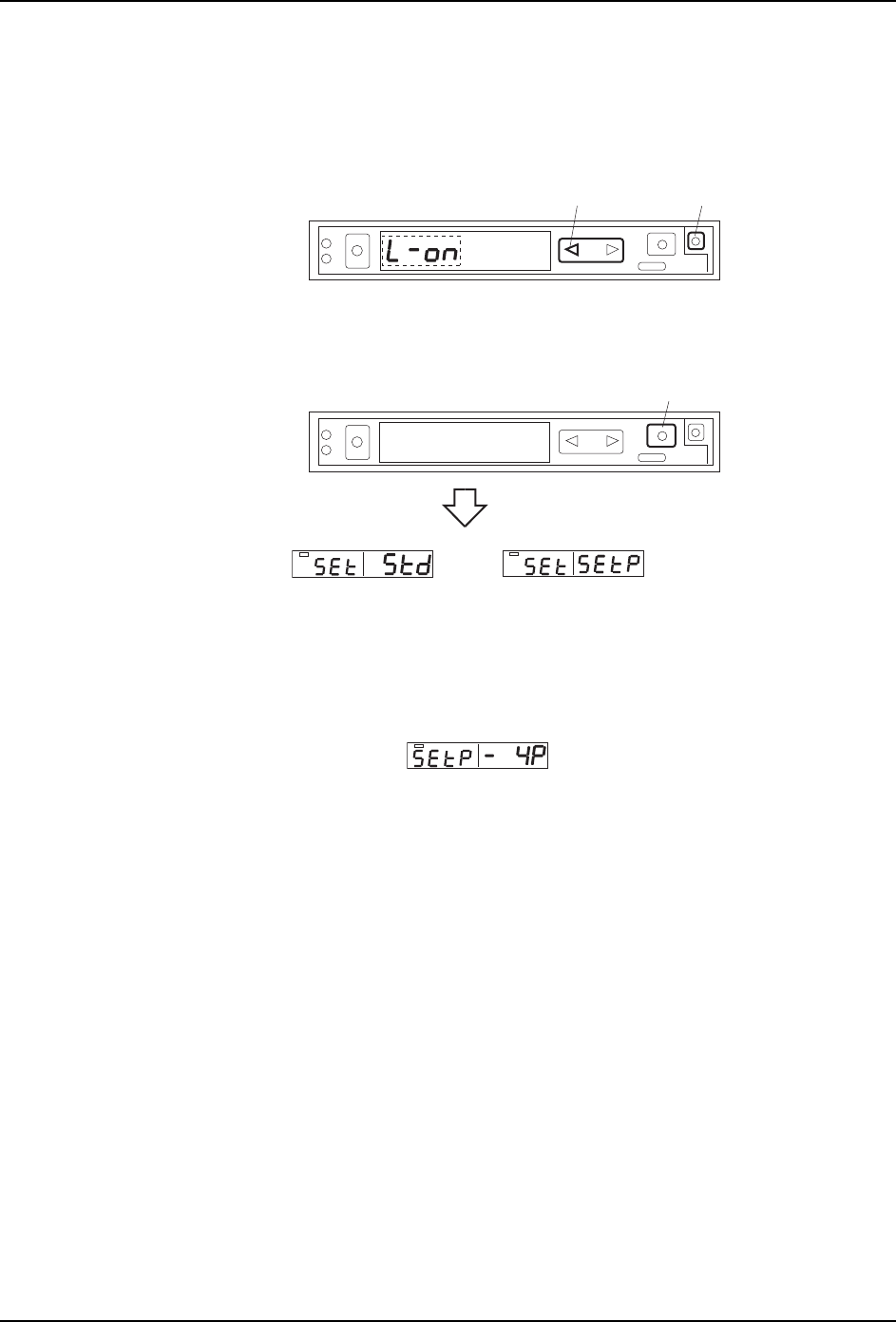

1. 将要调整的模组向前方拉出。（请参考 「4.1 模组的拉出 / 插入」。）
2. 打开调节的传感器放大器的盖罩。
3. 请把输入模式设定为 「L-on」（避光时 OFF）。
请按下按键 （1），在 5 秒之内按下按键 （2）。
4. 其次进行灵敏度的设定。
连续按下MODE按键(3)3秒左右，再按1次MODE按键(3)后进入灵敏度设定画面。
5. 显示 「Std」的时候，按 1 次箭头键 （无论在哪一边）后，切换到 「% 调整」。显示
「SEtP」的时候，没有必要进行此操作。
6. 按 1 次 MODE 按键。
7. 按箭头键，设定数值为 「-4P」。
8. 持续按 MODE 按键 3 秒后决定。
9. 关闭传感器放大器的盖罩，将模组插入原来的位置。（请参考 「4.1 模组的拉出 / 插
入」。）
01MEC-0337b
12
01MEC-0338Sc
㗙
MODEᣝ䬂(3)
01MEC-0340J
9. 调整 MEC-NXTIIc-3.3S
602 NXT IIc 机械手册
9.3 模组真空传感器的灵敏度调整
1. 请向前方拉出要调整的模组。（请参考 「4.1 模组的拉出 / 插入」。）
2. 真空传感器配置在左侧面的开口部。要调整的模组在基座的左端，而模组的左侧带有盖
板时，为了腾出传感器附近的空间，请拆除侧盖板。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使不显示开关的数
值，调整值也会变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出当前的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必正确地调整开关值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 「4.1 模组的
拉出/插入」。）
01MEC-0796S
M3-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
M6-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
MEC-NXTIIc-3.3S 9. 调整
NXT IIc 机械手册 603
9.4 模组压力传感器的灵敏度调整
1. 请向前方拉出要调整的模组。（请参考 「4.1 模组的拉出 / 插入」。）
2. 模组压力传感器配置在左侧面的开口部。要调整的模组在基座的左端，而模组的左侧带
有盖板时，为了腾出传感器附近的空间，请拆除侧盖板。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使不显示开关的数
值，调整值也会变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必正确地调整开关值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 「4.1 模组的
拉出/插入」。）
01MEC-0796S
M3-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
M6-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
