9. 调整 MEC-NXTIIc-3.3S
602 NXT IIc 机械手册
9.3 模组真空传感器的灵敏度调整

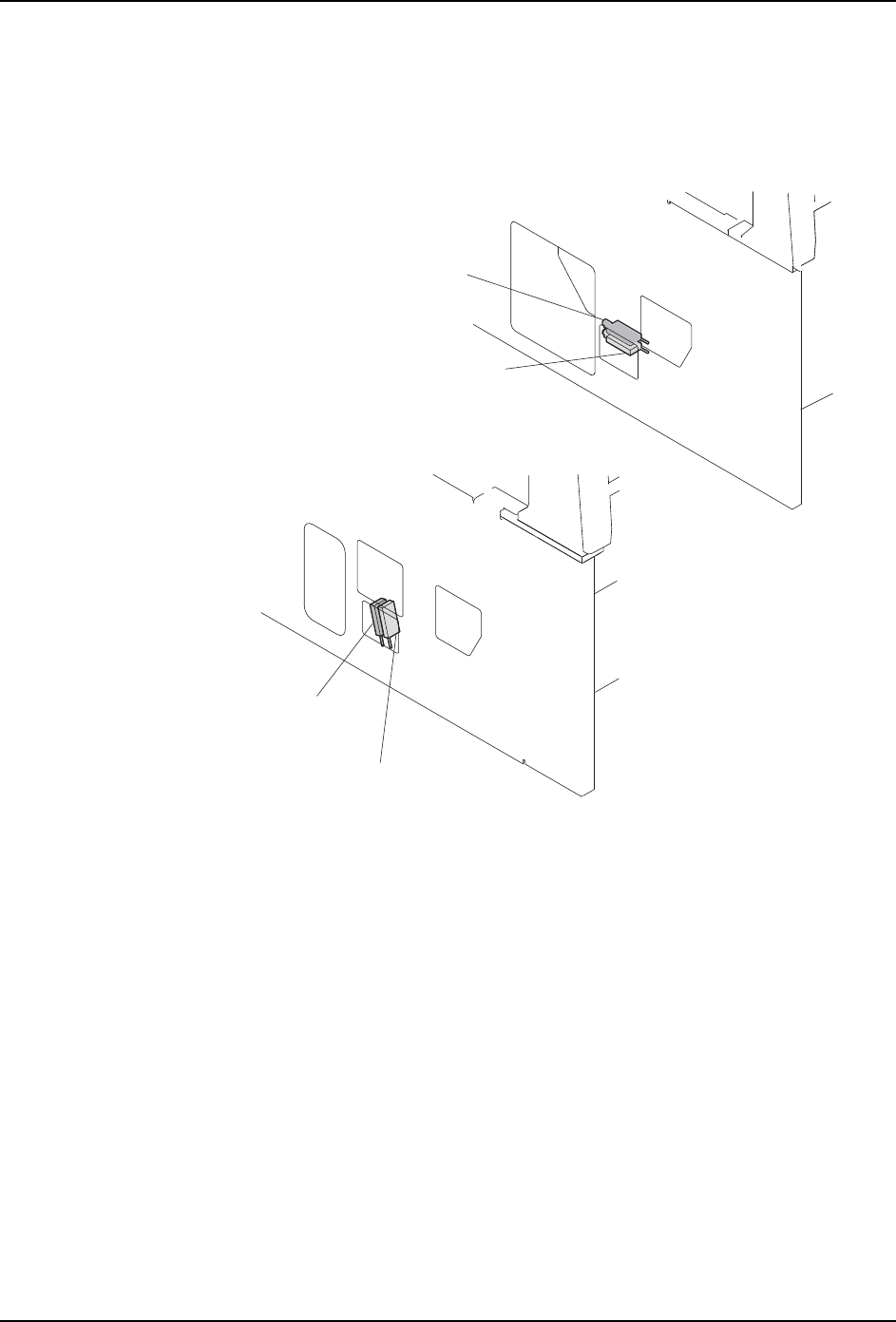

1. 请向前方拉出要调整的模组。（请参考 「4.1 模组的拉出 / 插入」。）
2. 真空传感器配置在左侧面的开口部。要调整的模组在基座的左端，而模组的左侧带有盖
板时，为了腾出传感器附近的空间，请拆除侧盖板。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使不显示开关的数
值，调整值也会变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出当前的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必正确地调整开关值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 「4.1 模组的
拉出/插入」。）
01MEC-0796S
M3-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
M6-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
MEC-NXTIIc-3.3S 9. 调整
NXT IIc 机械手册 603
9.4 模组压力传感器的灵敏度调整

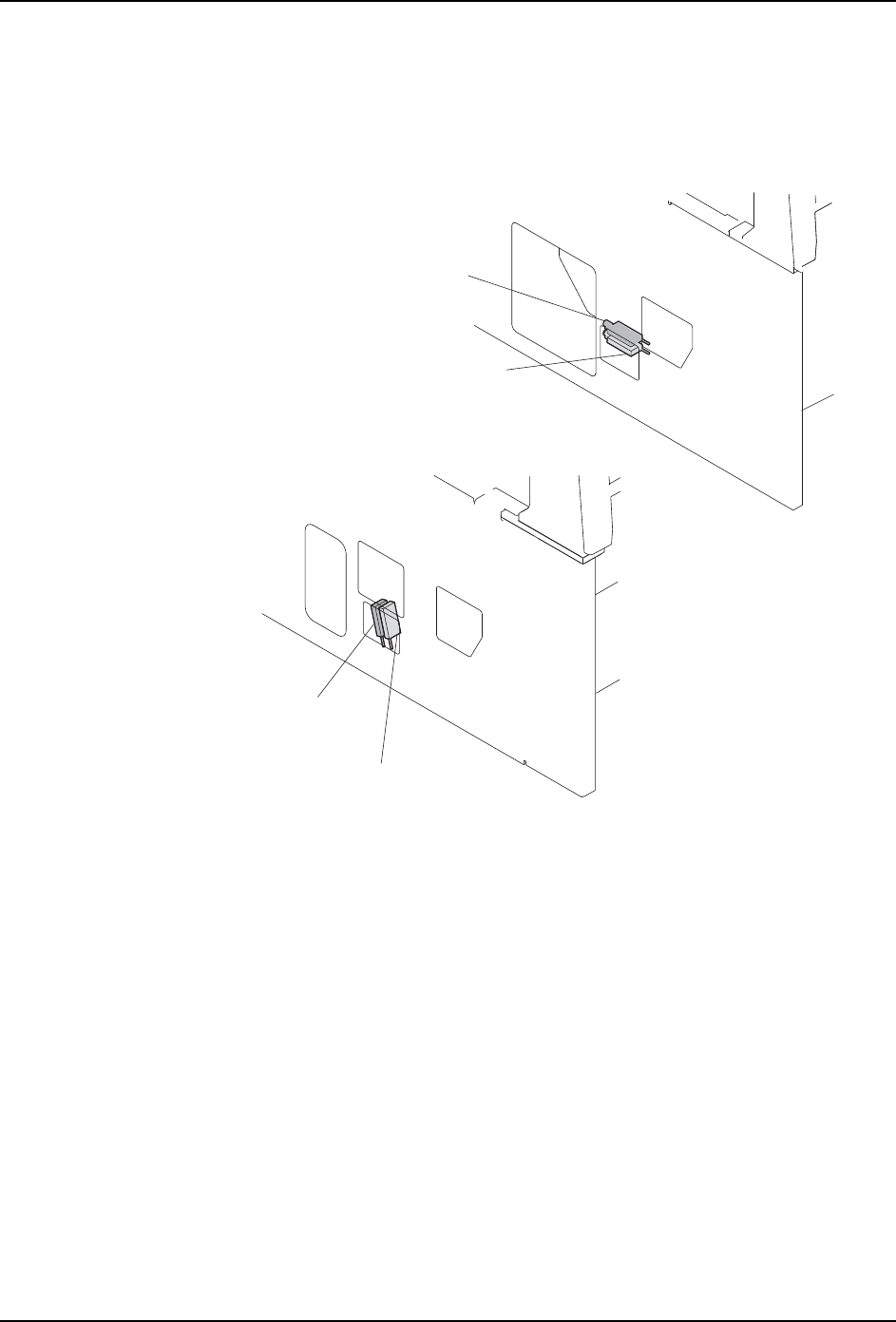

1. 请向前方拉出要调整的模组。（请参考 「4.1 模组的拉出 / 插入」。）
2. 模组压力传感器配置在左侧面的开口部。要调整的模组在基座的左端，而模组的左侧带
有盖板时，为了腾出传感器附近的空间，请拆除侧盖板。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 0.40。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使不显示开关的数
值，调整值也会变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必正确地调整开关值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考 「4.1 模组的
拉出/插入」。）
01MEC-0796S
M3-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
M6-2C㒘
㒘य़Ӵᛳ఼
㒘ⳳぎӴᛳ఼
9. 调整 MEC-NXTIIc-3.3S
604 NXT IIc 机械手册
9.5 基座用真空传感器的灵敏度调整
1. 基座真空传感器配置在前面左侧。用于这一传感器的显示屏为两个显示屏的右面一个。
2. 持续按 「S」按钮 5 秒以上显示出 「LoC」。变换显示出 「F 0」、「LoC」。
3. 按箭头键中的任意一个显示出 「UnL」，再按 「s」键。解除锁定。
4. 持续按 「s」键 2 秒以上后，显示出 「F 0」。
5. 当显示屏下侧的单位显示不是 「kPa」时，按下 「s」键，用箭头键显示出 「PA」后按
下 「s」键，单位显示已经是 「kPa」时不需要此操作。
备注 )设定单位时用箭头键切换 「PA」和 「*PA」, 在此，「*PA」的 「*」表示记号已经显示
的意思。
6. 从 「F 0」的状态按下箭头键后显示 「F 1」，请按下 「s」键，交替显示 「oU1」和
「HYS」。
7. 请按 「s」键。交替显示 「lot」和 「1_P」。
8. 请按 「s」键。显示出 「P_1」，请用箭头键设定为 「-59.0」。
9. 请按 「s」键。显示出 「H_1」，请用箭头键设定为 「0.000」。
10.请按 「s」键。交替显示 「Co1」和 「SoG」。
11.请按 「s」键。显示出 「F_1」。
12.请按 「s」键 2 秒以上，显示出当前的压力值。
13.请按 「s」键 5 秒钟，交替显示 「F 0」和 「UnL」。
14.按箭头键中的任意一个显示出 「Loc」后，请按 「s」键。锁定设定。
