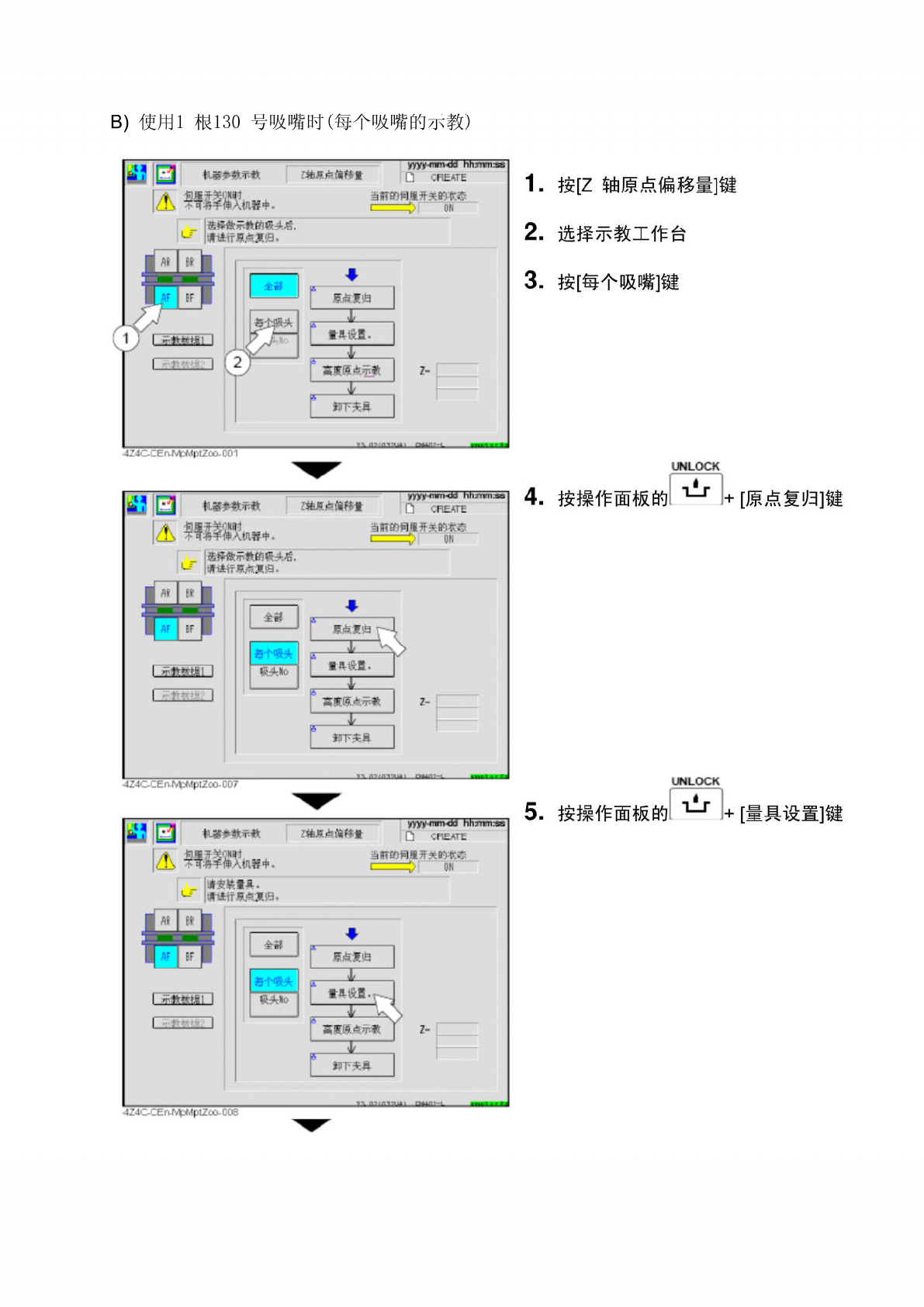

SERVO O F F ( O ) O N ( | ) 6 . 将伺服开关置于 OFF 状态 f 7 . 打开安全盖 8 . 在画面所显示的吸嘴位置上安装 130 号吸嘴 SERVO O F F ( O ) O N ( | ) 9 . 关闭安全盖 10 . 将伺服开关置于 ON 状态 11 . 按操作面板的 , + [ 高度原点示 教 ] 键 H o r A 11 撕剛 . 12 . 重复步骤 5 . ~ 11 . 的操作 ， 在吸嘴位…
