Test Research, Inc.
134 TR7700 SIII Series User Guide – Software

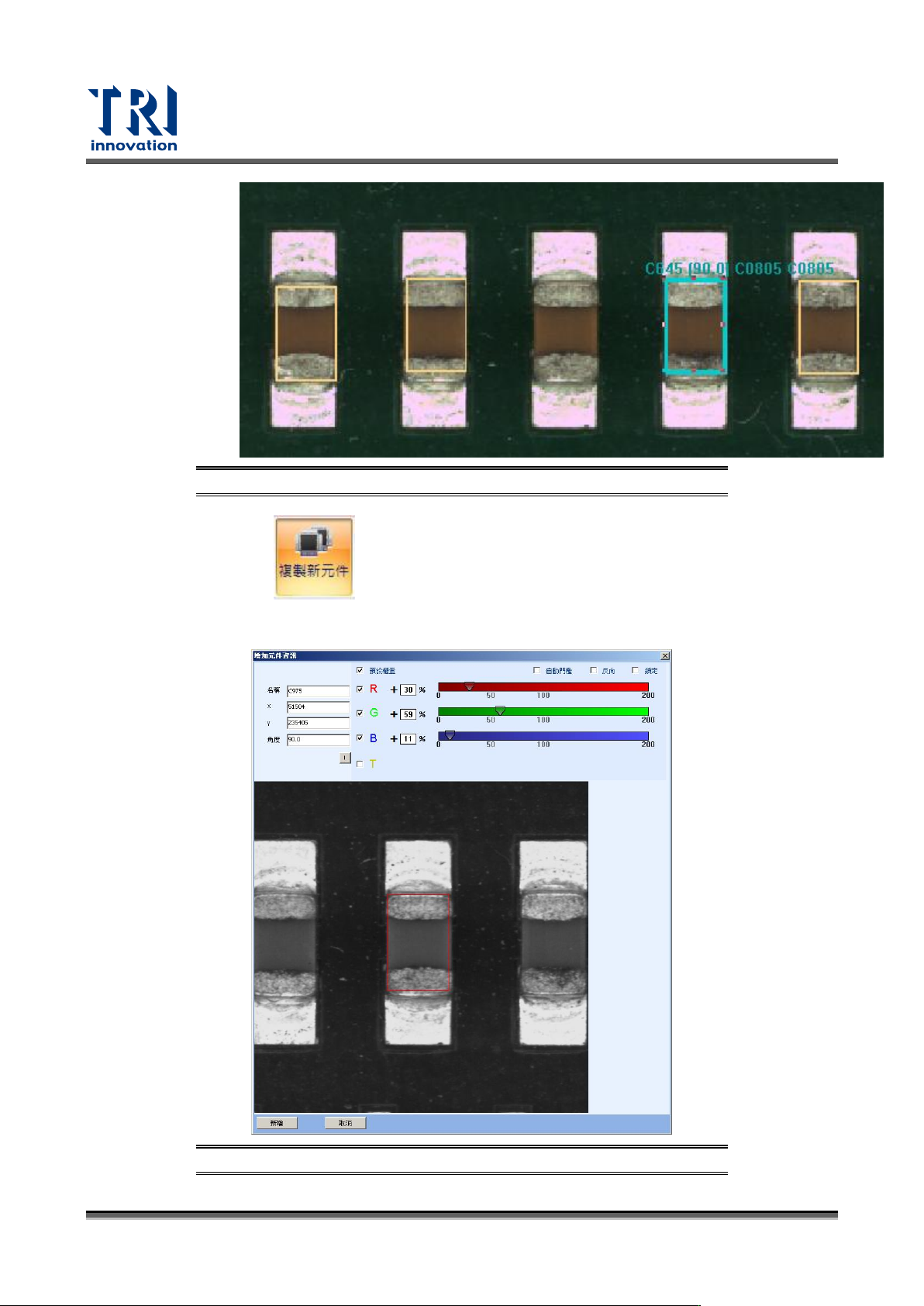

圖 201：複製新元件 – 選擇欲複製元件類型的本體框
2) 點選 。
3) 雙擊滑鼠左鍵在想要新增位置，軟體會自動搜尋元件位置及角度。使用者可
以自行調整影像權重來增加判別率。
圖 202：複製新元件 – 進階設定
Test Research, Inc.
TR7700 SIII Series User Guide – Software 135
4) 確定位置正確後，按下[新增]。
5) 此時可重複新增元件，如欲關閉請按右上角關閉。

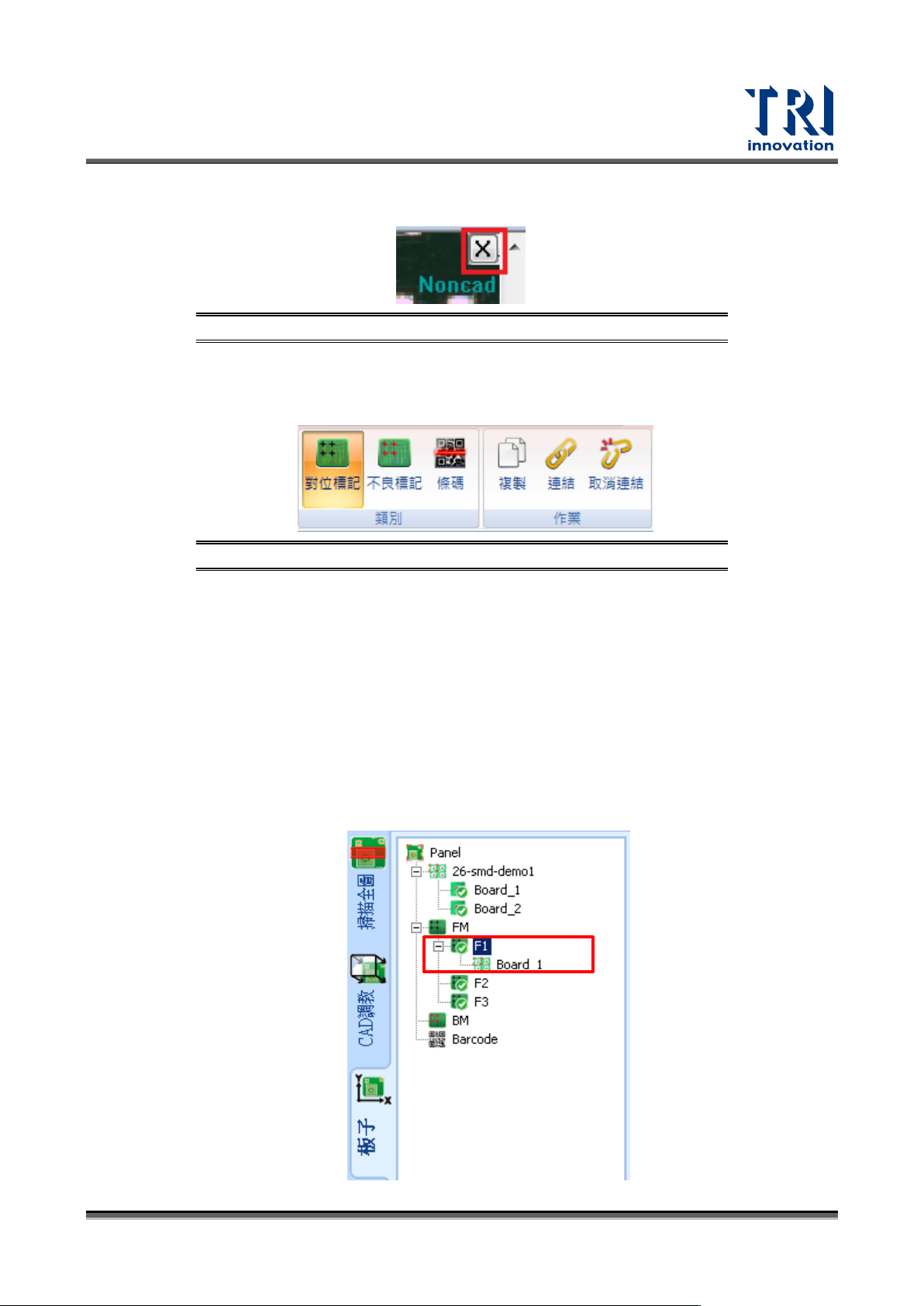

圖 203：複製新元件 – 關閉功能再度進行複製元件 CAD 座標
對位標記/不良標記/條碼
連結/複製對位標記/不良標記/條碼：點選進入連結/複製頁籤。
圖 204：連結/複製相關頁籤
− 複製：可以將對位標記、不良標記與條碼進行複製的動作。在點選小板位置，即
可新增出一組複製關係，主要為設定與小板的關係。當新增不良標記/條碼時，如
果在小板尺寸內，預設為連結到各小板。
− 連結：可以將對位標記、不良標記與條碼進行連結的動作。主要為設定與小板的
關係。當新增不良標記/條碼時，如果在小板尺寸內，預設為連結到各小板。
− 取消連結：取消對位標記、不良標記與條碼與小板的連結關係。
舉例來說，當選擇對標記時，在大圖模式上會顯示出對位標記的位置，使用者在左邊
的”板子”頁籤中，選擇一個對位標記後，然後在大圖上選擇一個子板，最後按下連結。
這時候該對位標記就會被指定是在這個子板上使用，並且會在頁籤中該對位標記下顯
示其連結的板子，如下圖表示 F1 是小板 1 的各別對位標記(Local FM)。
Test Research, Inc.
136 TR7700 SIII Series User Guide – Software
圖 205：連結/複製對位標記/不良標記/條碼設定視窗
一般編輯

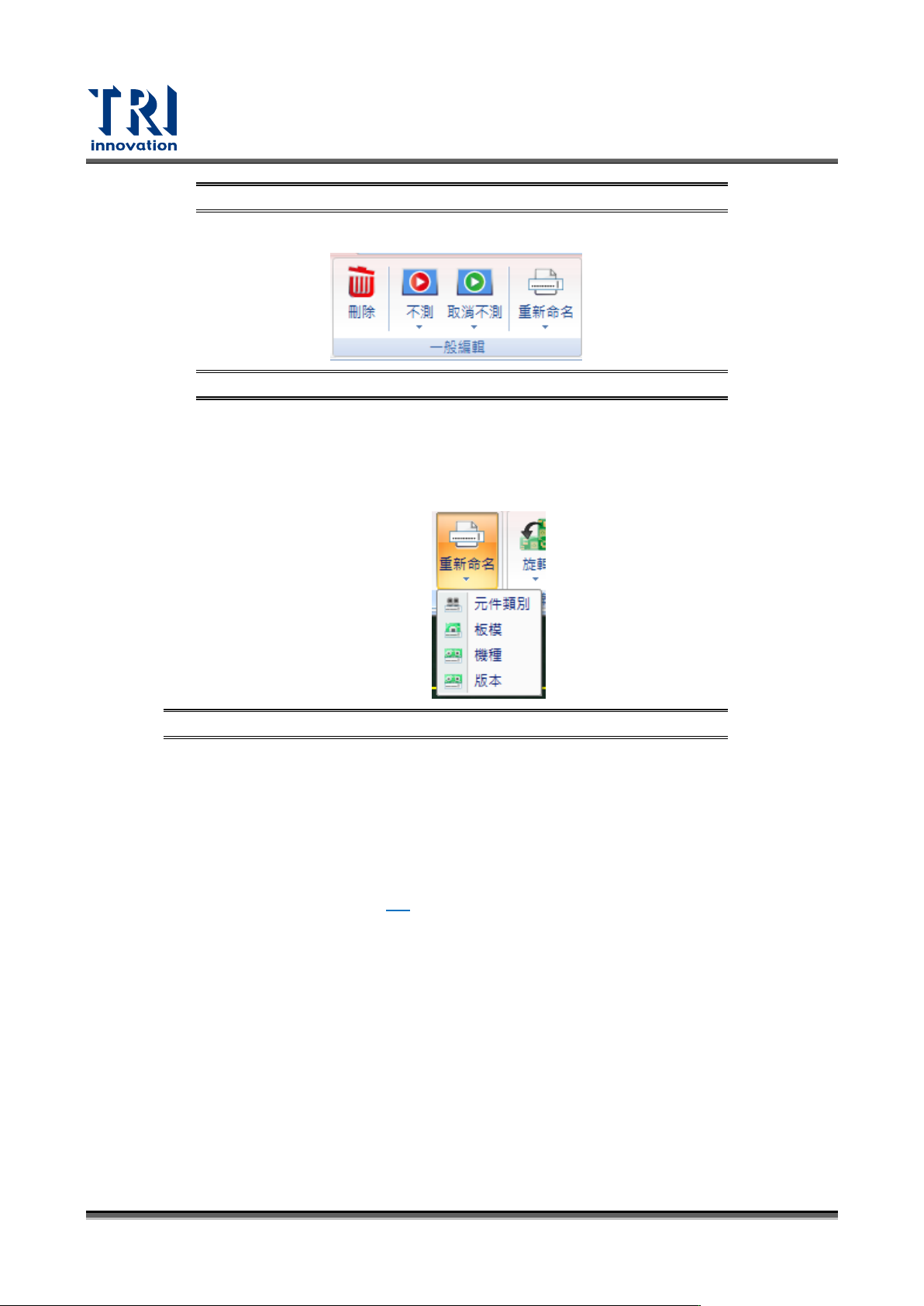

圖 206：一般編輯設定視窗
刪除：刪除已選擇的物件。
不測：設定已選擇的板子或元件將不進行測試。
取消不測：將不進行測試的板子或元件恢復進行測試。
重新命名：重新對所選擇的元件類別、板子模組、機種名稱或版本進行變更。
圖 207：重新命名設定視窗
− 元件類別：元件所屬類型，可能為封裝型式或料號。
− 板模：專案開發可以載入不同的 CAD 檔案，會被區分為不同板模。
− 機種：指傳送到維修站顯示的名稱，與專案名稱不同。
− 版本：機板因應不同規格所上的元件會有所差異，以版本來控制。
專案
旋轉：旋轉所選板子的 CAD 檔至指定的角度。
檢視（關於距離量測功能請參閱 6.5）
距離：在大圖上顯示所設定的檢測距離直線。
共線性：在大圖上顯示所設定的共線性直線。
