Test Research, Inc. 172 TR7700 SIII Series User G uide – Soft ware 圖 269 ：新增畫面 − 刪除：點選左邊條碼機 資料將其移除。 − 編輯 ：編輯條碼機資 料。灰色區 域為機台辨識 出的欄位， 無法手動修改 。如需修 改則需進入供應商提供 的 App 應用程式設定。 圖 270 ：編輯畫面 i. 通訊連接埠：對應電腦 的連接埠。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 171
− 自動搜尋：可自動搜尋目前機台所接的條碼機數量及所對應的通訊連接埠。首先
會出現欲搜尋的條碼機品牌，目前支援 Datalogic、MicroScan、Sick、Cognex、
Keyence 部分型號，如下圖。

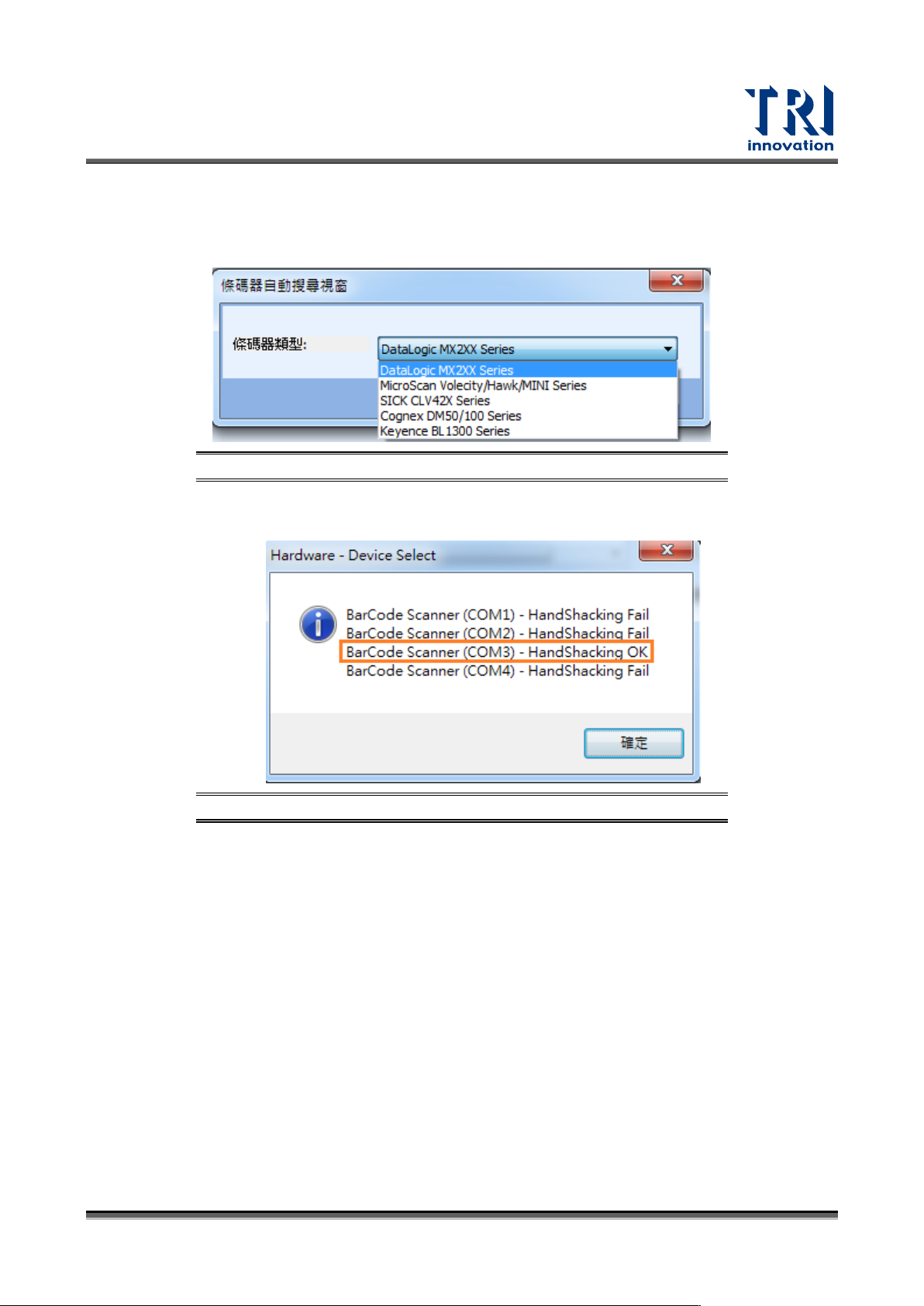

圖 267：自動搜尋畫面
搜尋完成後，會出現對應的通訊連接埠是哪一個型號的條碼機。
圖 268：自動搜尋完成畫面
− 新增：手動新增條碼機設定，如下圖。可編輯訊連接埠、前置碼、後置碼、分格
字元、無讀取字串，Ａpp 路徑。
Test Research, Inc.
172 TR7700 SIII Series User Guide – Software

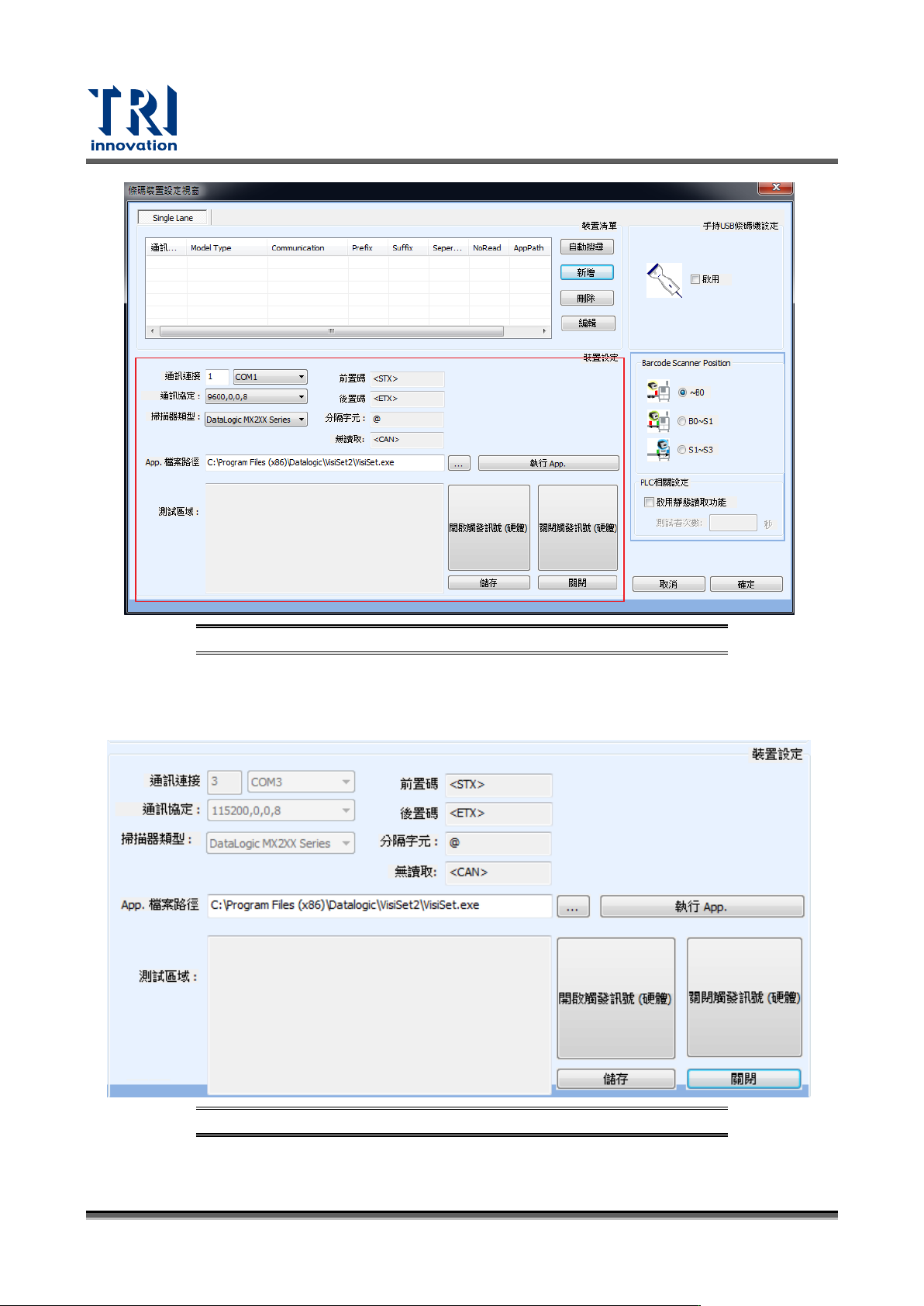

圖 269：新增畫面
− 刪除：點選左邊條碼機資料將其移除。
− 編輯 ：編輯條碼機資料。灰色區域為機台辨識出的欄位，無法手動修改。如需修
改則需進入供應商提供的 App 應用程式設定。
圖 270：編輯畫面
i. 通訊連接埠：對應電腦的連接埠。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 173
ii. 前置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<STX>。
iii. 後置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<ETX>。
iv. 掃描器類型：目前支援 Datalogic、MicroScan、Sick、Cognex、Keyence 部分
型號。
v. 分隔字元：條碼跟條碼中間分隔的字元。
vi. 無讀取：沒讀到條碼時，軟體要輸出的字串。
vii. App 路徑：供應商軟體路徑。
viii. 執行 App：開啟 App 路徑應用程式。
ix. 開啟觸發訊號：可用在 App 應用程式或測試畫面時下觸發命令。
x. 關閉觸發訊號：可用在 App 應用程式或測試畫面時下停止觸發命令。
手持 USB 條碼機設定：當客戶無使用硬體條碼器時，如需使用 USB 手持條碼則按啟
用即可。
圖 271：手持 USB 條碼機設定畫面
條碼機架設位置：條碼機架設位置，指讀到條碼時板子所在位置。
圖 272：條碼機架設位置畫面
