Test Research, Inc. 174 TR7700 SIII Series User G uide – Soft ware − ~B0 表示板子在機台外 面軌道上條碼即被讀取。 − B0~S1 表示板子在軌道與機台進板感測 器 (S1) 間條碼被讀 取。 − S1~S3 表示板子在機台進板感測器 (S1) 與夾板 感測器 (S3) 間條碼被讀取 。 − PLC 相關設定：是否開啟靜態讀取功能 ，及設定 觸發秒數。 6.2.2 …
Test Research, Inc.
TR7700 SIII Series User Guide – Software 173
ii. 前置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<STX>。
iii. 後置碼：必須判斷前置碼、後置碼中間的字串才是所需要的資料。固定為
<ETX>。
iv. 掃描器類型：目前支援 Datalogic、MicroScan、Sick、Cognex、Keyence 部分
型號。
v. 分隔字元：條碼跟條碼中間分隔的字元。
vi. 無讀取：沒讀到條碼時，軟體要輸出的字串。
vii. App 路徑：供應商軟體路徑。
viii. 執行 App：開啟 App 路徑應用程式。
ix. 開啟觸發訊號：可用在 App 應用程式或測試畫面時下觸發命令。
x. 關閉觸發訊號：可用在 App 應用程式或測試畫面時下停止觸發命令。

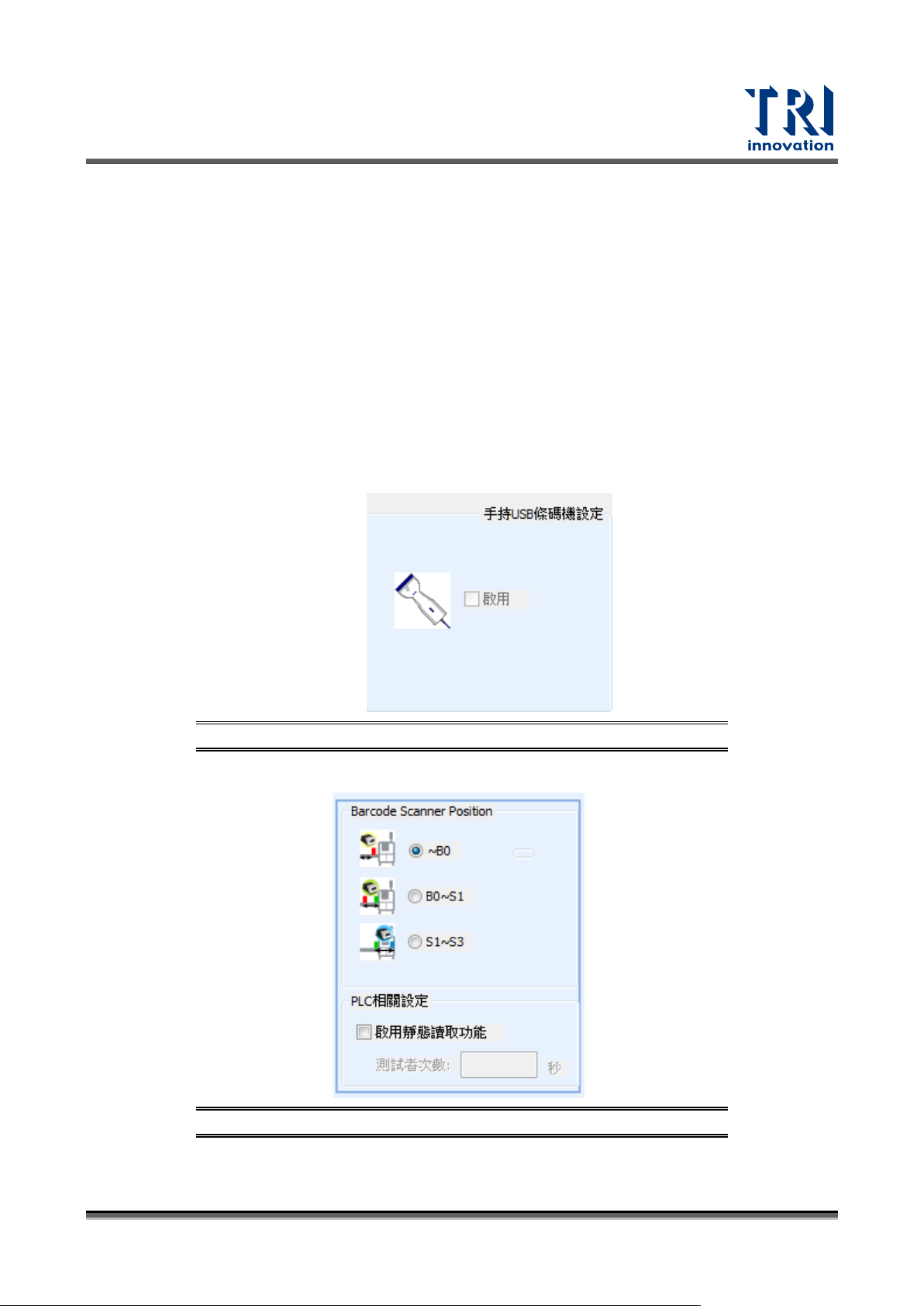

手持 USB 條碼機設定：當客戶無使用硬體條碼器時，如需使用 USB 手持條碼則按啟
用即可。
圖 271：手持 USB 條碼機設定畫面
條碼機架設位置：條碼機架設位置，指讀到條碼時板子所在位置。
圖 272：條碼機架設位置畫面
Test Research, Inc.
174 TR7700 SIII Series User Guide – Software
− ~B0 表示板子在機台外面軌道上條碼即被讀取。
− B0~S1 表示板子在軌道與機台進板感測器(S1)間條碼被讀取。
− S1~S3 表示板子在機台進板感測器(S1)與夾板感測器(S3)間條碼被讀取。
− PLC 相關設定：是否開啟靜態讀取功能，及設定觸發秒數。
6.2.2 條碼設定應用
使用者可以先觀察板子條碼排版的方式, 再來決定該怎麼建立檢測框 。

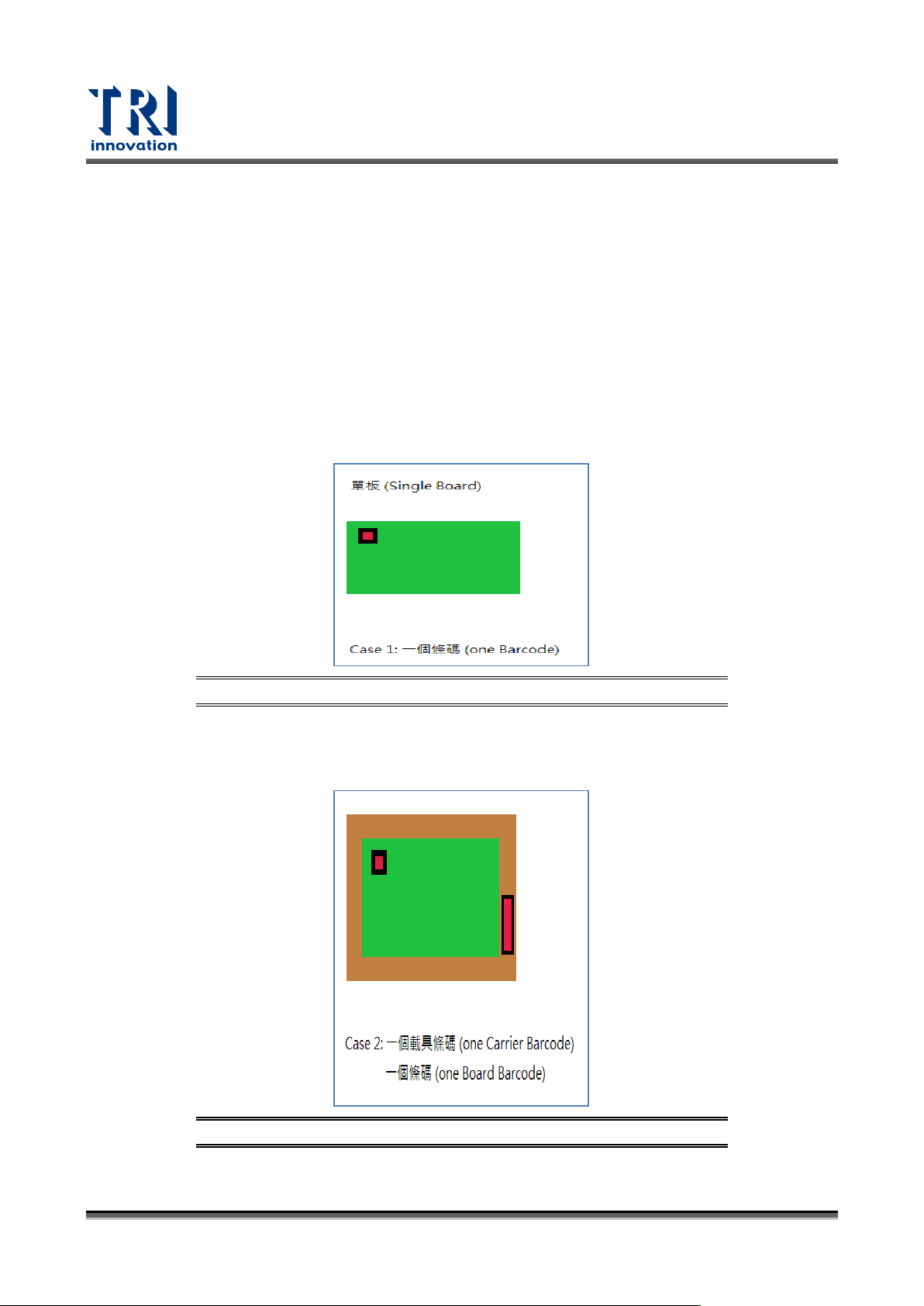

單板：
Case 1：單板， 貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)
圖 273：條碼應用—單板 Case 1
Case 2：單板， 貼兩個條碼；一般搭配客戶上傳 SFCS 系統。
需要建立兩個檢測框, 一個是載具條碼(Carrier), 一個是待測板條碼(Single)。
圖 274：條碼應用—單板 Case 2
多連板：
Test Research, Inc.
TR7700 SIII Series User Guide – Software 175

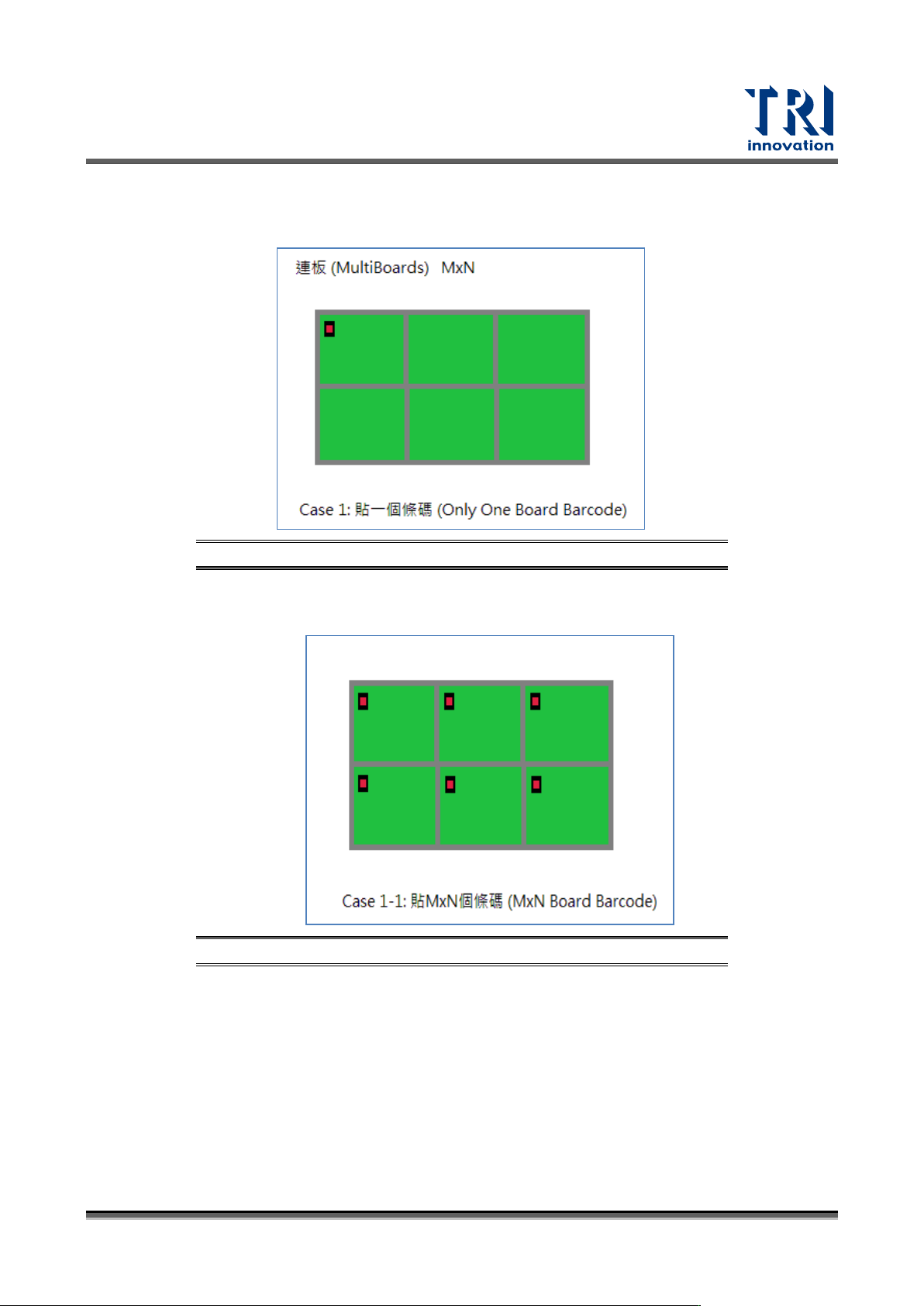

Case 1：多連板(MxN)，貼一個條碼；
建立檢測框時, 框的排板方式要選擇 Board(Single)，各小板都會帶出相同條碼。
圖 275：條碼應用—多連板 Case 1
Case 1-1：多連板(MxN)，貼多個條碼；
建立檢測框時, 框的排板方式要選擇 Board(All)，各小板帶出各小板條碼。
圖 276：條碼應用—多連板 Case 1-1
Case 1-2：多連板(MxN)，貼 U 個條碼；
建立檢測框時, 框的排板方式要逐一各個建立檢測框，每個檢測框都選擇 Board
(Single)，以下面此情形，輸出條碼會出現 A、A、B、B、C、D 六個條碼。
