1_3_TR7700_SIII_Series_Software_ch-v2.4_20140515 - 第195页
Test Research, Inc. TR7700 SIII Series Us er Guide – Software 179 圖 283 ：條碼應用 — 多連板搭 配載具條 碼 Case 2
Test Research, Inc.
178 TR7700 SIII Series User Guide – Software
圖 281：條碼應用—多連板，貼一個條碼(在 BoardSize 外面) Case2
多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。
其他類型如下：

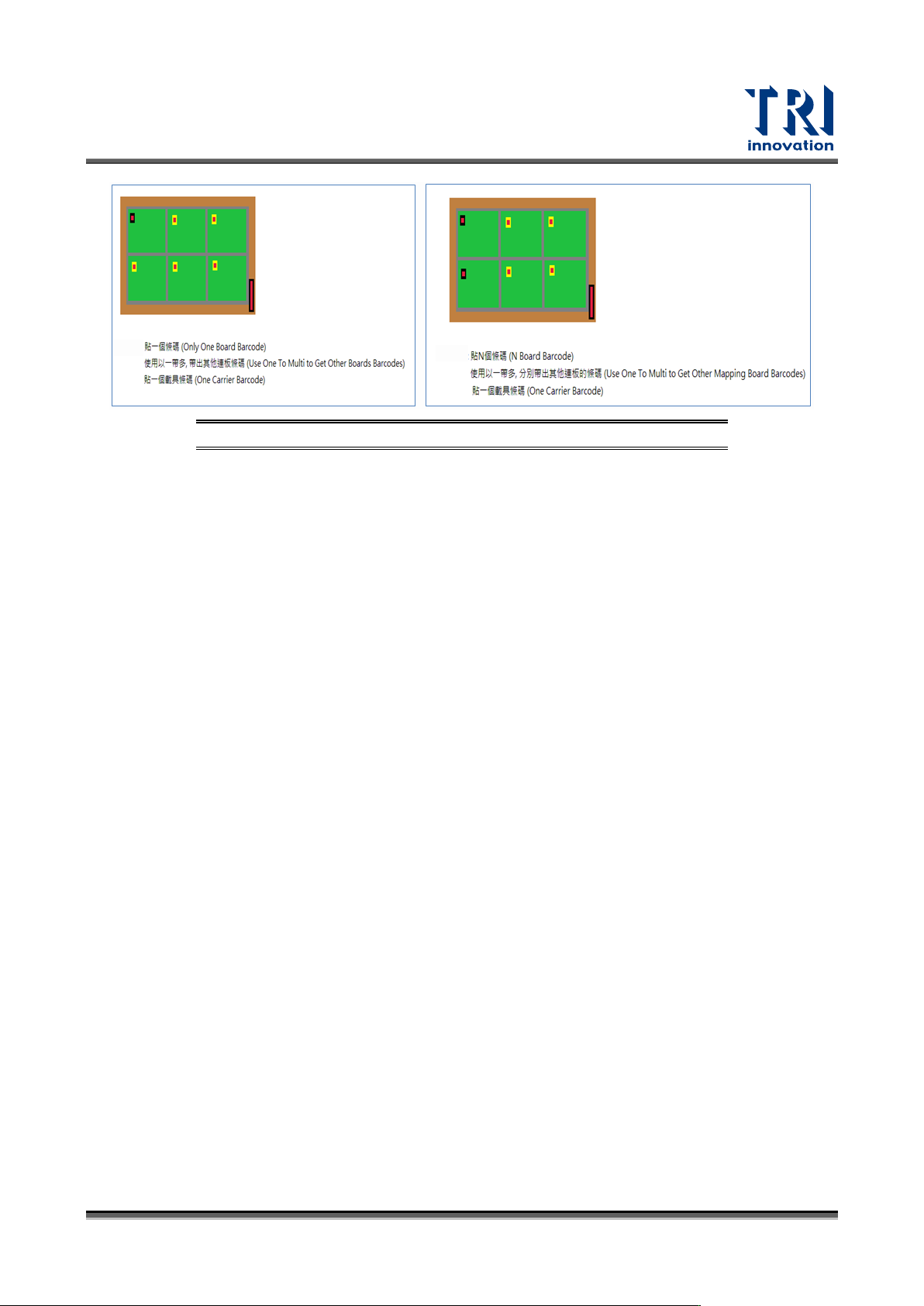

圖 282：條碼應用—多連板搭配載具條碼 Case 1
Test Research, Inc.
TR7700 SIII Series User Guide – Software 179
圖 283：條碼應用—多連板搭配載具條碼 Case 2
Test Research, Inc.
180 TR7700 SIII Series User Guide – Software
6.3 GRR/Cpk 功能
對於用 GRR 值判斷一致性的建議參考標準為：
GRR<10% ：相當優良；
10%<GRR<30%：可接受；
GRR>30%：無法接受，需要校正。

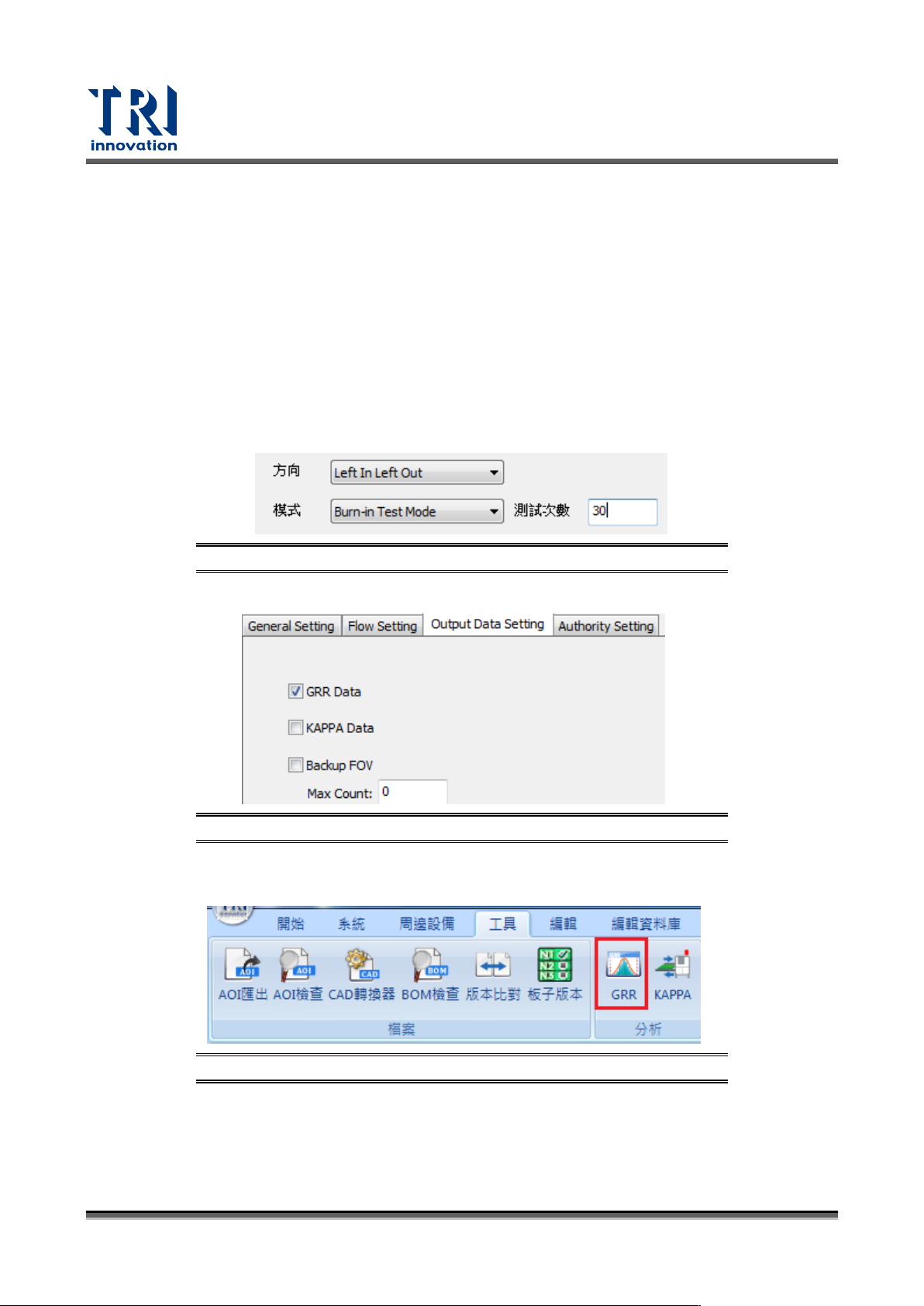

− Step1 ：先在流程配置General Setting 選擇方向--左進作出(或右進右出)；
− Step2 ：設定 Burn in Test Mode 及測試次數
圖 284：流程配置—General Setting 畫面
− Step3：先在流程配置Output Data Setting 勾選 GRR data
圖 285：流程配置—Output Data Setting 畫面
− Step4：檢測完成後會在該程是所在資料夾產生一個 GRR 資料夾存放原始資料。
− Step5：點選工具分析 GRR 進入 GRR 功能介面。
圖 286：工具—GRR 功能畫面
