Test Research, Inc. TR7700 SIII Series Us er Guide – Software 185 圖 292 ： KAPP A 介面 元件列表：目前可計算 的元件。 選擇方式： 將左邊視窗所選擇的 元件新增到右 邊視窗； 將右邊視窗所選擇的元件移除； 將所有元件新增至右邊 視窗； 將所有元件移除； Set Standard FA IL ：設定不良元件； 載入資料：預設會從程 式路徑下的 GRR 載入作計…
Test Research, Inc.
184 TR7700 SIII Series User Guide – Software

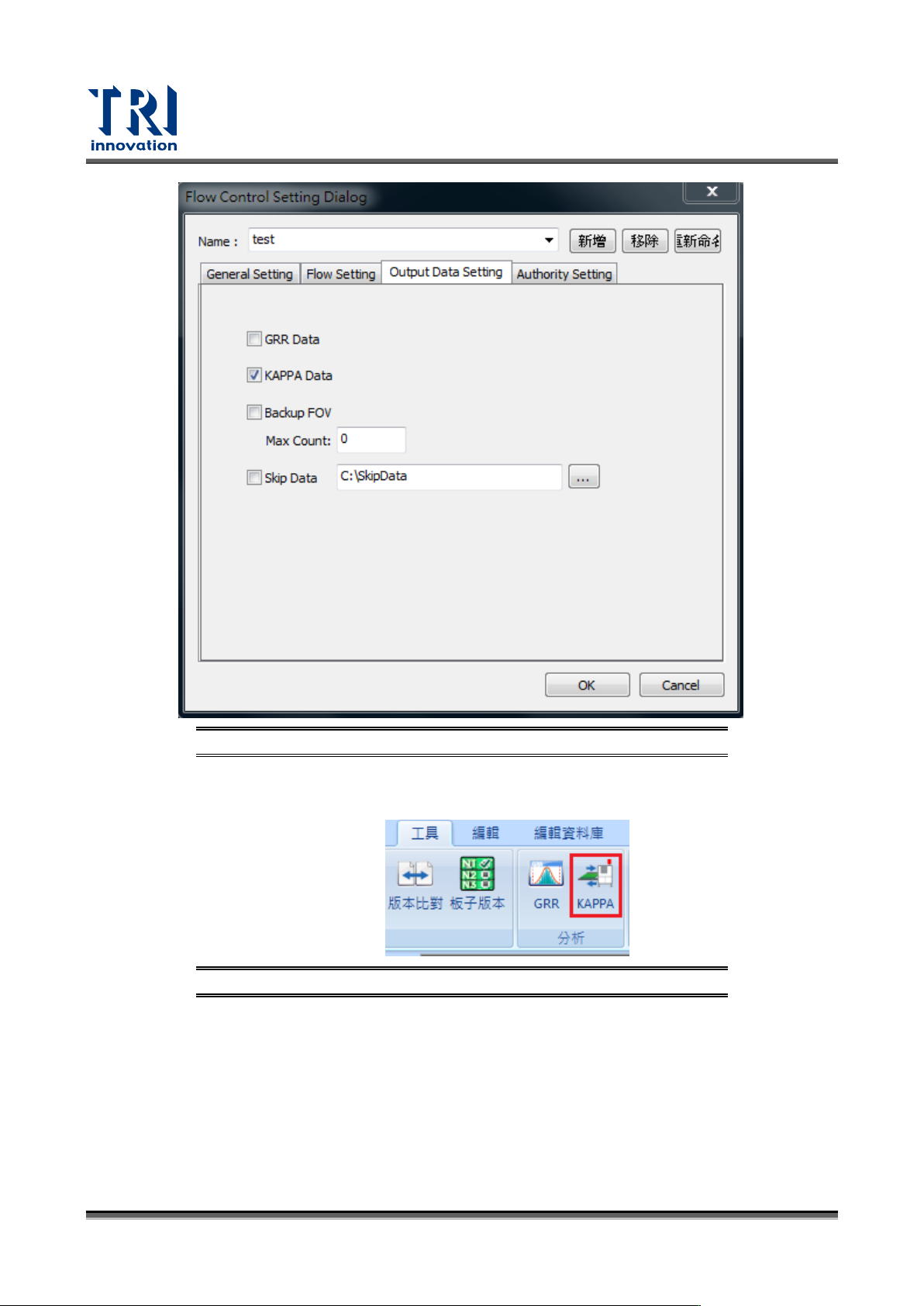

圖 290：流程配置—Output Data Setting 畫面
− Step4：檢測完成後會在該程是所在資料夾產生一個 KAPPA 資料夾存放原始資料。
− Step5：點選工具分析 KAPPA 進入 KAPPA 功能介面。
圖 291：工具—KAPPA 功能
− Step6：點選所需計算元件。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 185

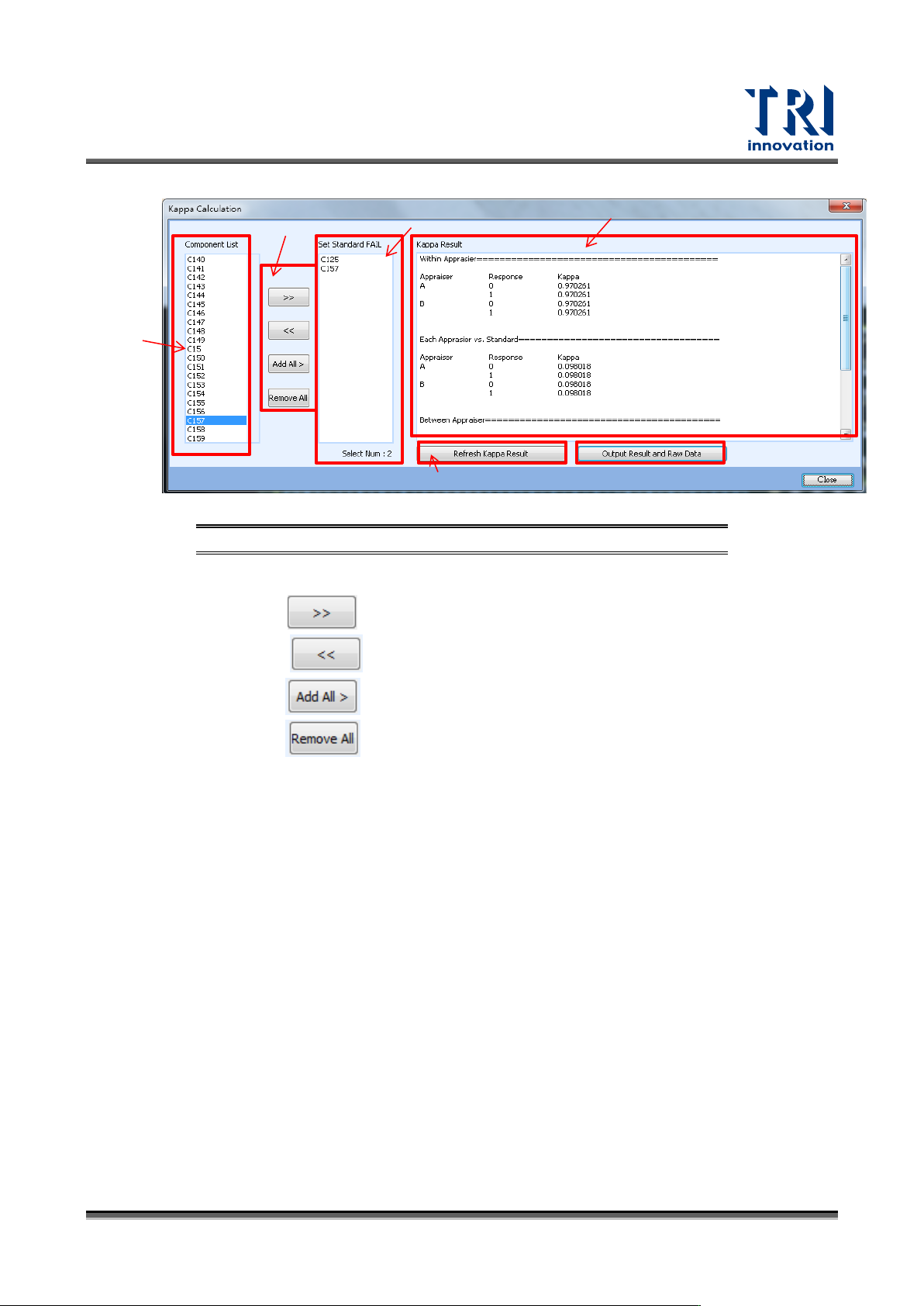

圖 292：KAPPA 介面
元件列表：目前可計算的元件。
選擇方式： 將左邊視窗所選擇的元件新增到右邊視窗；
將右邊視窗所選擇的元件移除；
將所有元件新增至右邊視窗；
將所有元件移除；
Set Standard FAIL：設定不良元件；
載入資料：預設會從程式路徑下的 GRR 載入作計算。
輸出結果：可將計算結果輸出。
結果顯示區：秀出結果區域。
− Step7：載入資料，自動計算結果顯示在介面上
− Step8：可將計算結果輸出，可以指定路徑後會輸出兩個檔案(Kappa Result.txt /
Kappa Raw Data.txt)，一個為 KAPPA 結果，另一個可直接放入 MiniTAB 進行運
算的檔案，結果畫面如下。
元件列表
設定不良元件
結果顯示區
載入 KAPPA 資料
輸出結果資料
選擇方式
Test Research, Inc.
186 TR7700 SIII Series User Guide – Software

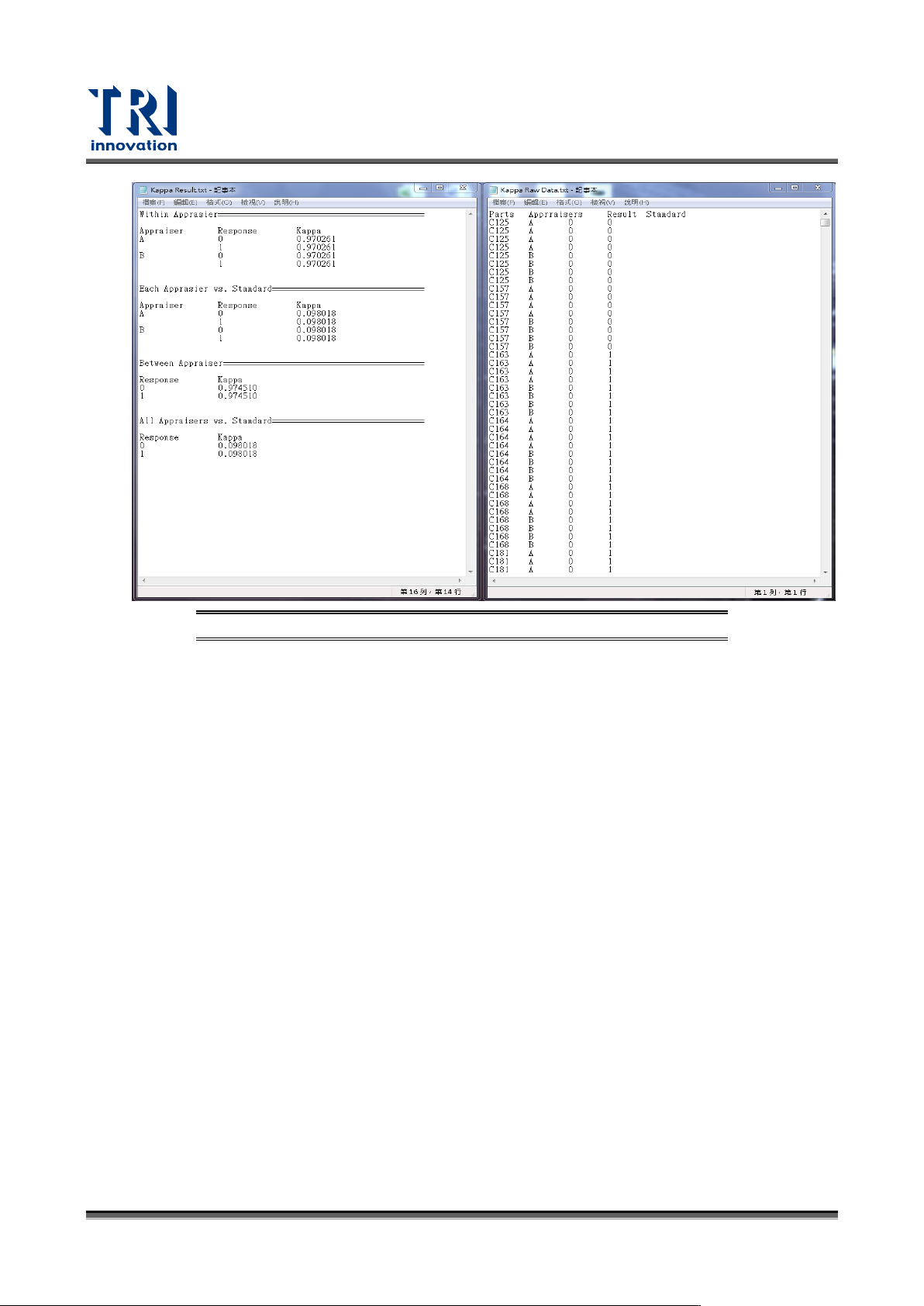

圖 293：KAPPA 結果畫面及原始資料
